表面张力都会影响润湿过程。纯水有高的表面张力，接近 72dyne/cm 。这是与绝大多数有机溶液和水基溶液从 16 - 36dyne/cm 范围内的数据进行比较的。典型的元器件 /水对塑料的表面张力范围从 30 - 70 dyne/cm ，对陶瓷或者玻璃高达 1000dyne/cm 。所用的清洗媒质的表面张力必须要小于元器件的表面张力…

8.6.5 元器件问题和残留物不同类型的残留物会在来料的元器件中被发现。元器件上的非极性残

留物在组装操作前被发现，可能会以颗粒、油或者膜的形式。这些残留物在焊接后可能会一直存在

于清洗的或者未清洗（免清洗）的组件中。

颗粒物质有各种各样，依赖于组装和储存的条件。颗粒物质来自组装过程中的例子是注塑成型后去

除毛刺所产生的灰尘。通常用于去除毛刺的材料，包括磨

平的塑料和来自各种各样的坚果（例如胡

桃）的外壳。来自储存的颗粒物质可能来自周围的环境或者元器件储存的包装材料。环境污染物可

能包括灰烬、煤灰或者硅基沙砾。包装材料污染物将通常会是塑料的或者偶尔含金属颗粒的纸。

油污染物可能来自组装过程或者零部件的储存处。组装油可能包括金属处理油。如果把手工作业算

入一道组装操作

的话，皮肤油脂和护手霜可能都会存在。脱膜剂也可能会给元器件带来各种形式的

油。来自含油物质的储存污染物可能来自周围情况（例如来自压缩机的油雾、选择的很差的包装材

料、和极少期望的木屑）。

元器件上的膜通常和组装有关。这里膜被定义成一种通过简单的清洗方法，比如擦拭或者用酒精浸

泡后去除的顽固物质。膜时常

是元器件引线框上注塑材料溢出后的结果（产物）。这种注塑材料很难

检测和去除。

不需要的膜也会沉积在元器件的表面，这些膜来自包装材料，比如编带和卷轴，或者元器件管装材

料。这些包装材料时常是由塑料组成，可能经过化学处理去消除静电荷的积累。化学抗静电剂通常

是胺基，并能转移到包装的元器件中，导致导电性膜，妨碍可焊性。

残留物可在来料零部件上

被发现，由于组装或者手工作业原因。组装过程中不完全的清洗可能会导

致元器件上电镀或者助焊剂残留物的存在。手工作业残留物很像来自与皮肤接触后的残留物。

另外一个在来料零部件上的污染物的来源是硫磺的存在，硫磺来自大气的污染物或者纸包装材料。

硫磺与引线框的反应会导致组装过程中的可焊性问题。

8.6.5.1 来⾃元器件的污染物元器件引脚和引线框可能是各种金属和合金，其中的一些

难以焊接。

通过热浸锡或者使用活性助焊剂的波峰焊将焊料涂覆在引线上，是一种很常见的做法。这就确保在

组装前引线的可焊性。助焊剂残留物在规定的过程中应该能被恰当地去除。然而，这不能保证。类

似地，电镀引线而不是用焊料涂覆的元器件可能会受到来自电镀液离子残留物的污染。除此之外，

机电器件比如可变电容、转换器和电位计可能都已经加润滑油。如果

这些润滑油漏出，它们可能会

导致邻近区域敷形涂覆差的附着力。

8.6.5.2 元器件退化焊接后的清洗操作的选择应该建立在下面的基础上，所需清洁度等级，需要被

去除的助焊剂残留物的类型，和助焊剂残留物与清洗溶剂的亲和性。清洗过程的敏感性应该考虑如

金属表面处理，低温塑料，擦拭布或者其它暴露的电气插头及其它材料，能依赖于清洗剂膨胀。特

定的元器件，比如开放式继电器，要遭受充满

污染物的溶剂的进入，但是不允许它简单的去除。这

不是为可生产性设计的，如果这些元器件被证实是不具清洗性，清洗操作后仅是附着性的。这种类

型器件的清洗选择是受到限制的。

8.6.5.3 其它元器件清洗考虑要点缺陷在引线进入到元器件本体时最可能发生，尤其是带有模制塑

料的元器件。对贴装的元器件，在元器件和单板之间给清洗溶剂通道提供足够的间隙是很关键的。

这不总

是能完成的，尤其是对表面贴装元器件。在有元器件的组件上，基板上小于4mil，大的贴装

的表面区域，是否能被有效地清洗是很受怀疑的。当选择可清洗的焊膏，合适的清洗剂及带有喷

淋、通气（烘干）及超声能的机械清洗设备时，可以采用改善的清洗方式。

8.6.6 表⾯的润湿如果水或者其它液体的膜留在表面上，没有破裂，那么这表面就可以被说成是

可润湿的。为了取得好的清洗效果，润湿

元器件是很重要的。清洗媒质表面张力和待清洗元器件的

IPC-CH-65B-C 2011年7月

Provided by IHS under license with IPC

Not for Resale, 11/27/2015 19:13:55 MST

No reproduction or networking permitted without license from IHS

--`,`,,,,`,`,,,`,,,`,`,`,`,,,```-`-`,,`,,`,`,,`---

表面张力都会影响润湿过程。纯水有高的表面张力，接近72dyne/cm。这是与绝大多数有机溶液和水

基溶液从16-36dyne/cm范围内的数据进行比较的。典型的元器件/水对塑料的表面张力范围从30-70

dyne/cm，对陶瓷或者玻璃高达1000dyne/cm。所用的清洗媒质的表面张力必须要小于元器件的表面

张力。因为对狭窄空间中的清洗，清洗媒质的表面张力，待清洗元器件的表面能，还有过程搅拌的

能量是很重要的。见IPC-CC 830。

8.6.7 表⾯张⼒和⽑

细⼒

表面张力可以想象成气球种类的物质围绕着清洗液。如果它薄且弱，那

么清洗液可以很容易地流进、流出狭小的空间。如果表面张力太大，它将阻止清洗液流进狭小的空

间。

毛细力能促进或者阻碍清洗过程。它们能促进狭小空间最初的润湿。如果不适当，它们也能通过阻

挡浮力，抑制冲洗和干燥步骤。毛细力越大，清洗的挑战性就越

大。

8.6.8 填充间隙对⽐未填充间隙

很多电子元器

件焊接到基板上都会有一个空气间隙，它能允许

清洗剂渗透到元器件的下面。然而，在再流后一

些元器件的下面有被助焊剂残留物完全填充的

倾向，这会阻止清洗溶剂的渗透。这些困难的清

洗挑战性包括元器件，比如QF、无引线芯片载

体（LCC）、紧密贴装的芯片电容和电阻，以及一

些微面积的阵列元器件。无引线芯片载体和芯片

电容被放置，紧密贴装在电路板上。峰值再流时

助焊剂残留物的毛

细作用和表面张力用助焊剂残

留物填充在元器件的下面（见图8-1）。

这些其中的每个器件下面的平均距离在1-4mil之间。这些元器件下面裸铜板上阻焊膜的使用，会进

一步减小这些紧密贴装元器件下面的距离。助焊剂残留物填充在元器件的下面，从而形成了一个助

焊剂壁垒妨碍清洗作用。为了彻底且快速地清洗这些元器件下面，清洗液必须要有足够的动力，物

理上冲破固体助焊剂。

能促进去除元器

件下面所有助焊剂残留物的条件，包括与洗涤化学品的接触时间、流体流动、压

力、定向力、洗涤温度和冲洗条件。

8.6.9 助焊剂残留物可变性经验表明较软的残留物比硬的残留物要更容易清洁干净。使残留物变

硬的是其组成成分和经历所固有的。一种助焊剂残留物的热史（受热历程）是很重要的。焊接再流

循环的次数、峰值温度、再流焊后的时间及加热和冷却

循环的持续时间都将会影响硬度，进而影响

残留物的清洁性。

另外一个重要的因素是助焊剂残留物的化学组

成。加热助焊剂驱逐溶剂和可塑剂，溶剂和可塑

剂是组装过程中，助焊剂/焊膏所需要的，使得它

们具有可印刷性和可分配性。加热过程使得助焊

剂由液态或者凝胶态向固塑性态转变，比如残留

物。固体形态的有机分子要么在晶态结构中进行

排列，要么在非晶态阵列中进行

折叠和缠绕。

非晶态和晶态聚合物在软化时（图8-2

），其表现

形式有很大的不同。晶态结构以近乎完美晶格的

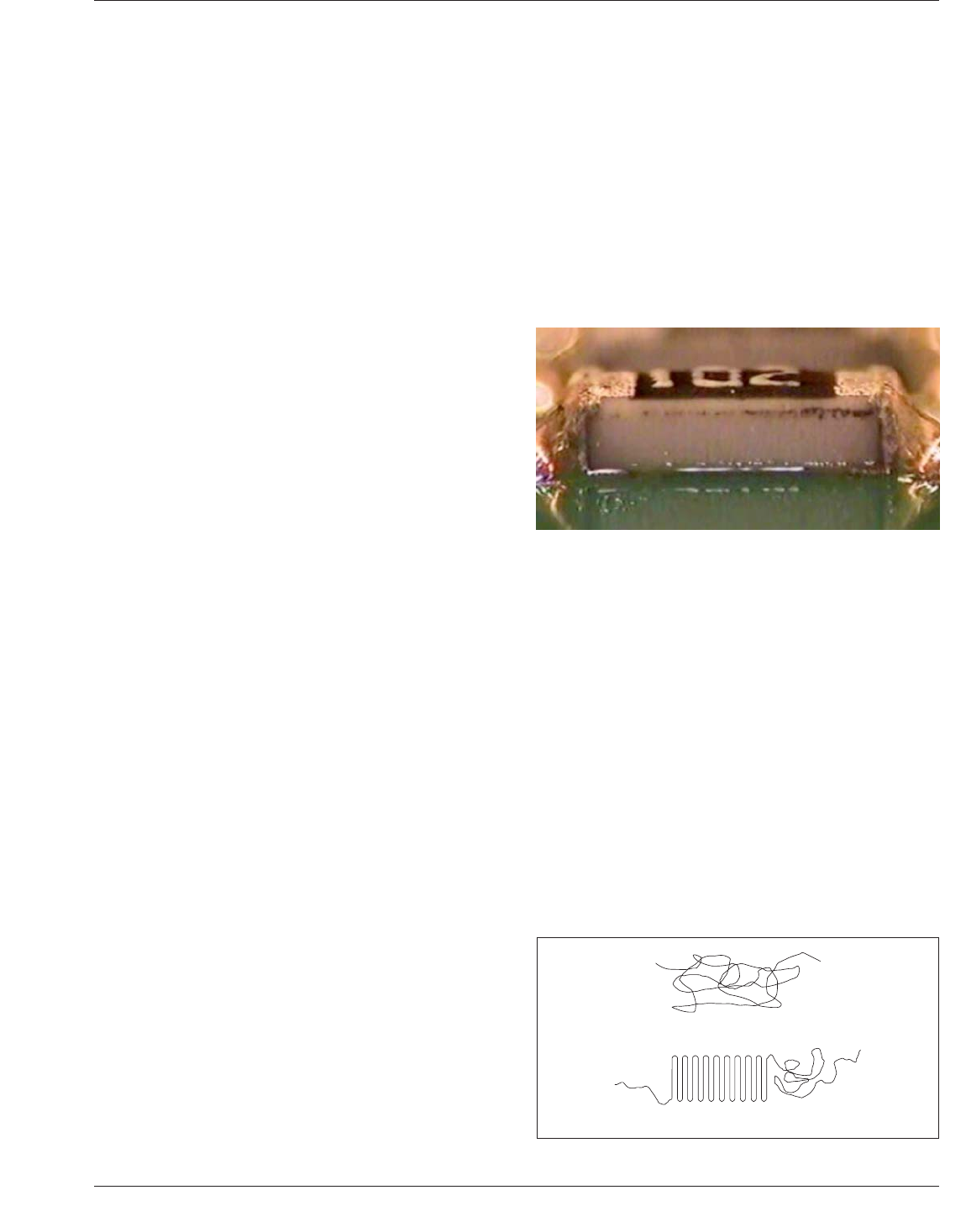

图8-1 夹裹在元器件下⾯的助焊剂残留物

䶎Ღᘱ

ॺᲦᘱ

图8-2 ⾮晶态结构⽰例

2011年7月 IPC-CH-65B-C

Provided by IHS under license with IPC

Not for Resale, 11/27/2015 19:13:55 MST

No reproduction or networking permitted without license from IHS

--`,`,,,,`,`,,,`,,,`,`,`,`,,,```-`-`,,`,,`,`,,`---

形式进行排列，因此，当有足够的热量使得一个

分子从晶格中释放出来时，所有近似完美的晶态

结构都会瓦解。

当达到熔化的温度发生时，就称为熔点（T

）。非

晶态残留物有一个玻璃态转变温度（T

），不是熔

点（图8-3

）。在T

值以上，分子能通过给出一个

较小的模量互相摆脱。很多焊后残留物都是非晶

态的，虽然有一些是两者的混合物。非晶态助焊

剂固含物因此将会软化，并且在它玻璃态转变温

度之上继续软化。

另外一个会影响待清洗残留物的软化就是再流后

依然留在残留物中的可塑剂。可塑剂是一些小的

有机分子，它在矩阵大的聚合物

之间扮演润滑剂

的角色。它们能有效降低残留物的T

值。这就解

释了观察到的，如果它们被放置几个小时，当可塑剂随着时间蒸发的时候，一些助焊剂残留物就变

得难以清洁。如果清洗溶剂分子能渗透到固体残留物时，它们就可以扮演可塑剂的角色。在现代在

线清洗机，预洗涤的功能就是允许溶剂分子扩散进固体矩阵里，并降低T

值，允许洗涤对较软的残

留物起作用。

8.6.10 洗涤剂效果洗涤剂市场已经被很好地建立起来，当需要选择一种洗涤剂时，可提供很多种

选择。应该仔细考虑选择哪种清洗剂。这种决定常常受到合同要求、工厂建立或者清洗过程质量保

障成本需要的影响。一种清洗剂的选择，不应该受到这些外部因素的妨碍，应该是基于清洗效率、

材料的兼容性、每块产出单板的化学成本以及对环境

的影响。这些选择的可变因素需要仔细考虑，

因为这些因素会相互影响。例如，一种活性较弱的清洗剂可能被选择用于减轻对组件材料损伤的关

注，或者一种更贵的清洗剂可能被选择用于满足健康和安全标准的需要。洗涤剂的选择会明确地影

响所要使用的设备。

8.6.10.1 洗涤剂类型洗涤剂可分成8种基本类型。首先是分成溶剂型和水基型的。溶剂型体系认为

要超过有50

%的有机溶剂。水基型体系则要有超过50%的水。水基清洗剂进一步被分成反应型的和非

反应型的；分离的和非分离的。溶剂型的基于可燃性的或者燃烧性的和蒸汽去垢的共沸混合物，进

行分类的：

• 仅有水–基于纯度级别而变化：去离子化、反向渗透、非蒸馏。

• 水基高反应性/低溶解力–皂化的水基清洗剂。

• 水基中等反应性/中等

溶解力–由溶解能力和皂化作用共同驱动。

• 水基低反应性/高溶解能力–由高溶解能力和低级别皂化作用共同驱动。

• 中性水基–由溶解能力和稳定清洗槽的低级别的反应性共同驱动。

• 半水基I型– 有机溶剂能稳定在水中<50%（长期使用过程中不会分离出来）。

– 中性pH值（操作范围pH=6.5-7.5）

– 碱性pH值（

操作范围pH=8.5-12.0）

• 半水基II型–有机溶剂不能稳定在水中>50%的水中（长期使用过程中会分离出来）。

– 中性pH值（操作范围pH=6.5-7.5）

– 碱性pH值（操作范围pH=8.5-12.0）

0 102030405060708090100

⑙ᓖ

⎃ᓖ

ⓦ⏢

ߠⓦ⏢

ߠⓦ⏢ⓦ䍘

ߠⓦ䍘⧫⪳

⧫⪳

Ღᘱⓦ䍘

图8-3 相转变和T
