00197546-03_UM_SiplaceCA-Serie_ZH - 第103页
《用户手册》 SIPLACE CA- 系列 2 操作安全 使用软件版本 SC.708.0 或更新 2014 年 1 2 月版 简体中文 2.11 关闭主开关后的能量状况 103 2 图 2.11 - 2 主开关和维修插座的 位置 (1) 主开关 (2) 维修插座
2 操作安全 《用户手册》 SIPLACE CA- 系列
2.11 关闭主开关后的能量状况 使用软件版本 SC.708.0 或更新 2014 年 12 月版 简体中文
102
2
危险
危险电压等级！
贴片机连接了 3 x 208 V~、3 x 230 V~、3 x 380 V~、3 x 400 V~ 或 3 x 415 V~ ± 5 %，
50/60 Hz 的主电源电压。因此系统中的一些部件携带有可致命的危险电压 —— 即使主开
关已被关闭。
因此对此设备处理不当就有可以导致死亡、严重的人身伤害，或对设备的重大损坏。
切要遵循相关的事故预防和 DIN 规范 （特别是 DIN EN 60204 标准的第一部分，或
IEC 60204 标准中第一部分）以及您所在国家或地区中适用的安全规范。
供电单元的保护盖只能由具有必要资格、受过培训的人员来打开。
《用户手册》 SIPLACE CA- 系列 2 操作安全
使用软件版本 SC.708.0 或更新 2014 年 12 月版 简体中文 2.11 关闭主开关后的能量状况
103
2

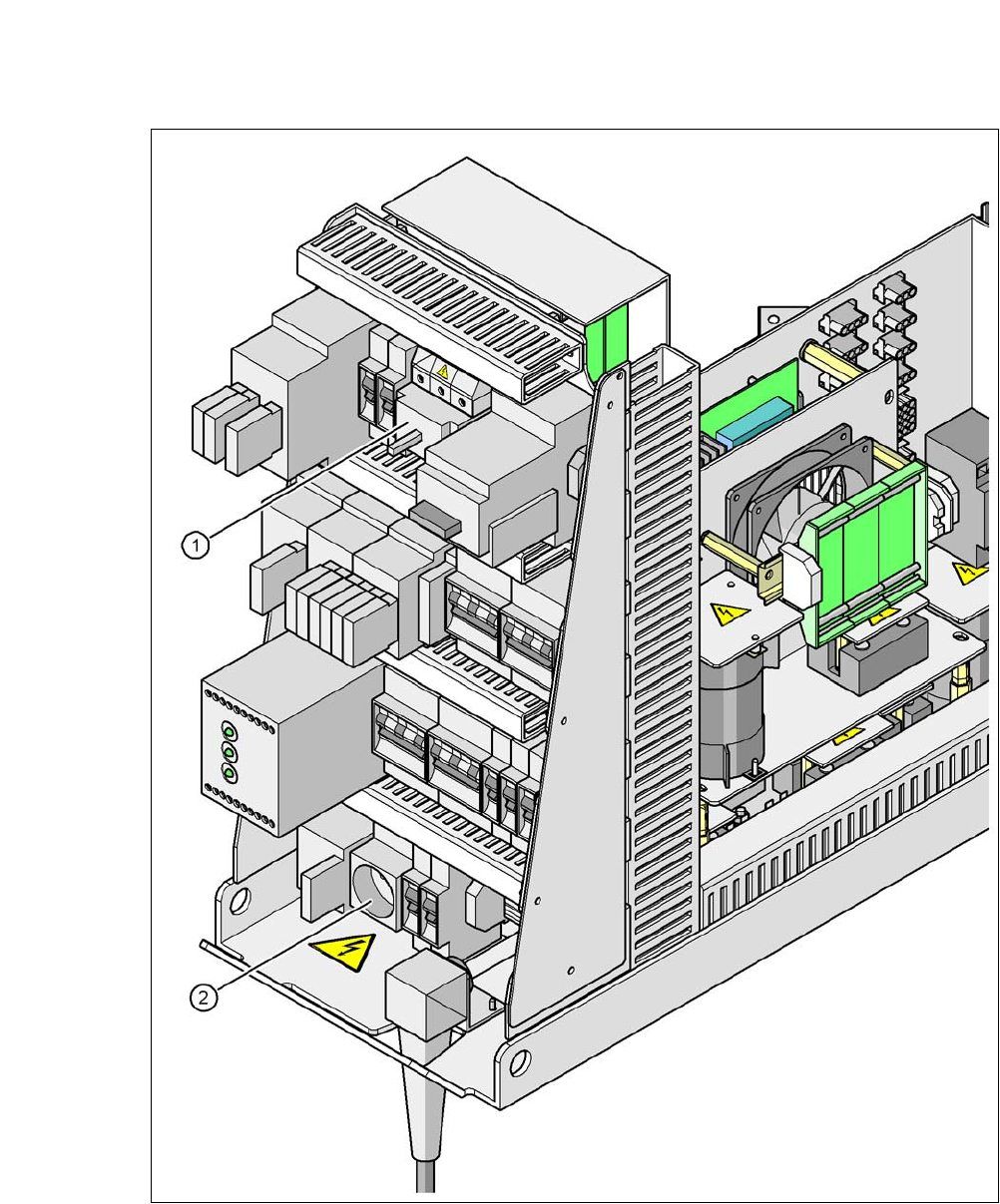

图 2.11 - 2 主开关和维修插座的位置
(1) 主开关
(2) 维修插座
2 操作安全 《用户手册》 SIPLACE CA- 系列
2.11 关闭主开关后的能量状况 使用软件版本 SC.708.0 或更新 2014 年 12 月版 简体中文
104
2

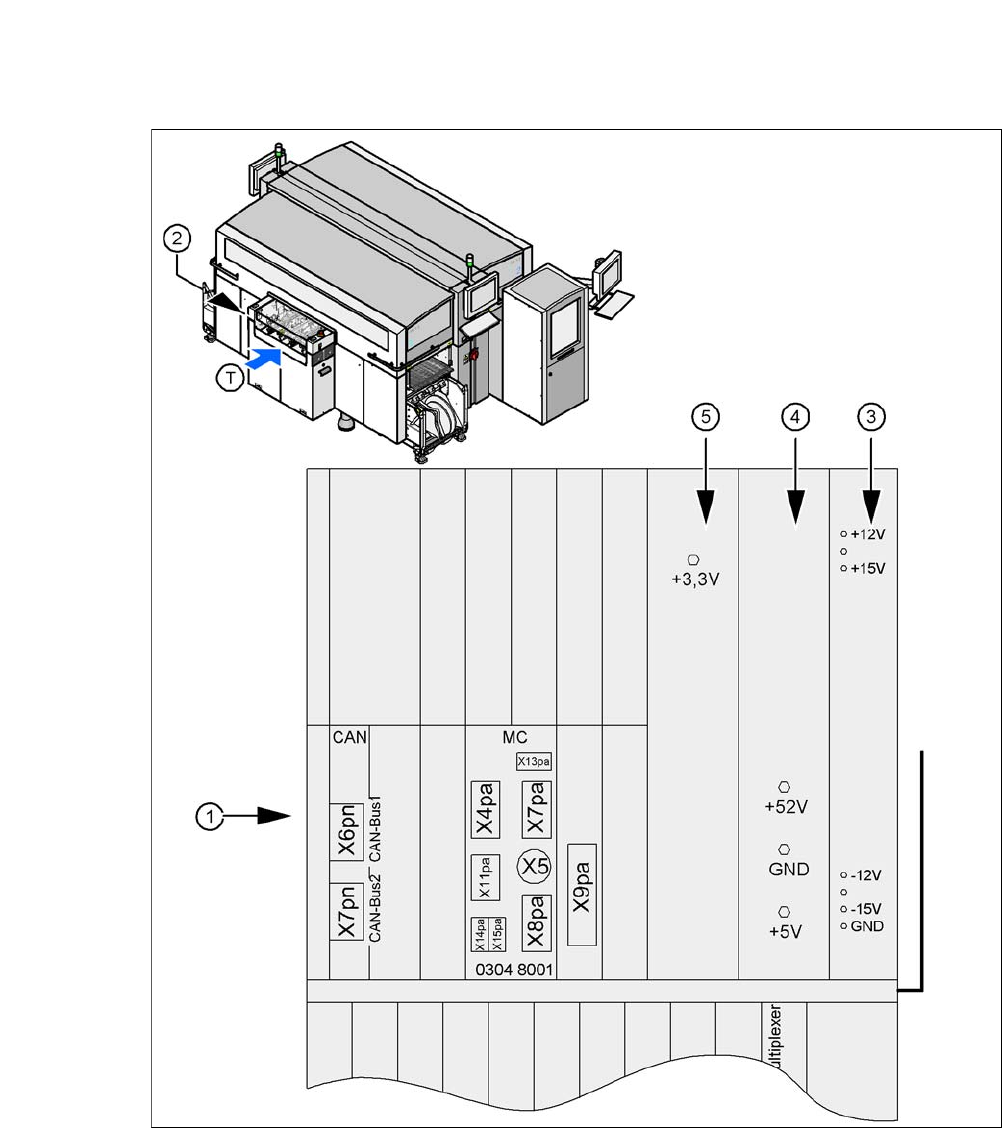

图 2.11 - 3 计算机单元的位置
(1) 计算机单元 （上半部分）
(2) 计算机单元的位置
(3) 供电单元
±12V-/±15V-
(4) 供电单元 + 5 V-/+ 52 V-
(5) 供电单元 + 3.3V-
(T) PCB 输送方向
