《用户手册》 SIPLACE CA- 系列 3 技术数据
使用软件版本 SC.708.0 或更新 2014 年 12 月版 简体中文 3.5 生产线概念
137
此设备同时配备了 SIPLACE 晶圆系统和转换料台，因此可以在一个生产周期内使用 SMD 和裸晶
粒完成整个产品的生产。
SIPLACE CA 在单独贴装裸晶粒的产品生产中甚至展示出了比先前系统更高的吞度量。
由于这一创新概念将至少把两条生产线 （SMD 和裸晶粒贴装）融合为一条，因此显著降低了投
资成本和拥有成本。
在中期内，我们的顾客将可以把他们的生产线从 IC 包裹改装为裸晶粒贴装，从而提高交付周期、
节省生产成本并扩展生产尺寸范围。
3 技术数据 《用户手册》 SIPLACE CA- 系列
3.6 模块总览 使用软件版本 SC.708.0 或更新 2014 年 12 月版 简体中文
138
3.6 模块总览
3.6.1 SIPLACE CA4 模块总览
3
3

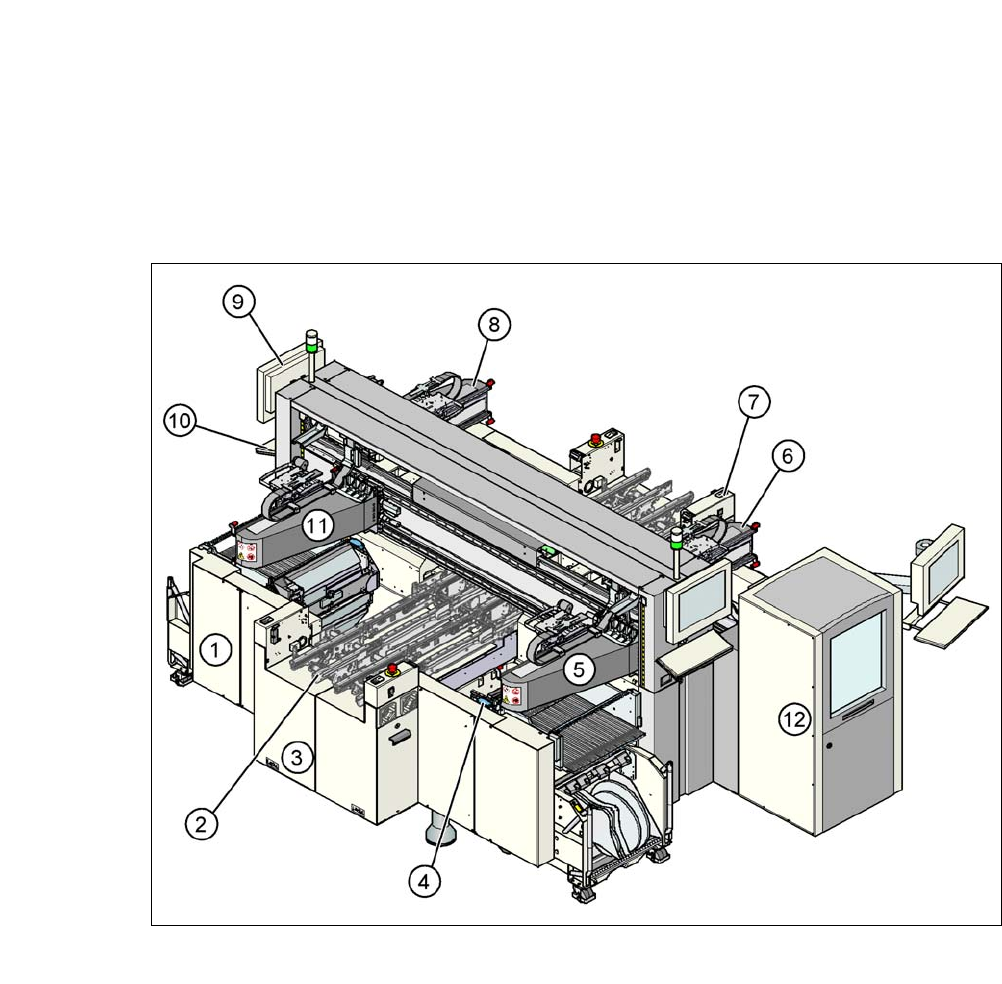

图 3.6 - 1 带 SWS 的 CA4 贴片机 - 模块总览
(1) 设备机架 (2) PCB 传送导轨
（灵活双传送导轨）
(3) PCB 输入侧上的扩展套件 (4) 元件料车装卸单元，
料带切割器，废料带通道
(5) 1 号悬臂，带贴片头 (6) 2 号悬臂，带贴片头
(7) PCB 输出侧上的扩展套件 (8) 3 号悬臂，带贴片头
(9) 监控显示屏 （2x） (10) 键盘 （2x）
(11) 4 号悬臂，带贴片头 (12) 2 号位置上的 SIPLACE 晶圆系统
（SWS）
《用户手册》 SIPLACE CA- 系列 3 技术数据
使用软件版本 SC.708.0 或更新 2014 年 12 月版 简体中文 3.7 贴片头
139
3.7 贴片头
3.7.1 用于高精度贴片的 SIPLACE SpeedStar (C&P20 M)
3

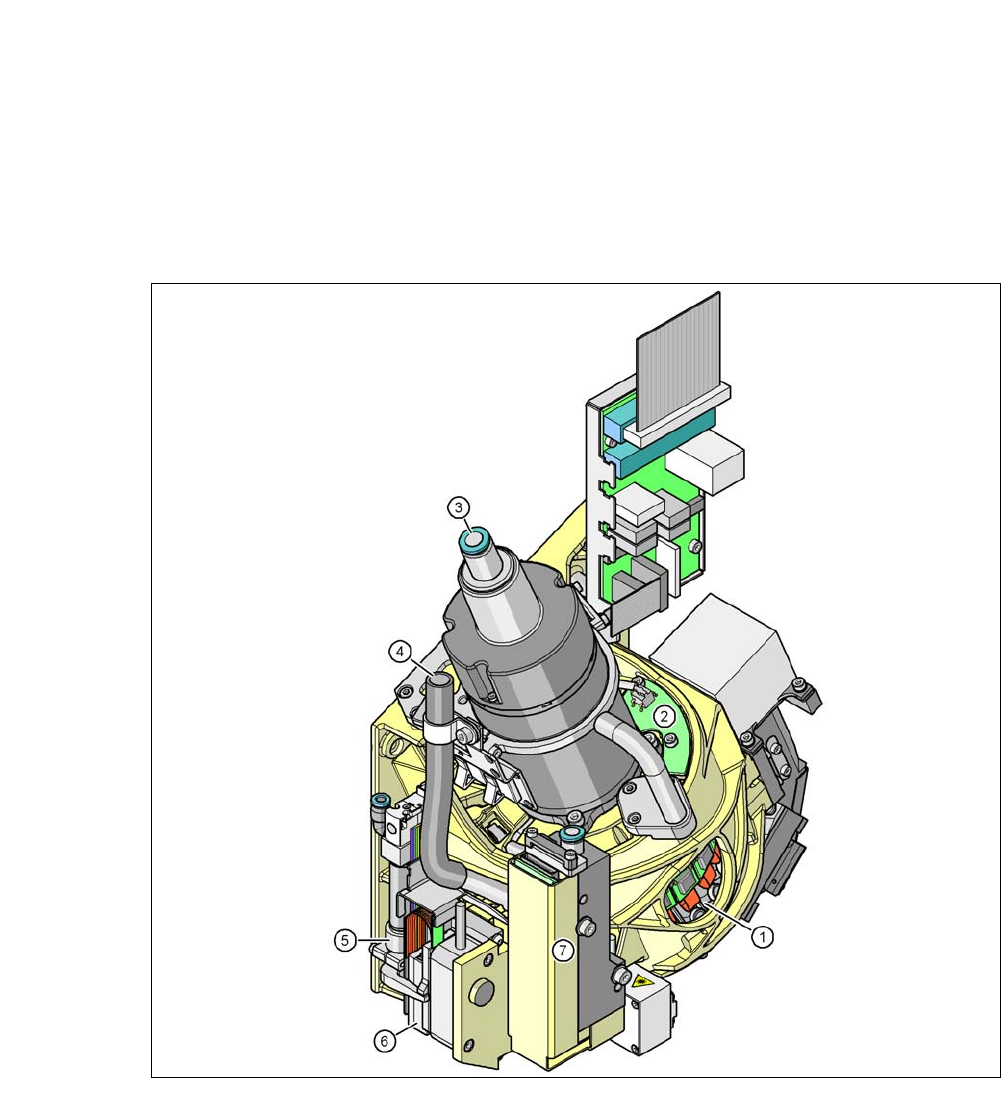

图 3.7 - 1 SIPLACE SpeedStar （C&P20 M） - 功能组第 1 部分
(1) DP 驱动装置，20 个驱动装置
(2) “ 真空传感器保持电路 ” 板
(3) 用于拾取 / 贴片和保持电路中 20 个文氏管吸嘴的压缩空气连接
(4) 压力控制阀的排气线路 （7）
(5) 返回气缸
(6) Z 轴马达 （线性马达）
(7) 压力控制阀
