3.7.2 SIPLACE MultiStar
3

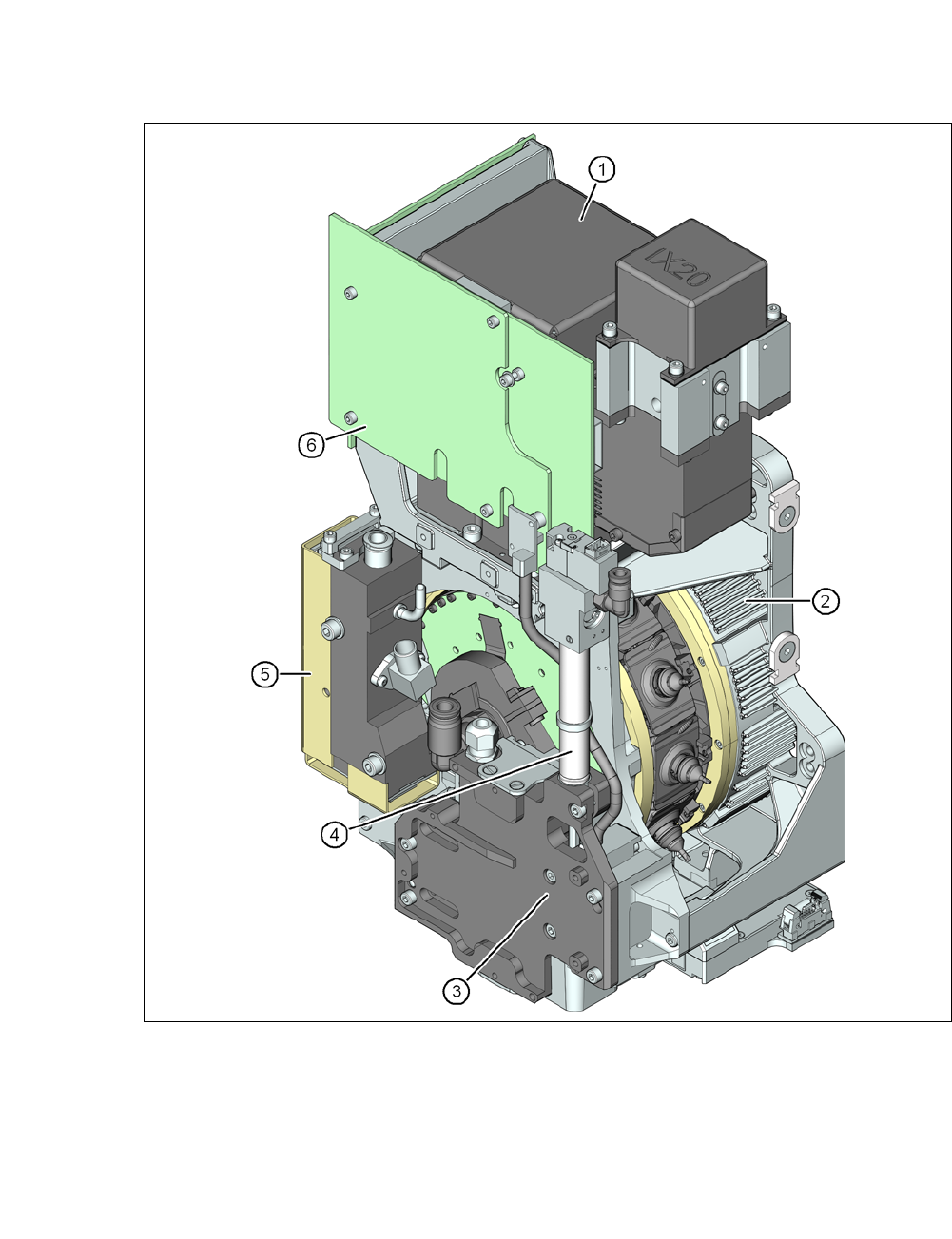

图 3.7 - 4 SIPLACE MultiStar - 前视图，功能组第 1 部分
(1) 带有 12 个段位器的星形轴
(2) 带有集成 DP 驱动装置的段位器
(3) 星形驱动的力矩马达
(4) 中部分配器板
(5) 12 DP 驱动装置的控制板
(6) 位于拾取 / 贴片以及保持电路中的吹气电磁阀吸嘴的压缩空气连接
《用户手册》 SIPLACE CA- 系列 3 技术数据
使用软件版本 SC.708.0 或更新 2014 年 12 月版 简体中文 3.7 贴片头
149
3

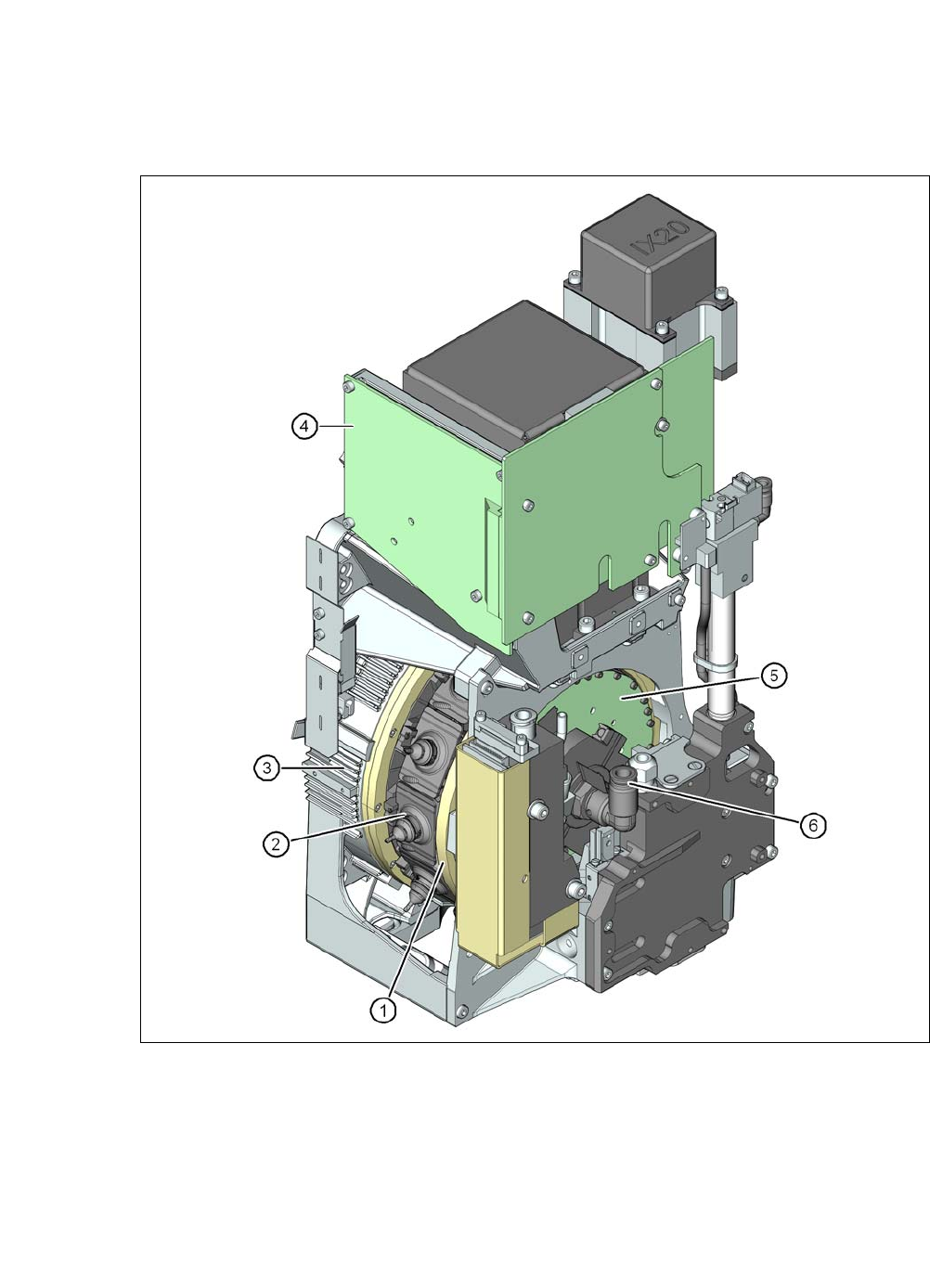

图 3.7 - 5 SIPLACE MultiStar - 前视图，功能组第 2 部分
(1) 元件相机 C&P，类型 30
(2) 星形驱动的力矩马达
(3) Z 轴驱动装置 （线性马达）
(4) 返回气缸
(5) 压力控制阀
3 技术数据 《用户手册》 SIPLACE CA- 系列
3.7 贴片头 使用软件版本 SC.708.0 或更新 2014 年 12 月版 简体中文
150
3

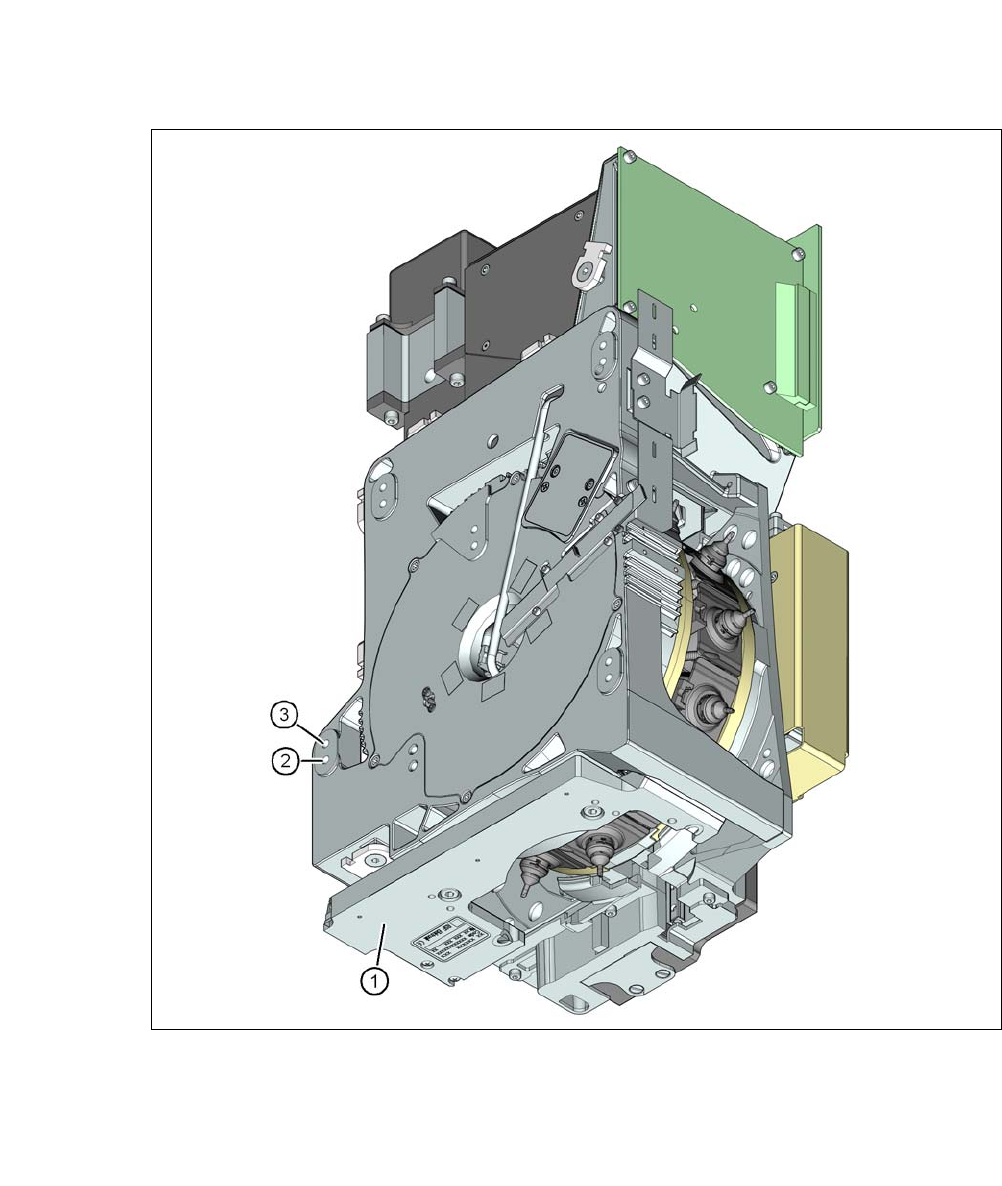

图 3.7 - 6 SIPLACE MultiStar - 后视图，功能组第 3 部分
(1) 元件传感器
(2) 高度达 11.5 mm 的元件的组装位置
(3) 高度达 6 mm 的元件的组装位置
