00197546-03_UM_SiplaceCA-Serie_ZH - 第153页
《用户手册》 SIPLACE CA- 系列 3 技术数据 使用软件版本 SC.708.0 或更新 2014 年 1 2 月版 简体中文 3.7 贴片头 153 3.7.2.4 MultiStar 的贴片模式 CPP 贴片头可在不同的贴片 模式下开展作业，而这些模式会随着元件类别的变化而变化。设 置优 化会选择循环时间最短的贴片模 式。下表显示了元件类别与贴片模式间的相互关系。 Tab. 3.7 - 2 元件类别与贴片模式间的关系 3 3…
3 技术数据 《用户手册》 SIPLACE CA- 系列
3.7 贴片头 使用软件版本 SC.708.0 或更新 2014 年 12 月版 简体中文
152
3.7.2.3 要处理的元件范围的分类
3
元件类别 元件尺寸 CPP 贴片头的装配
位置
*a
元件高度 元件相机类型
小元件
K_BE
01005 -
27 x 27 mm²
顶部 最高 8.5 mm
贴片头相机，类
型30
底部 最高 6 mm
01005 -
16 x 16 mm²
底部 最高 6 mm
贴片头相机，类
型38
中等尺寸元件，
类型 M_BE_1
< 27 x 27 mm²
顶部
介于 8.5 与
11.5 mm 之间
静止元件相机，类
型 33 （请参阅第
6.7.1
节，第 410
页中的内容）
底部 不可行
中等尺寸元件，
类型 M_BE_2
介于
27 x 27 mm² 与
32 x 32 mm² 之
间
顶部 11.5 mm
底部 不可行
大元件
G_BE
介于 32
x 32 mm² 与
50 x 40 mm² 之
间
顶部 最高 11.5 mm
静止元件相机，类
型 33
底部 不可行
Tab. 3.7 - 1 要处理的元件范围的分类
*)a 请遵循第 3.7.2.2 节，第 151 页中关于装配位置高度的规则。
《用户手册》 SIPLACE CA- 系列 3 技术数据
使用软件版本 SC.708.0 或更新 2014 年 12 月版 简体中文 3.7 贴片头
153
3.7.2.4 MultiStar 的贴片模式
CPP 贴片头可在不同的贴片模式下开展作业，而这些模式会随着元件类别的变化而变化。设置优
化会选择循环时间最短的贴片模式。下表显示了元件类别与贴片模式间的相互关系。
Tab. 3.7 - 2 元件类别与贴片模式间的关系
3
3
3.7.2.5 贴片机中 MultiStar 的装配位置
贴片模式 元件类别
小元件 中等尺寸的元件 大元件
收集 & 贴片模式 是 否 否
混合模式 是 是 否
高级拾取 & 贴片模式 是 是 是
仅限拾取 & 贴片模式 否 否 是
贴片机 装配位置
*a
CPP 贴片头
元件的最大高度 视像相机
SIPLACE CA 底部 6 mm 贴片头相机
顶部 8.5 mm 贴片头相机
仅顶部 11.5 mm 静止元件相机
Tab. 3.7 - 3 贴片机中 CPP 贴片头的装配位置
*)a 请遵循第 3.7.2.2 节，第 151 页中关于装配位置高度的规则。
3 技术数据 《用户手册》 SIPLACE CA- 系列
3.7 贴片头 使用软件版本 SC.708.0 或更新 2014 年 12 月版 简体中文
154
3.7.2.6 处于收集 & 贴片模式下的 MultiStar
MultiStar 不处理该模式下的元件。
3

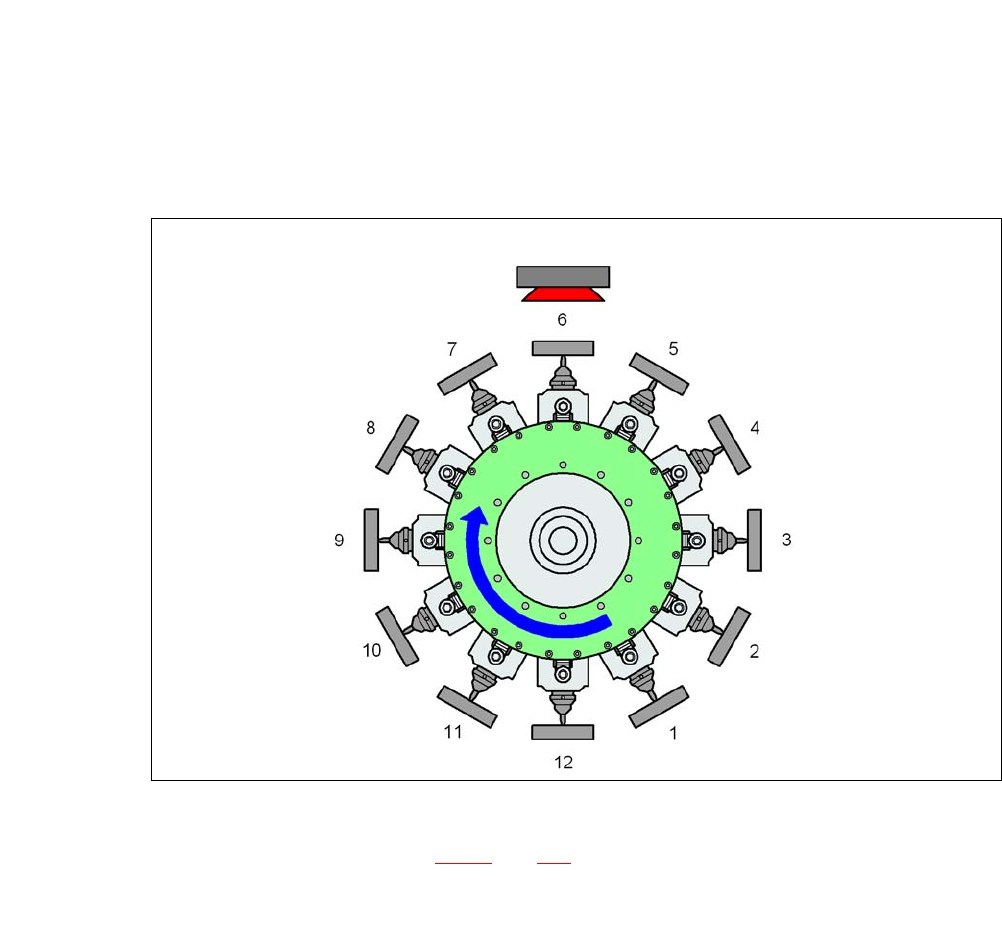

图 3.7 - 7 MultiStar - 收集 & 贴片模式
K_BE 小元件 （请参阅表 3.7 - 1，第 152 页中的内容）
类型 30 元件相机，类型 30
1 ... 12 所拿起元件的顺序
3
类型 30
K_BE
