3 技术数据 《用户手册》 SIPLACE CA- 系列 3.8 电气和气动连接 使用软件版本 SC.708.0 或更新 2014 年 12 月版 简体中文 162 3.8.2 贴片机上的气动连接 图 3.8 - 2 贴片机上的气动连接 (1) 气动单元 (2) 压缩空气软管的连接耦合 (3) 截止阀 (4) 气动软管卡槽 3 警告 受伤危险！ 因处于加压状态的压缩空气线 路导致人身伤害的危险。 切勿 在压缩空气线路依然处于加压状态…
《用户手册》 SIPLACE CA- 系列 3 技术数据
使用软件版本 SC.708.0 或更新 2014 年 12 月版 简体中文 3.8 电气和气动连接
161
3.8 电气和气动连接
3.8.1 电气连接 （贴片机）)
3

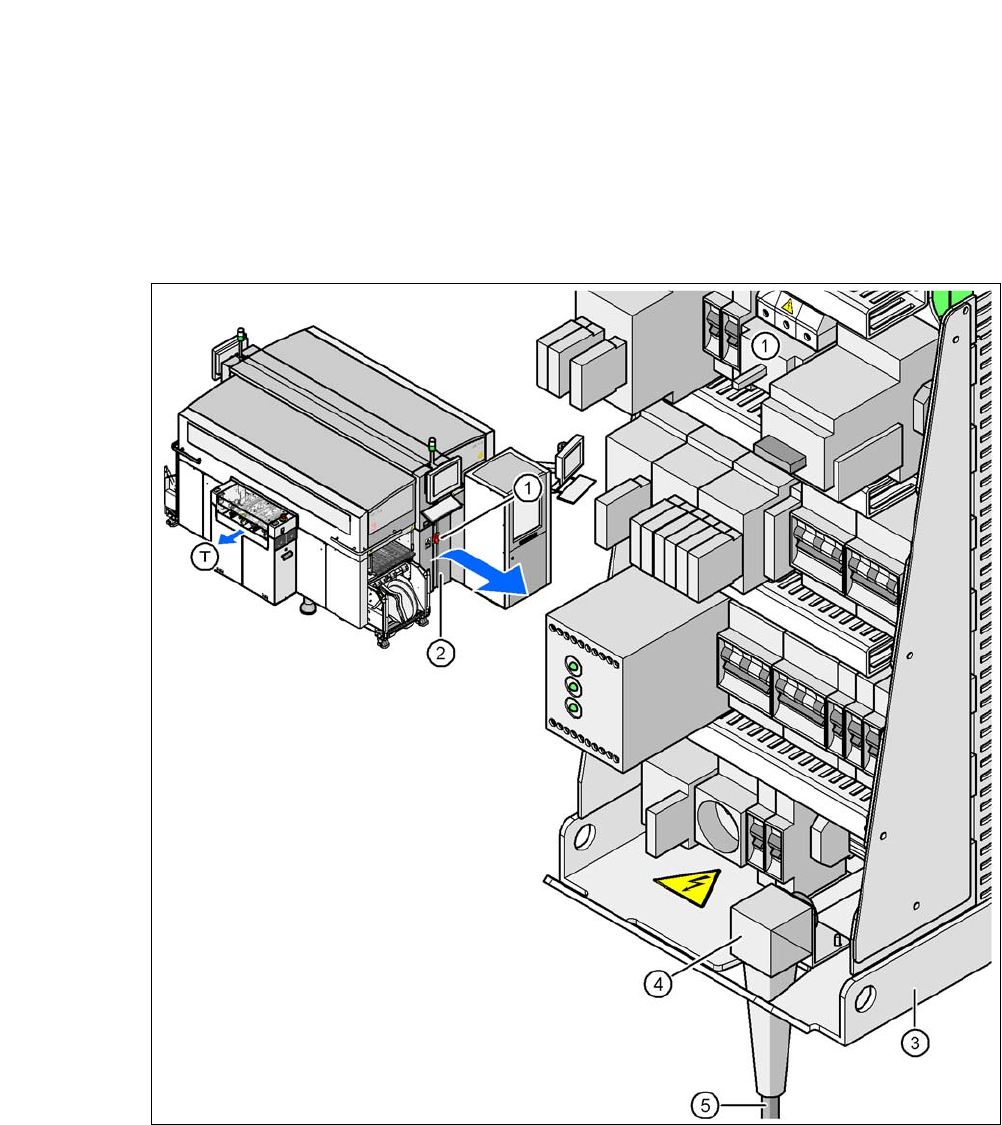

图 3.8 - 1 贴片机上的电气连接
(1) 主开关
(2) 供电单元上方的保护盖
(3) 供电单元
(4) 弯角电缆固定头
(5) 主电源连接电缆
(T) PCB 传送方向
3 技术数据 《用户手册》 SIPLACE CA- 系列
3.8 电气和气动连接 使用软件版本 SC.708.0 或更新 2014 年 12 月版 简体中文
162
3.8.2 贴片机上的气动连接

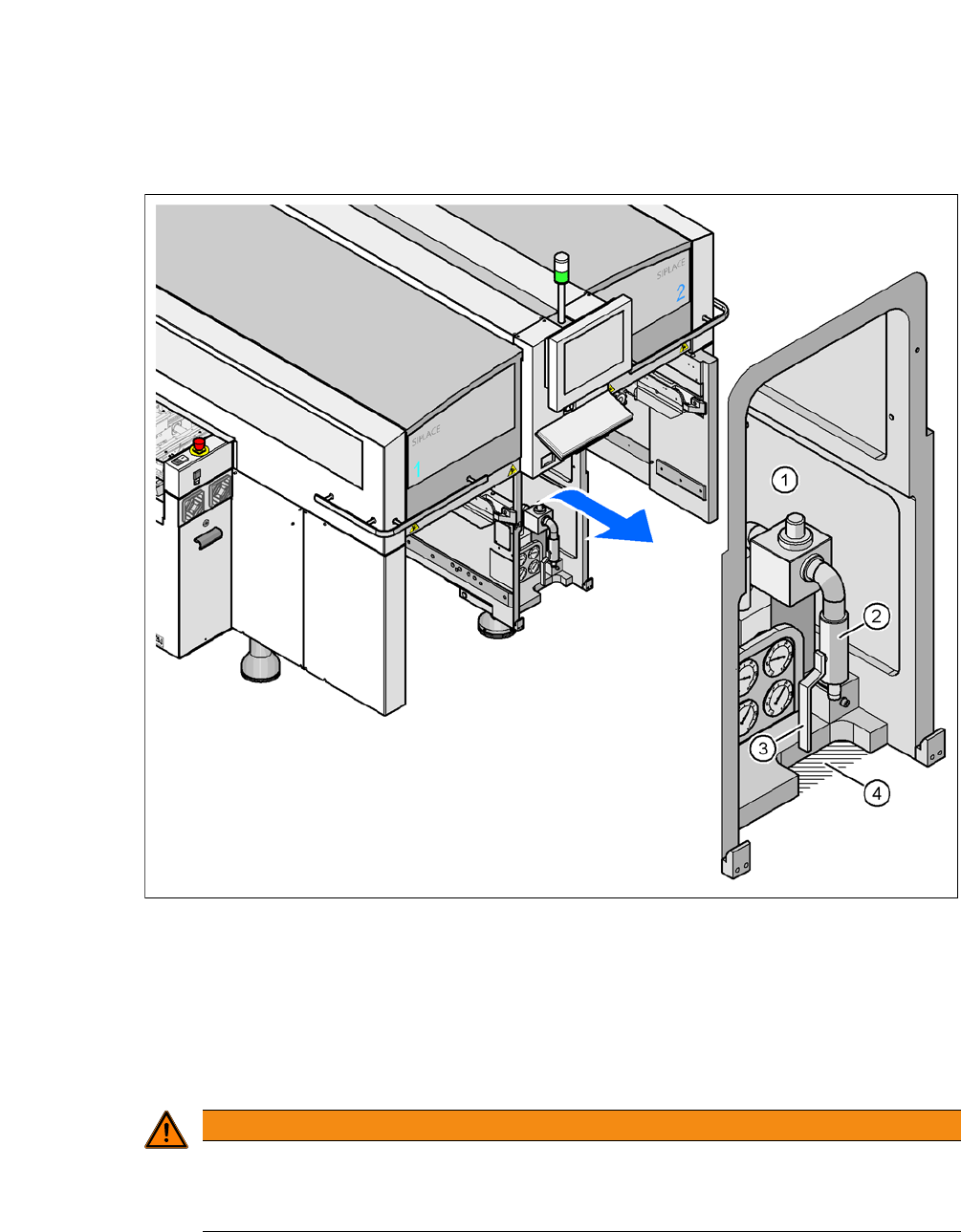

图 3.8 - 2 贴片机上的气动连接
(1) 气动单元
(2) 压缩空气软管的连接耦合
(3) 截止阀
(4) 气动软管卡槽
3
警告
受伤危险！
因处于加压状态的压缩空气线路导致人身伤害的危险。
切勿在压缩空气线路依然处于加压状态时断开缩空气线路。
《用户手册》 SIPLACE CA- 系列 3 技术数据
使用软件版本 SC.708.0 或更新 2014 年 12 月版 简体中文 3.8 电气和气动连接
163
3.8.3 SWS 上的电气和气动连接
3

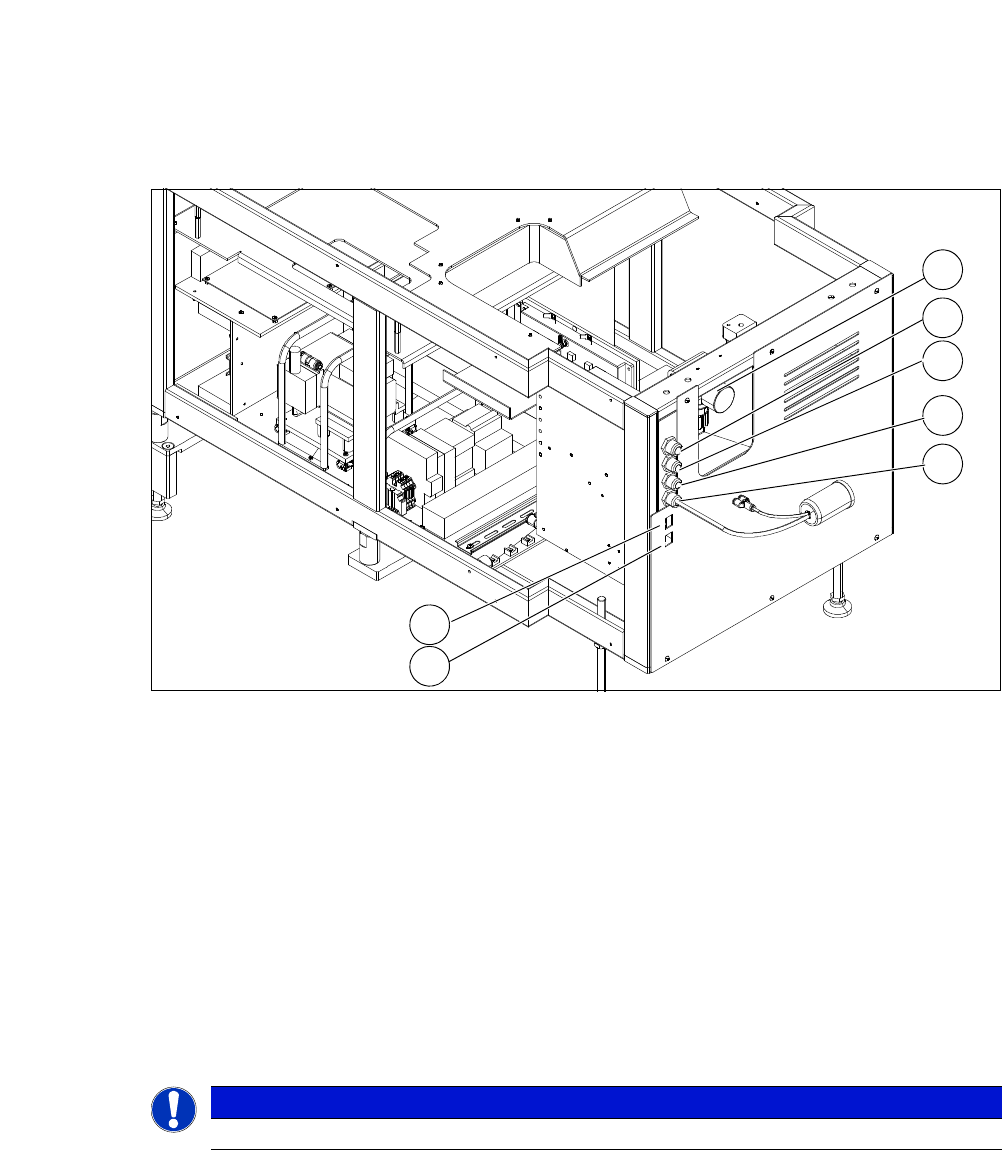

图 3.8 - 3 SWS 上的电气和气动连接
3
3
3
(1) 测量压缩空气供给的压力计 (2) 电压供应
(3) 与 SIPLACE 贴片机的通讯 (4) CAN 总线
(5) 压缩空气连接 （改装型适配虚拟连接器
[03011592-01]）
(6) LAN1
(7) LAN2
请注意
如果没有安装此单元，SWS 的连接点将很容易被接触到。
2
1
3
4
5
6
7
