3 技术数据 《用户手册》 SIPLACE CA- 系列 3.10 SWS 上的控制部件 使用软件版本 SC.708.0 或更新 2014 年 12 月版 简体中文 168 3.10 SWS 上的控制部件 每个 SWS 都装配了一个显示屏和键 盘。 EMERGENCY STOP （急停）按钮和其他控制部件一样位于 SWS 的一侧。 3.10.1 控制部件和显示装置 3 图 3.10 - 1 控制部件和显示 装置 (1) 操作状态 (3)…
《用户手册》 SIPLACE CA- 系列 3 技术数据
使用软件版本 SC.708.0 或更新 2014 年 12 月版 简体中文 3.9 贴片机上的控制部件
167
3.9.3.1 贴片机操作员面板上的控制部件
两个操作员面板具有相同的控制功能。
显示器、键盘、Start （启动）和 Stop （停止）按钮 3
贴片机的两侧都装有一个显示屏和键盘。
Start （启动）和 Stop （停止）按钮位于键盘的下方。屏幕上有时会跳出对话，提示您使用按钮
激活某个动作。这一特性会使您较容易地激活这些动作并对其进行交互式控制。
主开关 3
主电源开关是电源模块中的一部分。从 PCB 输送侧观看，它位于左侧的操作员面板上。把它安排
在这里是因为只有在维修和预防性维护工作中会用到它，所以不需要频繁使用。
3.9.3.2 贴片机输入和输出侧的控制部件
贴片机输入和输出侧的控制部件完全一致。
EMERGENCY STOP （急停）按钮，Start （启动）和 Stop （停止）按钮 3
在 PCB 传送导轨的输入和输出两侧上都有一个 EMERGENCY STOP （急停）按钮和一个 Start
（启动）和 Stop （停止）按钮。这样的按钮布局设计保证了在任何位置都可以快速、便捷地实现
访问。
3 技术数据 《用户手册》 SIPLACE CA- 系列
3.10 SWS 上的控制部件 使用软件版本 SC.708.0 或更新 2014 年 12 月版 简体中文
168
3.10 SWS 上的控制部件
每个 SWS 都装配了一个显示屏和键盘。
EMERGENCY STOP （急停）按钮和其他控制部件一样位于 SWS 的一侧。
3.10.1 控制部件和显示装置
3

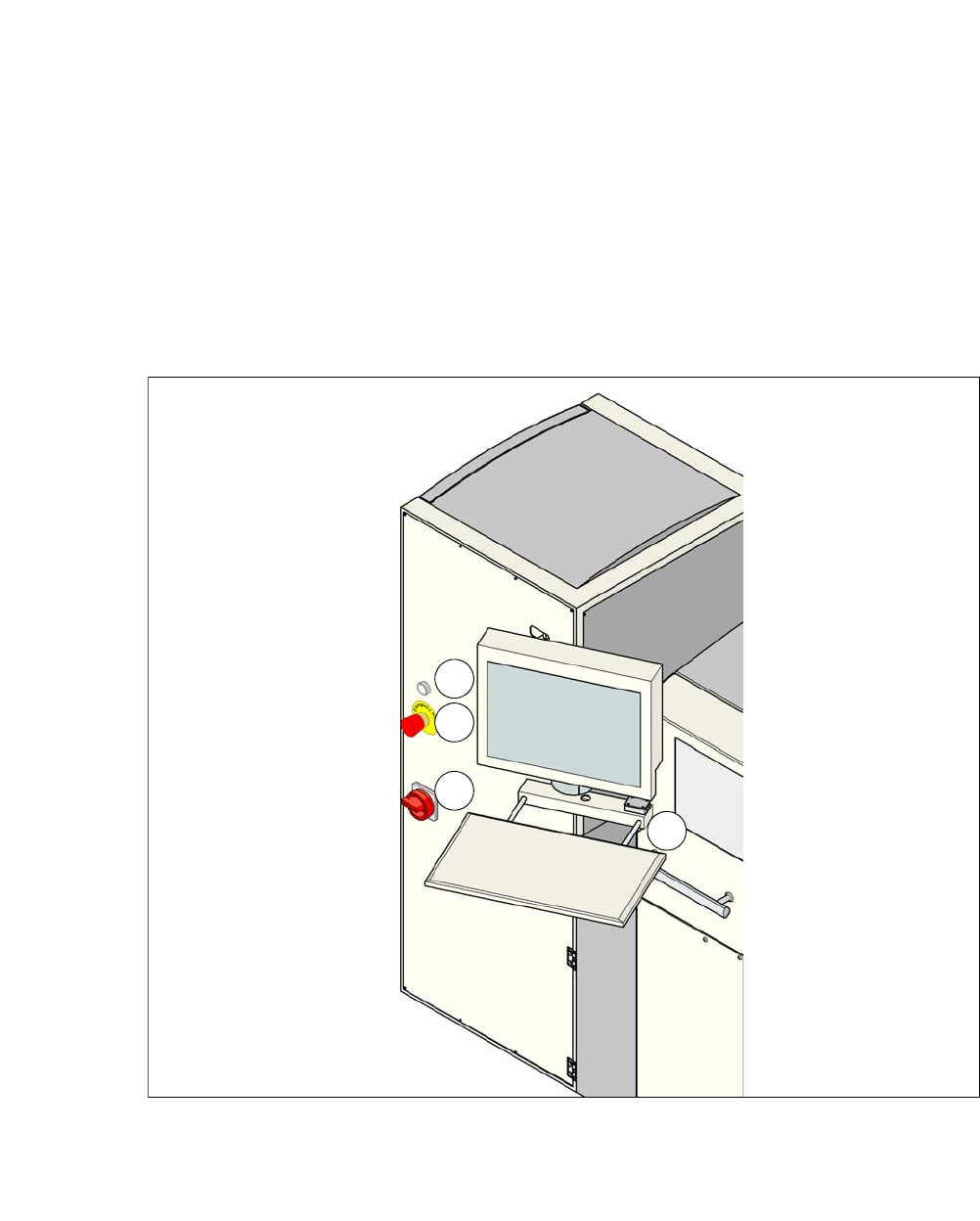

图 3.10 - 1 控制部件和显示装置
(1) 操作状态 (3) 电源开关
(2) EMERGENCY STOP （急停）开关 (4) 显示屏和键盘
1
2
3
4
《用户手册》 SIPLACE CA- 系列 3 技术数据
使用软件版本 SC.708.0 或更新 2014 年 12 月版 简体中文 3.10 SWS 上的控制部件
169
3.10.2 说明
一个身高 1.40 m 的人即可触摸到所有控制部件。
EMERGENCY STOP （急停）按钮 3
当您按下 EMERGENCY STOP （急停）按钮时它就会啮合。SWS 和 SIPLACE 将执行一次急停
操作。所有 SWS 轴的电源供应都将被中断。旋转松开按钮。
3
SWS 上的操作状态指示器 3
如果 SWS 被打开，操作状态灯就会亮起。
主开关 3
主开关用于接通和断开 SWS 的电源。
3
LCD 显示器 3
每个 SWS 都装配有一个具备 LCD 技术和触摸屏功能的纯平显示器。
键盘 3
键盘位于显示器下方。键盘上装有一个可将数据备份至外部存储介质的 USB 端口。
危险
致命电压！
即使在 EMERGENCY STOP （急停）按钮被关闭时，贴片机中的一些部件依然带有可致
命的电压。
请始终遵循相关的事故预防和 DIN 规范 （特别是 DIN EN 60204 标准的第一部分，
或 IEC 60204 标准中第一部分）以及您所在国家或地区中适用的安全规范。
只有具备资质或接受过相应培训的工作人员才可以启动或关闭贴片机的电源。
危险
致命电压！
贴片机内的某些部分携带有可能致命的电压 —— 即便主电源开关已被关闭。
请始终遵循相关的事故预防和 DIN 规范 （特别是 DIN EN 60204 标准的第一部分，
或 IEC 60204 标准中第一部分）以及您所在国家或地区中适用的安全规范。
只有具备资质或接受过相应培训的工作人员才可以启动或关闭贴片机的电源。
