3.13 单个 PCB 传送导轨
[00119625-xx] 模块化单传送导轨 II，2380 mm
[00119626-xx] 固定传送导轨侧边右，HF/X/CA/D- 系列
[00119628-xx] 固定传送导轨侧边左，HF/X/CA/D- 系列
[00119629-xx] 传送导轨宽度 250/508 mm，HF/X/CA- 系列
在标准版中，贴片机装配了一个 PCB 单传送导轨。PCB 双传送导轨可以作为一个出厂选件配置
（见第 3.14
部分，第 185 页）。PCB 传送导轨的左侧或右侧可以根据需要用作静止侧。
传送导轨的传送带由直流马达驱动。在每个处理区域中都有一个夹持 PCB 的升降台。PCB 传送
导轨的宽度可以从用户交互界面中设定或在贴装程序中预设。
3.13.1 结构
3

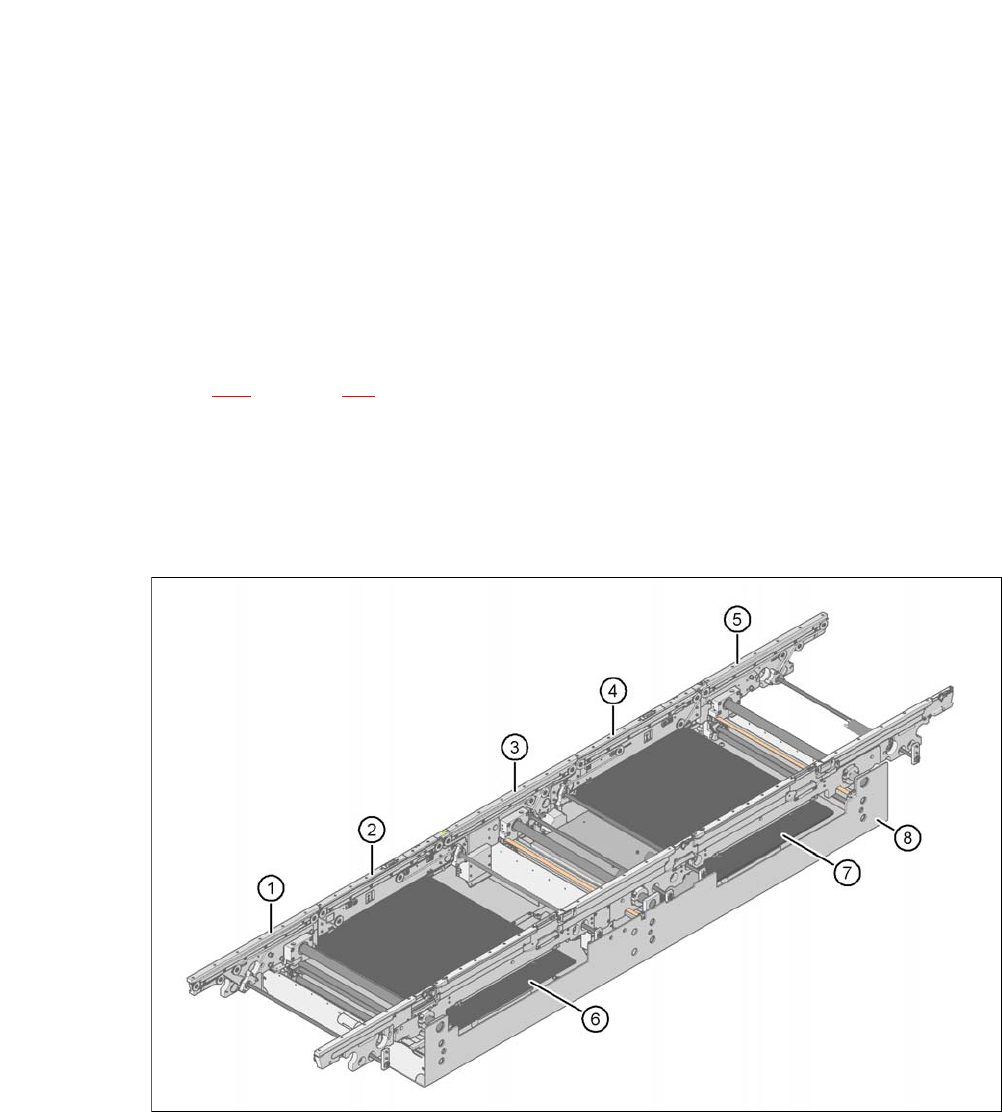

图 3.13 - 1 PCB 单传送导轨的结构
(1) 输入传送导轨 (2) 处理传送导轨 1
(3) 中部传送导轨 (4) 处理传送导轨 2
(5) 输出传送导轨 (6) 1 号升降台
(7) 2 号升降台 (8) 装配缸
《用户手册》 SIPLACE CA- 系列 3 技术数据
使用软件版本 SC.708.0 或更新 2014 年 12 月版 简体中文 3.13 单个 PCB 传送导轨
183
3.13.2 技术数据
3
3
传送导轨静止侧 右侧或左侧
PCB 尺寸
标准 （长 x 宽）
“ 含步进的长印制板 ” 选项
50 mm x 50 mm 到 450 mm x 535 mm
*a
50 mm x 80 mm 到 850
*b
mm x 535 mm
*)a 如果使用的印制板宽度超过 450 mm，则应确保外围模块也具备处理这类宽度的能力。
*)b 可按要求提供 850 mm
PCB 厚度
标准 0.3 mm 到 4.5 mm (± 0.2 mm)
（可按要求提供标准及更厚的尺寸）
根据要求可提供真空附件
托盘上的薄印制板
PCB 曲度 请参阅第 190 页
PCB 重量
*c
*)c 可按要求提供更高的重量。
最大到 3 kg
PCB 下方间隙
标准
选项
25 mm ± 0.2 mm
最大 40 mm ± 0.2 mm
无元件夹持边缘 3 mm
PCB 更换时间 < 2.5 秒
PCB 定位精确度 ± 0.5 mm
PCB 传送导轨高度 900 mm ± 15 mm （可选）
930 mm ± 15 mm （标准）
950 mm ± 15 mm （SMEMA 可选）
接口类型 SMEMA / 西门子
PCB 上的墨点检测 可能
自动宽度调整 可能
3 技术数据 《用户手册》 SIPLACE CA- 系列
3.13 单个 PCB 传送导轨 使用软件版本 SC.708.0 或更新 2014 年 12 月版 简体中文
184
3.13.3 功能
贴装时，PCB 从下方被夹住。对于每个 PCB 来说，其顶部到贴片头的距离将保持不变。这一点
与 PCB 的厚度无关。因此，贴片速率不会受到 PCB 厚度的影响。PCB 的基准点也可以被优化。
由于 PCB 表面到 PCB 相机的距离始终保持不变，PCB 相机将以同样的明锐度聚焦在 PCB 表面
上。PCB 基准点轮廓将以最佳的效果映射到 PCB 相机的 CCD 芯片上。
印制板传送导轨的宽度由一个集成控制电路设置并监控。可以调用相应程序选择不同的宽度。之
后控制电路将启动步进马达直到达到理想的高度。因此，宽度的调整不会依赖贴片机的其它元
件。
由于设备的传送导轨高度可以选择，因此设备可以集成到传送导轨高度为 900、930、或 950 mm
的生产线中。
PCB 传送导轨与单个贴片机之间进行通信通过 SMEMA 接口或可选的西门子接口实现。
对于双传送导轨和单传送导轨而言，固定输送侧可以被确定在左边或右边。这类传送导轨可以通
过工作站软件方便地左右转换固定侧。
电路板传送导轨使用光学传感器进行监控和控制。印制板在抵达了贴片区域并且通过了光障后就
会被制动。一个激光光障将记录下印制板的位置。印制板一旦到达它的目标位置，传送带就会被
停止，印制板下部将被夹紧。
