3 技术数据 《用户手册》 SIPLACE CA- 系列 3.14 灵活双 PCB 传送导轨 使用软件版本 SC.708.0 或更 新 2014 年 12 月版 简体中文 186 3.14.2 技术数据 3 传送导轨静止侧 右侧或左侧 PCB 尺寸 标准 （长 x 宽） “ 含步进的长印制板 ” 选项 处于 “ 单传送导轨 ” 模式的双传送导轨 标准 “ 含步进的长印制板 ” 选项 50 mm x 50 mm 至 4 50 mm x 2…
《用户手册》 SIPLACE CA- 系列 3 技术数据
使用软件版本 SC.708.0 或更新 2014 年 12 月版 简体中文 3.14 灵活双 PCB 传送导轨
185
3.14 灵活双 PCB 传送导轨
[00119625-xx] 模块化双传送导轨 II，2380 mm
[00119626-xx] 固定传送导轨侧边右，HF/X/CA/D- 系列
[00119628-xx] 固定传送导轨侧边左，HF/X/CA/D- 系列
[00119929-xx] 传送导轨宽度 250 / 508 mm，HF/X/CA- 系列
3.14.1 结构
3

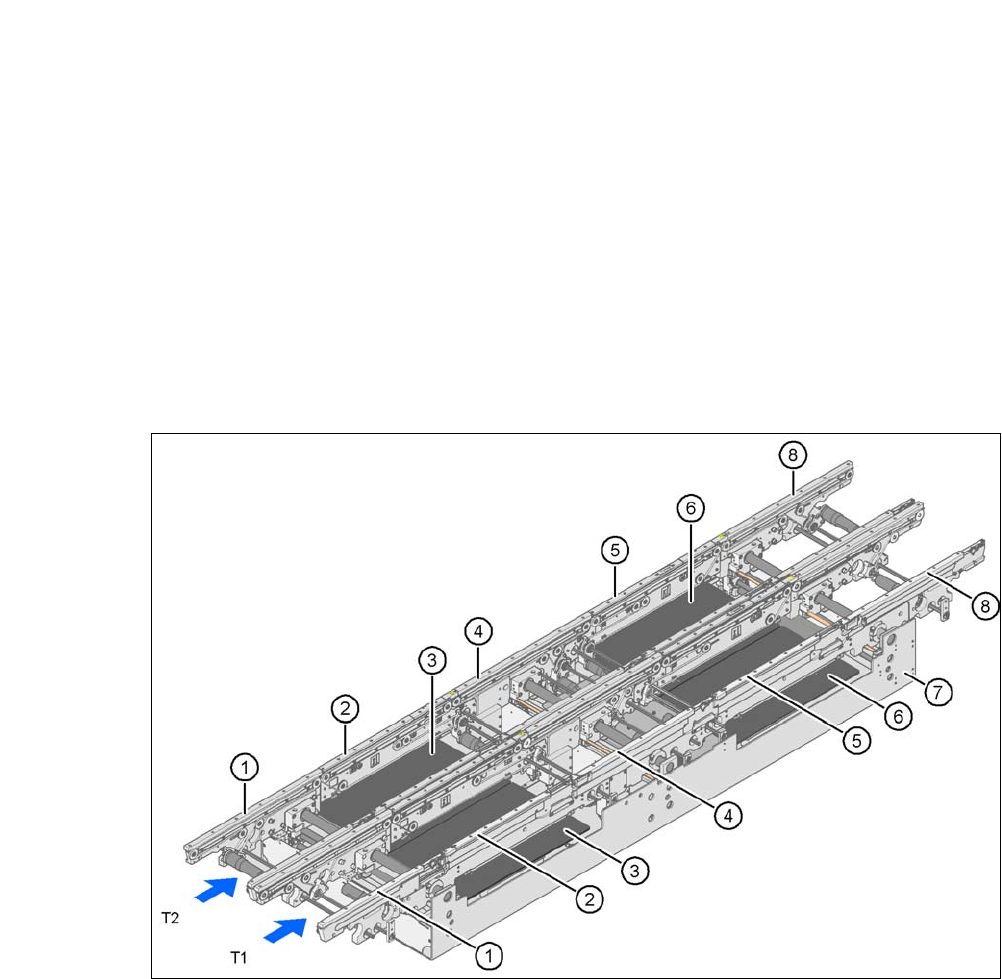

图 3.14 - 1 PCB 双传送导轨的结构
(1) 输入传送导轨
(2) 1 号处理传送导轨
(3) 1 号升降台
(4) 中部传送导轨
(5) 2 号处理传送导轨
(6) 2 号升降台
(7) 装配池
(8) 输出传送导轨
T1 1 号传送轨道
T2 2 号传送轨道
3 技术数据 《用户手册》 SIPLACE CA- 系列
3.14 灵活双 PCB 传送导轨 使用软件版本 SC.708.0 或更新 2014 年 12 月版 简体中文
186
3.14.2 技术数据
3
传送导轨静止侧 右侧或左侧
PCB 尺寸
标准 （长 x 宽）
“ 含步进的长印制板 ” 选项
处于 “ 单传送导轨 ” 模式的双传送导轨
标准
“ 含步进的长印制板 ” 选项
50 mm x 50 mm 至 450 mm x 216 mm
50 mm x 80 mm 到 850 mm
*a
x 216 mm
50 mm x 50 mm 至 450 mm x 450 mm
50 mm x 80 mm 到 850 mm
a
x 450 mm
*)a 可按要求提供 850 mm
PCB 厚度
标准
0.3 mm 到 4.5 mm (± 0.2 mm)
（可按要求提供标准及更厚的尺寸）
根据要求可提供真空附件
托盘上的薄印制板
PCB 曲度 请参阅第 190 页
PCB 重量
*b
*)b 可按要求提供更高的重量。
最大到 3 kg
PCB 下方间隙
标准
选项
25 mm ± 0.2 mm
最多 40 mm ± 0.2 mm
PCB 传送导轨高度 900 mm ± 15 mm （可选）
930 mm ± 15 mm （标准）
950 mm ± 15 mm （SMEMA 可选）
接口类型 SMEMA / 西门子
无元件夹持边缘 3 mm
PCB 更换时间 < 2.5 秒
PCB 定位精确度 ± 0.5 mm
传送导轨模式 同步或异步
每个传送导轨上的元件 相同或不同
每个传送导轨上的 PCB 宽度 相同或不同
PCB 上的墨点检测 同步：可能 （无全局墨点）
异步：可能
虚拟墨点处理程序 可选
自动宽度调整 同步：可能
异步：可能
《用户手册》 SIPLACE CA- 系列 3 技术数据
使用软件版本 SC.708.0 或更新 2014 年 12 月版 简体中文 3.14 灵活双 PCB 传送导轨
187
3.14.3 功能
灵活双传送导轨有两条传送轨道，它们在电气上和机械上是互相独立的。单传送导轨也适应同样
的功能 （见第 3.13.3
部分，第 184 页。
3.14.4 “ 灵活双传送导轨 ” 功能
“ 灵活双传送导轨 ” 性能这项功能可以让传送导轨轨道扩宽超过 216 mm 的标准宽度。这样超宽
PCB 就可以在一台带有双传送导轨的贴片机中被处理。第二条传送导轨的导轨侧，完全被移到一
起，这将同时停用传送导轨轨道。
3
图 3.14 - 2 处于 “ 单传送导轨 ” 模式的灵活双传送导轨
3
3

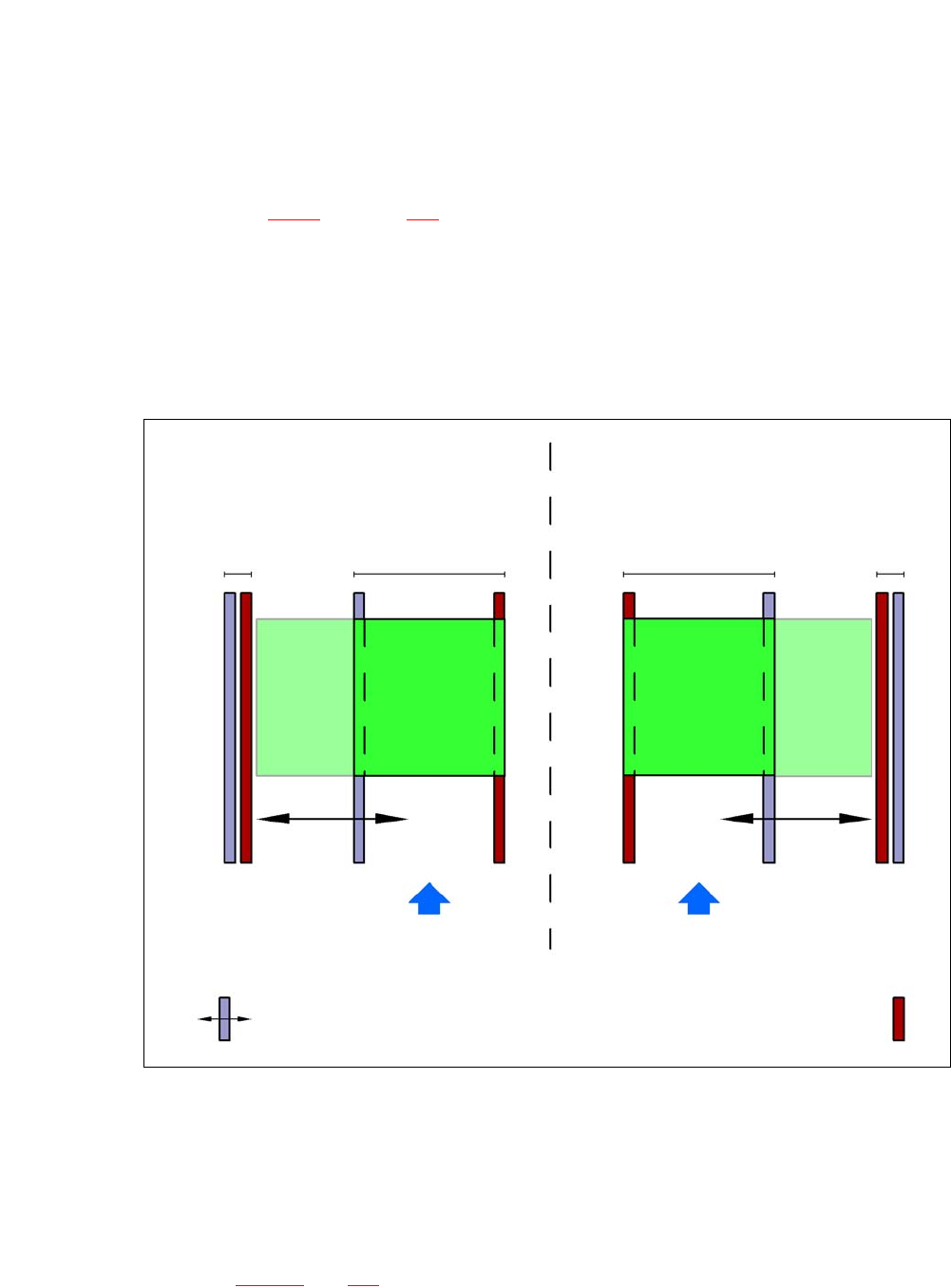

3.14.5 传送导轨轨道的定义
我们将右侧传送轨道 （从传送方向看）称为 “ 1 号传送导轨 ”，将左侧传送轨道称为 “2 号传送导
轨 ” （见图
3.14 - 3，第 188 页）。
2 号轨道被加宽的双传送导轨：
（固定传送导轨侧在左边）
2 号传送轨道被禁
用
1 号传送轨道 2 号传送轨道 1 号传送轨道被禁
用
PCB 传送方向 PCB 传送方向
固定传送导轨侧
1 号轨道被加宽的双传送导轨：
（固定传送导轨侧在右边）
灵活传送导轨侧
