《用户手册》 SIPLACE CA- 系列 3 技术数据 使用软件版本 SC.708.0 或更新 2014 年 1 2 月版 简体中文 3.15 PCB 曲度 193 3.15.0.2 贴装时的 PCB 翘曲度 2 mm 的翘曲度 即可能造成无法在本地基准点和 PCB 中部墨点上聚焦的问题。 数字相机的对焦为 2 mm 。在考虑 所有公差后，此数值会降低到 1.5 mm 。另外请注意，元件高度将随翘曲度而降 低。 3 3 PCB 翘曲向…
3 技术数据 《用户手册》 SIPLACE CA- 系列
3.15 PCB 曲度 使用软件版本 SC.708.0 或更新 2014 年 12 月版 简体中文
192

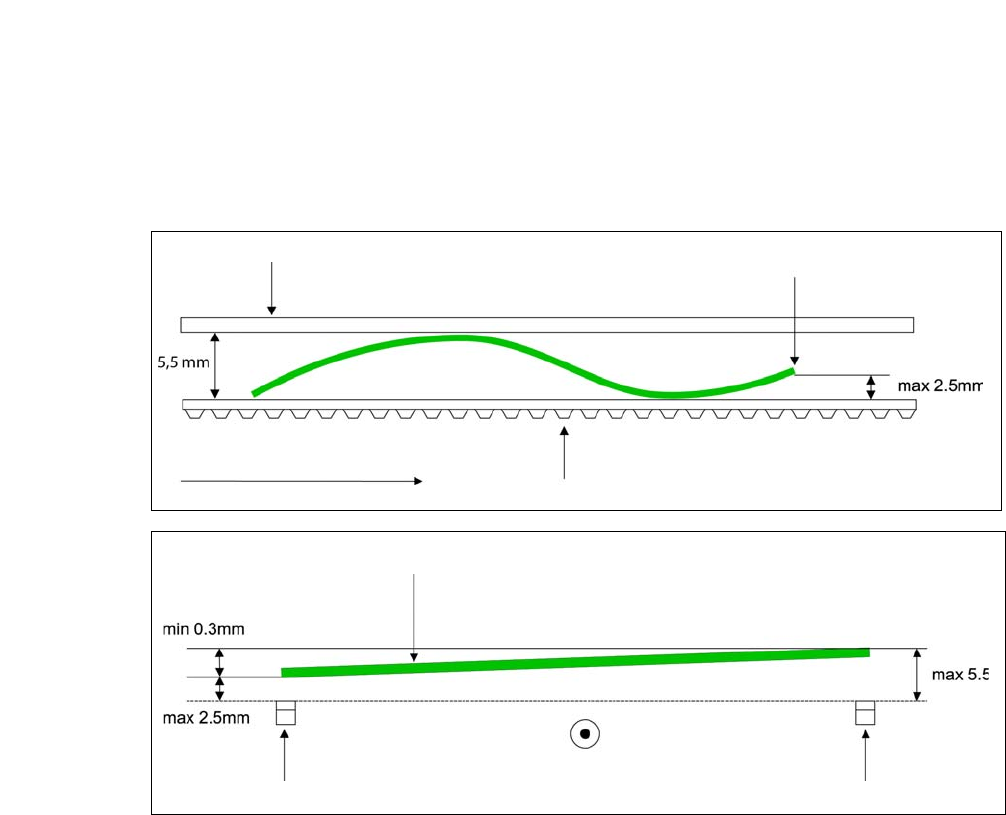

传送方向的 PCB 翘曲度 + PCB 的厚度 < 5.5 mm 。印制板边缘的弯曲
最大为
2.5 mm。
3
3
固定的夹持边缘
传送带
PCB 传送方向
印制板前边缘
印制板前边缘
左传送带
右传送带
PCB 传送方向
《用户手册》 SIPLACE CA- 系列 3 技术数据
使用软件版本 SC.708.0 或更新 2014 年 12 月版 简体中文 3.15 PCB 曲度
193

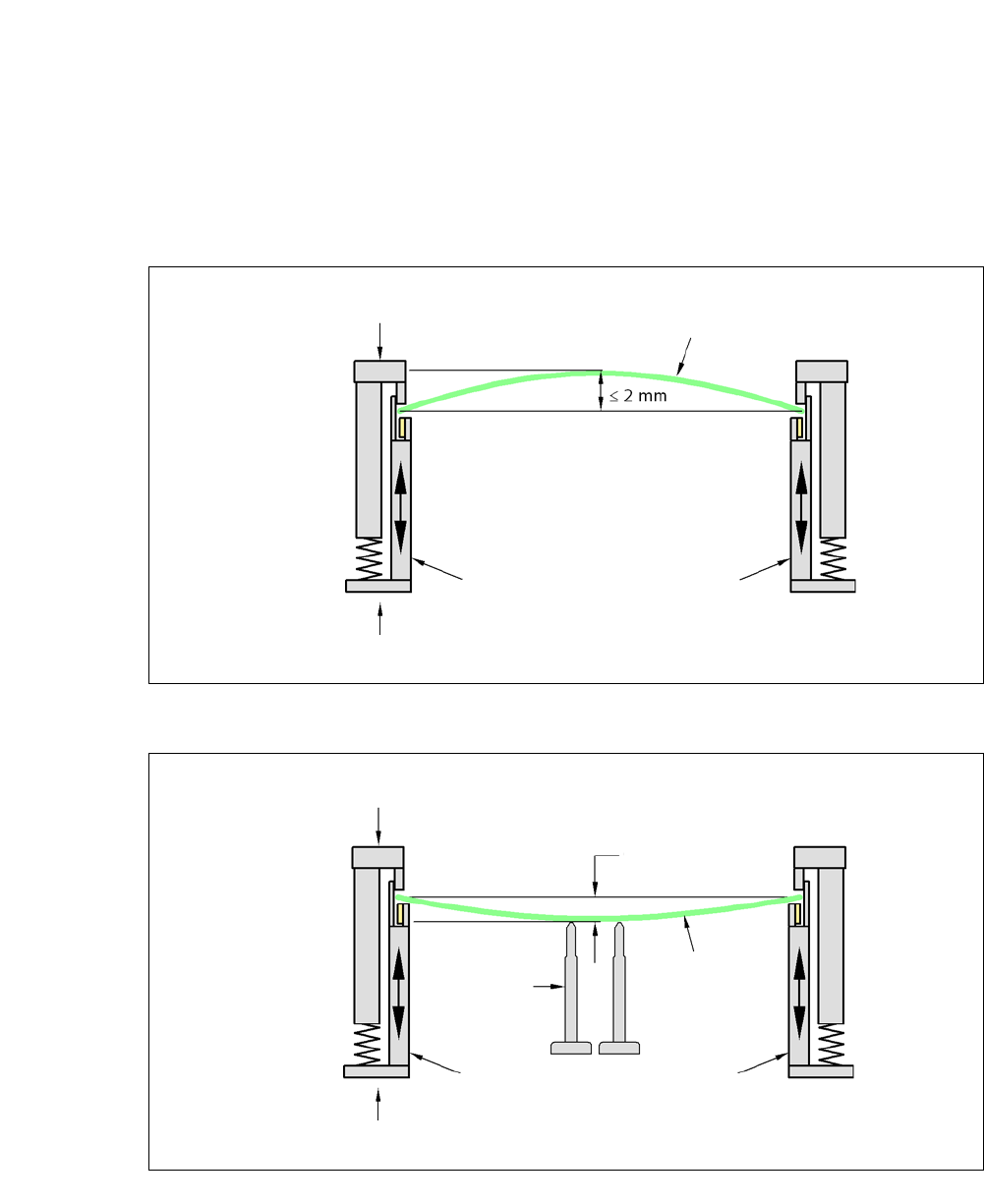

3.15.0.2 贴装时的 PCB 翘曲度
2 mm 的翘曲度即可能造成无法在本地基准点和 PCB 中部墨点上聚焦的问题。数字相机的对焦为
2 mm 。在考虑所有公差后，此数值会降低到 1.5 mm 。另外请注意，元件高度将随翘曲度而降
低。
3
3
PCB 翘曲向下，最大 0.5 mm
3
使用磁性顶针达到此数值。
可移动的夹持器件
固定的夹持边缘
印制电路板
传送导轨侧
印制电路板
磁性
顶针
可移动的夹持器件
固定的夹持边缘
传送导轨侧
0.5 mm
