5 设置与调试 《用户手册》 SIPLACE CA- 系列 5.2 贴片机的出厂配置和运输 使用软件版本 SC .708.0 或更新 2014 年 12 月版 简体中文 260 货叉与 PCB 传送导 轨平行 5 5 图 5.2 - 4 接触表面 - 货叉穿过 PCB 的输送方向 (1) 叉车货叉的接触表面 5 警告 为避免带来不可挽回的损坏，请在抬升设备 前 注意以下几点。
《用户手册》 SIPLACE CA- 系列 5 设置与调试
使用软件版本 SC.708.0 或更新 2014 年 12 月版 简体中文 5.2 贴片机的出厂配置和运输
259
5
图 5.2 - 3 接触表面 - 货叉与 PCB 的输送方向平行
(1) 叉车货叉的接触表面
5 设置与调试 《用户手册》 SIPLACE CA- 系列
5.2 贴片机的出厂配置和运输 使用软件版本 SC.708.0 或更新 2014 年 12 月版 简体中文
260
货叉与 PCB 传送导轨平行 5
5

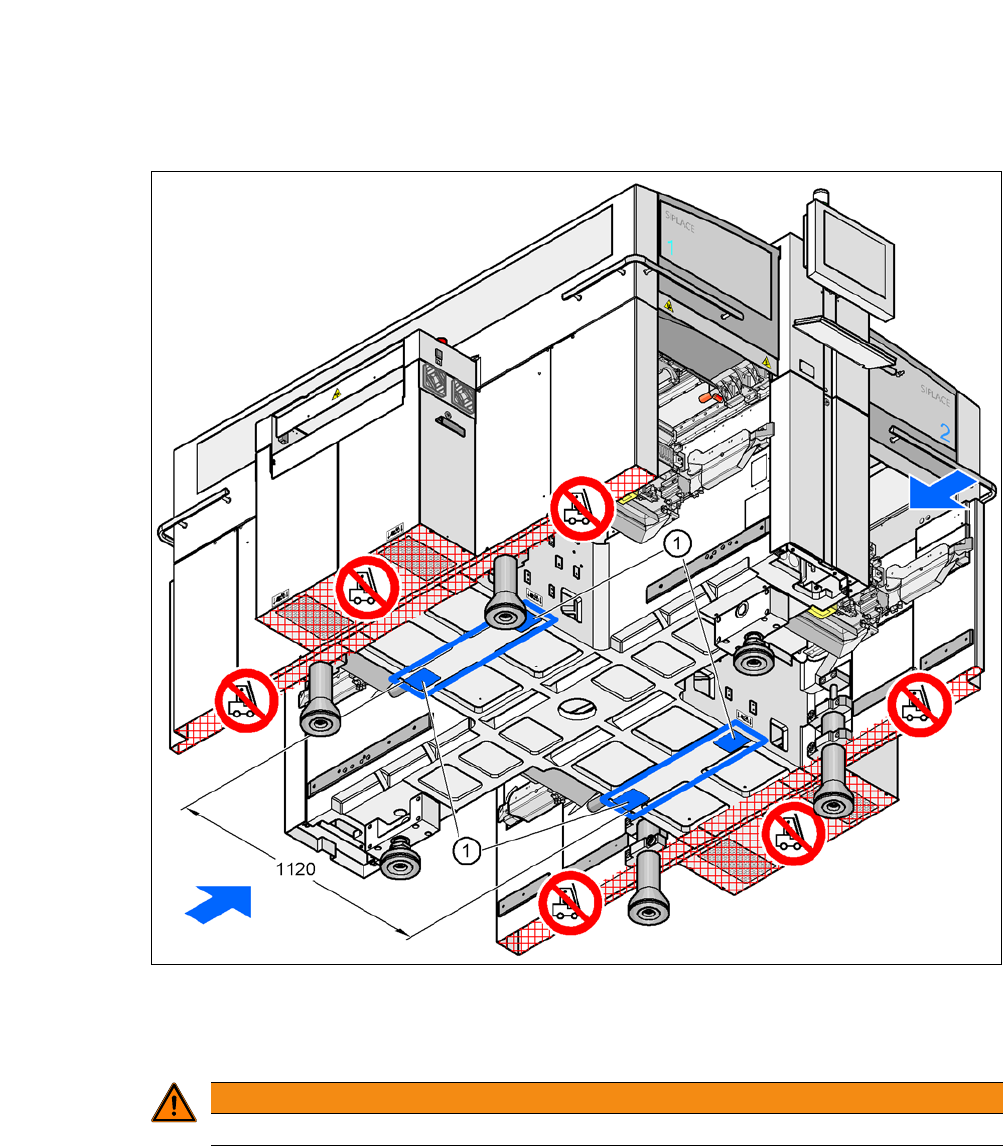

图 5.2 - 4 接触表面 - 货叉穿过 PCB 的输送方向
(1) 叉车货叉的接触表面
5
警告
为避免带来不可挽回的损坏，请在抬升设备
前
注意以下几点。
《用户手册》 SIPLACE CA- 系列 5 设置与调试
使用软件版本 SC.708.0 或更新 2014 年 12 月版 简体中文 5.2 贴片机的出厂配置和运输
261
5
5
5.2.4.4 在运输设备时需要注意的几个要点
5
警告
由于货叉间距过大而造成损坏的危险！
货叉间的距离必须在 800 和 900 mm 之间。可在图 5.2 - 4 中找到叉车的插入点。接触表
面之间的外部距离 1,120 mm。
货叉间距增大意味着设备在其接触表面以外被抬升，这样的情况可能导致设备机架变形并
损坏电缆和线路。
货叉仅能被打开到可以保证它们依然位于贴片机底部接触区域内的一个角度 （查看
接触表面见图 5.2 - 3）。
警告
因单侧承重导致的损坏危险！
设备支脚单侧承重 （例如，因为贴片机发生侧倾而致）可能导致设备支脚发生变形。
在抬升设备时请确保货叉均衡承重。
在货叉和设备之间使用一个坚固的支撑层。
在抬升设备时，请安排另一个人在一旁观察，确保设备不会向一侧倾斜。
警告
损坏的危险！
设备机架中支脚的螺纹可能会因为在地板上被拖拽或撞击而损坏。
运输设备时，请确保所有支脚都已离开地面。
