5 设置与调试 《用户手册》 SIPLACE CA- 系列 5.5 设置贴片机 使用软件版本 SC.708.0 或更新 2014 年 12 月版 简体中文 310 5.5.12 为 CA4 安装计算机单元 5.5.12.1 计算机单元 - 电气连接点 5 图 5.5 - 20 计算机单元，前 - 连接插头 (1) 电缆导向板

100%1 / 506
《用户手册》 SIPLACE CA- 系列 5 设置与调试
使用软件版本 SC.708.0 或更新 2014 年 12 月版 简体中文 5.5 设置贴片机
309
5.5.11.5 安装侧板
将接地电缆固定每个侧板上（图 5.5 - 14 中的物件 6，第 299 页），如第 303 中的图 5.5 - 16
所示。
用 6 颗半圆头螺丝将侧板固定到设备机架上。
请继续执行第 5.5.14 部分，“ 安装主要故障指示灯 ” 第 317 页。
5 设置与调试 《用户手册》 SIPLACE CA- 系列
5.5 设置贴片机 使用软件版本 SC.708.0 或更新 2014 年 12 月版 简体中文
310
5.5.12 为 CA4 安装计算机单元
5.5.12.1 计算机单元 - 电气连接点
5

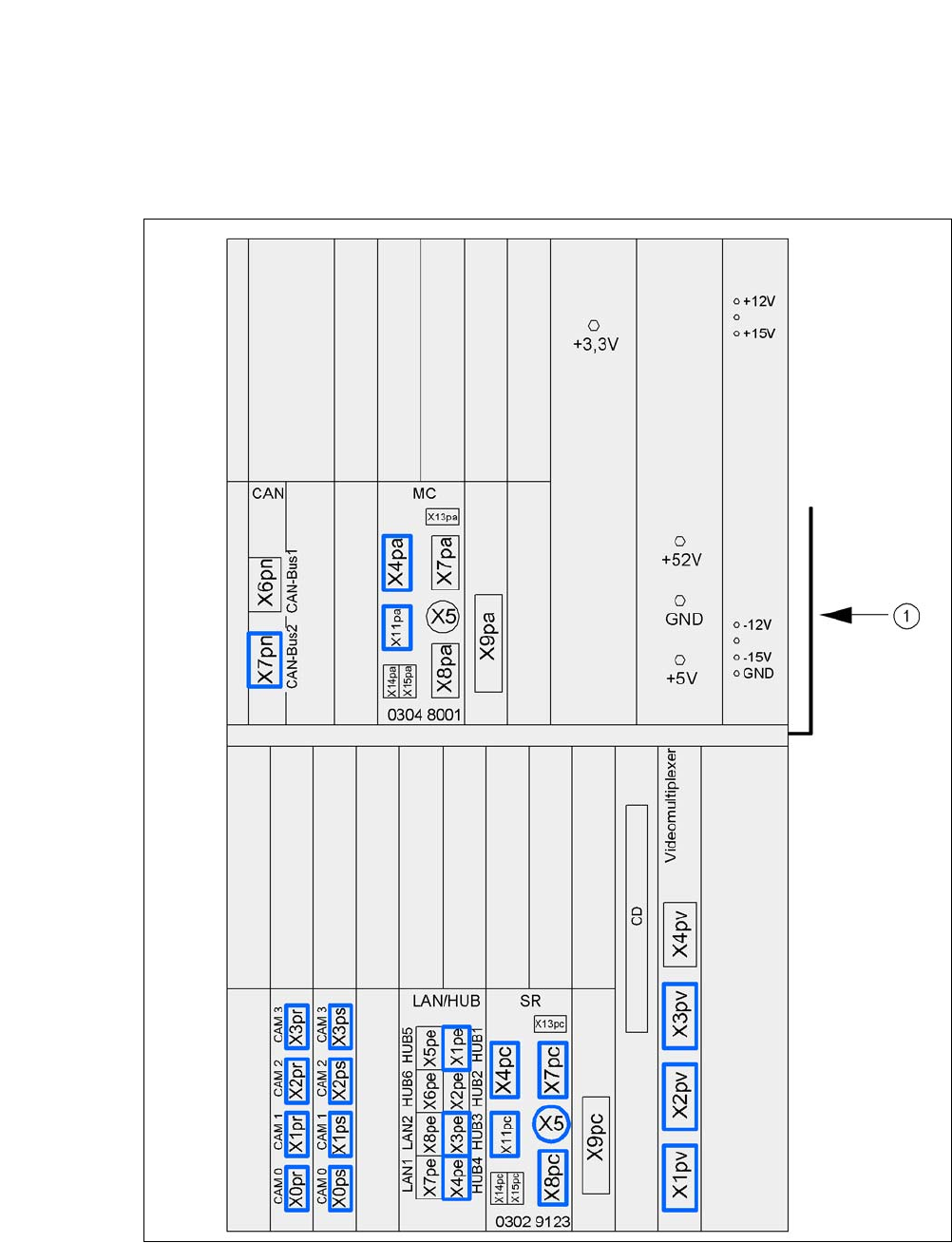

图 5.5 - 20 计算机单元，前 - 连接插头
(1) 电缆导向板
《用户手册》 SIPLACE CA- 系列 5 设置与调试
使用软件版本 SC.708.0 或更新 2014 年 12 月版 简体中文 5.5 设置贴片机
311
5
图 5.5 - 21 计算机单元，后 - 连接插头
(1) 电缆导向板
风扇
电池
+3.6V
