5 设置与调试 《用户手册》 SIPLACE CA- 系列
5.5 设置贴片机 使用软件版本 SC.708.0 或更新 2014 年 12 月版 简体中文
314
5.5.12.5 安装侧板
将接地电缆固定每个侧板上（图 5.5 - 14 中的物件 6，第 299 页），如第 303 页中的图 5.5 -
16 所示。
用 6 颗半圆头螺丝将侧板固定到设备机架上。
请继续执行第 5.5.14 部分，“ 安装主要故障指示灯 ”，第 317 页。
《用户手册》 SIPLACE CA- 系列 5 设置与调试
使用软件版本 SC.708.0 或更新 2014 年 12 月版 简体中文 5.5 设置贴片机
315
5.5.13 在 CA4 上安装轴单元
5.5.13.1 CA4 （1 号和 4 号悬臂）的轴单元 - 电气连接点
5

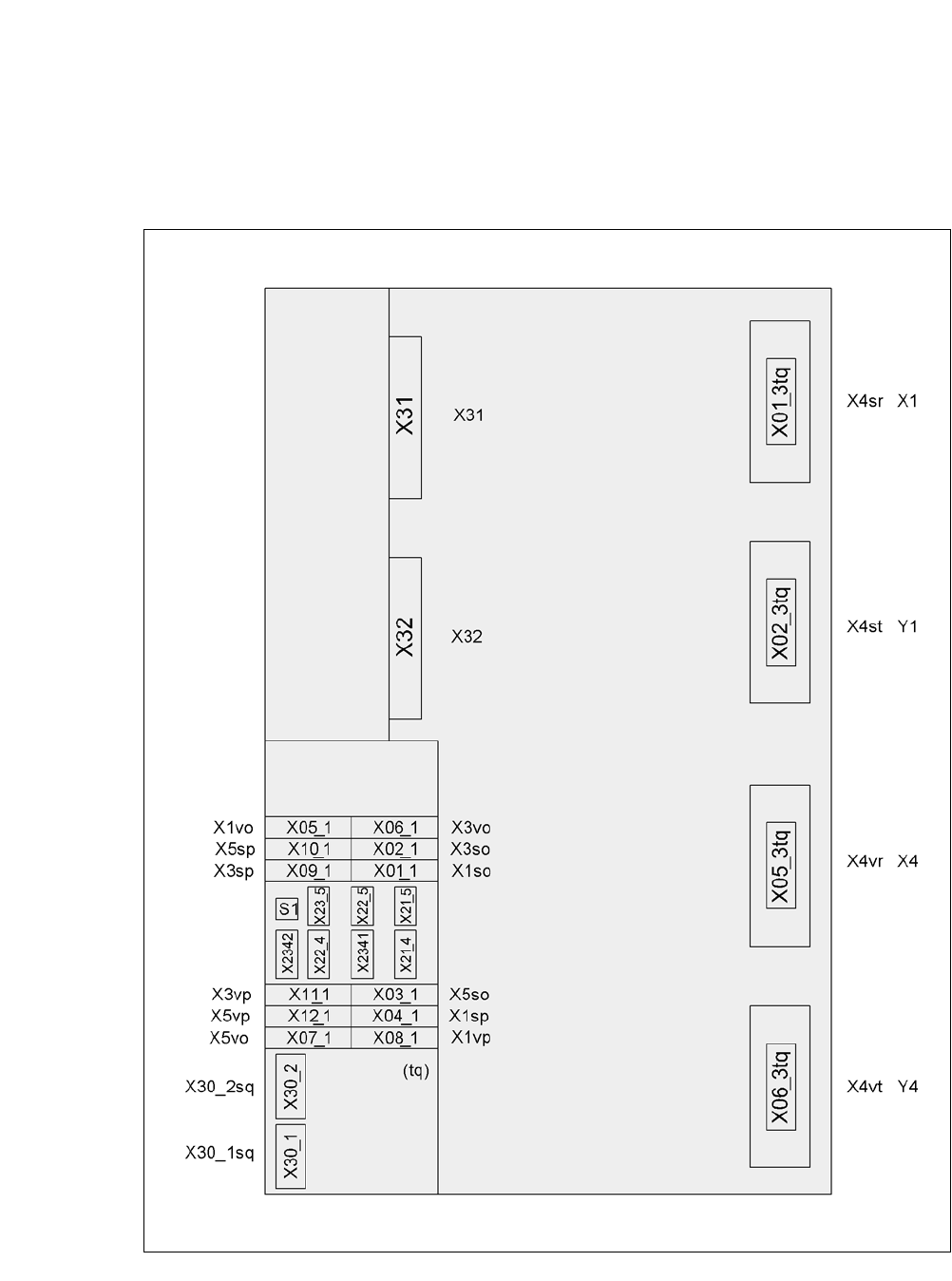

图 5.5 - 22 CA4 （1 号和 4 号悬臂）的轴单元，后侧 - 连接插头
插头插头
插头
5 设置与调试 《用户手册》 SIPLACE CA- 系列
5.5 设置贴片机 使用软件版本 SC.708.0 或更新 2014 年 12 月版 简体中文
316
5.5.13.2 CA4 （1 号和 4 号悬臂）的轴单元 - 连接插头
按照下图所示连接电源电缆：
5
5
检查 S1 的开关设置
1：关
2：关
轴单元
（1 号和 4 号）悬臂
插头
连接电缆 请注意
插头 电缆
X31
X31 03009762
03009763
03009764
03009765
03009766 W1-W5
用夹子固定连接器
X32
X32 03009822
03009823
03009824
03009825
03009827
用夹子固定连接器
X01_3tq X4sr 03009760 扣入连接器
X02_3tq X4st 03009761 扣入连接器
X05_3tq X4vr 03009820 扣入连接器
X06_3tq X4vt 03009821 扣入连接器
X01_1tq
X02_1tq
X03_1tq
X1so
X3so
X5so
03009771
03009772
03009773
一直插入到停止点
X04_1tq
X09_1tq
X10_1tq
X1sp
X3sp
X5sp
03009774
03009775
03009776
一直插入到停止点
X05_1tq
X06_1tq
X07_1tq
X1vo
X3vo
X5vo
03009831
03009832
03009833
一直插入到停止点
X08_1tq
X11_1tq
X12_1tq
X1vp
X3vp
X5vp
03009834
03009835
03009836
一直插入到停止点
X30_1tq
X30_2tq
X30_1tq
X30_2tq
03010051
03010051
上紧
