5.5.13.3 为 CA4 （1 号和 4 号 悬臂）安装轴单元
小心地将轴单元抬放到扩展套件的导轨上。
请确保您没有挤压到任何电缆。
将轴单元推入到扩展套件内直到停止点。
用半圆头螺丝固定轴单元。
插入保护盖。
将接地电缆固定到柜门上 （图 5.5 - 14 中的物件 2，第 299 页）如图 5.5 - 16，第 303 页所
示。
锁住柜门。
5.5.13.4 安装侧板
将接地电缆固定在每个侧板上（图 5.5 - 14 中的物件 6，第 299 页），如第 303 页中的图 5.5
- 16 所示。
用 6 颗半圆头螺丝将侧板固定到设备机架上。
5.5.14 安装主要故障指示灯
将主要故障指示灯的电缆连接到基础贴片机的电缆上。
将主要故障指示灯插入到插孔中（图 5.5 - 23 中的物件 2，第 318 页），直到主要故障指示灯
的管子被足够深地推入到下方的终端里。
将插孔下的六角套筒螺丝 （图 5.5 - 23 中的物件 3，第 318 页）拧紧。
5 设置与调试 《用户手册》 SIPLACE CA- 系列
5.5 设置贴片机 使用软件版本 SC.708.0 或更新 2014 年 12 月版 简体中文
318
5

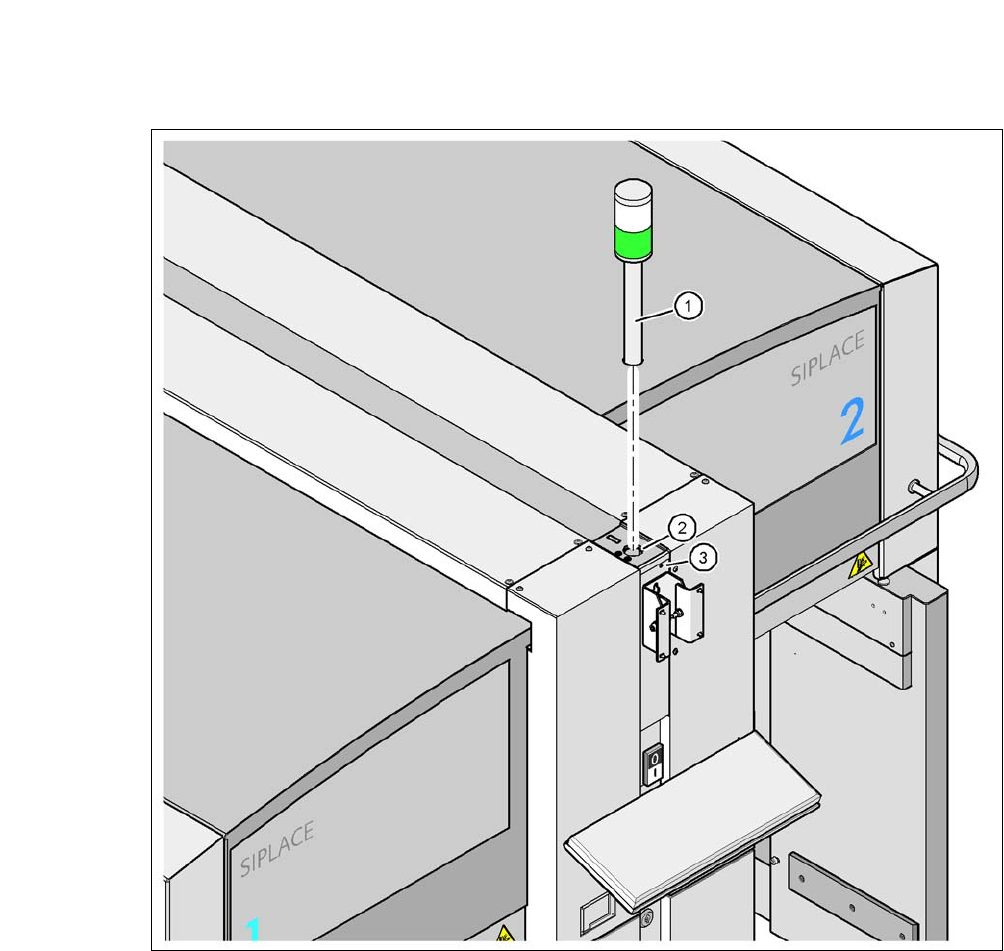

图 5.5 - 23 安装主要指示灯
(1) 主要指示灯
(2) 安装主要指示灯的插孔
(3) 锁定螺丝的插孔
5.5.15 固定显示器
将显示器固定在其位置上并连接电缆。
检查电缆的连接情况
《用户手册》 SIPLACE CA- 系列 5 设置与调试
使用软件版本 SC.708.0 或更新 2014 年 12 月版 简体中文 5.5 设置贴片机
319
5.5.16 将贴片机集成到生产线中
请遵循 5.5.2 部分，第 275 页中的一般警告。
有关工具和设备的详细信息，请参阅 5.5.3 部分，第 276 页。
5.5.16.1 叉车的摆放
5

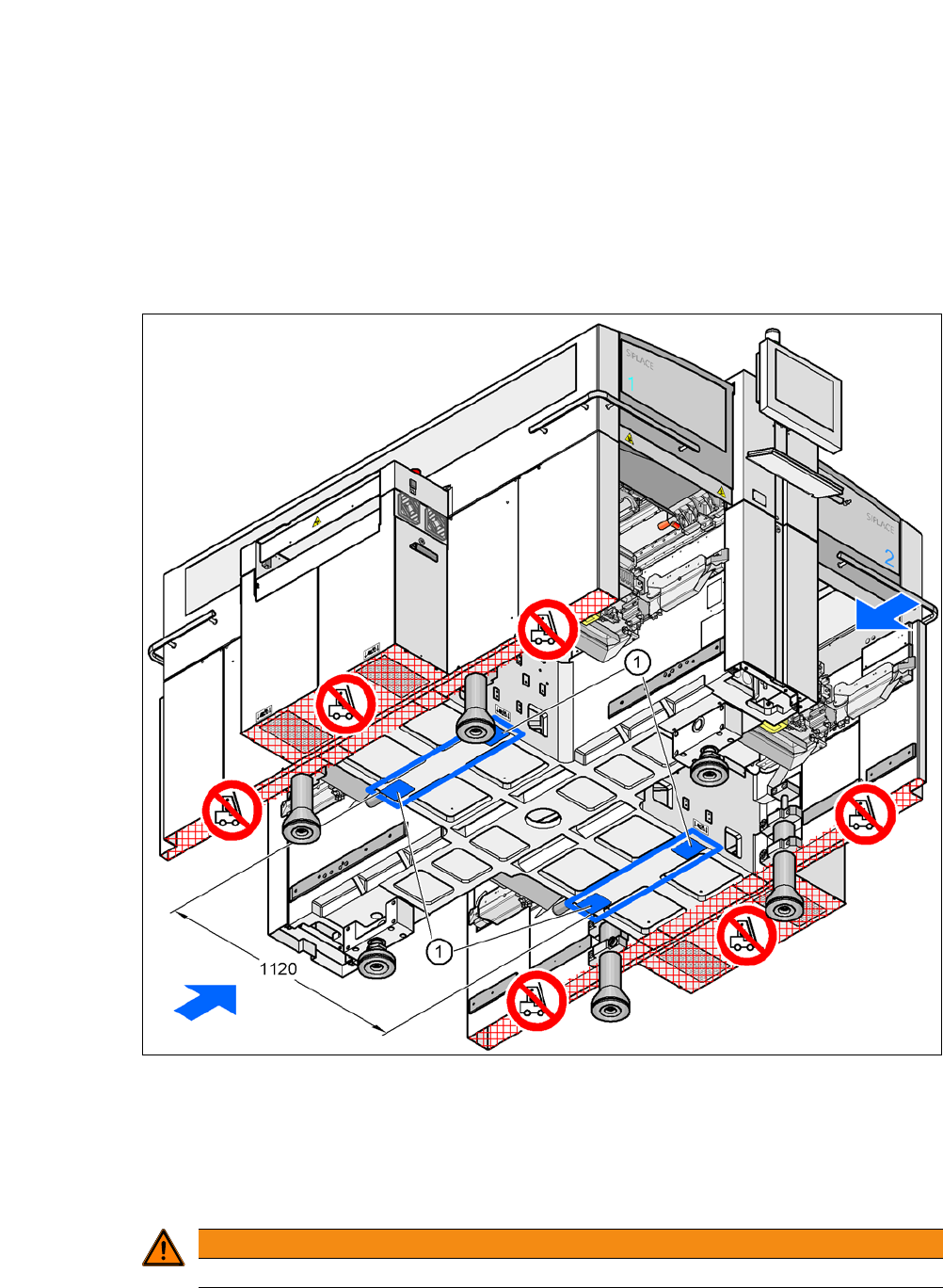

图 5.5 - 24 接触表面 - 货叉穿过 PCB 的输送方向
(1) 叉车货叉的接触表面
让叉车与 PCB 传送导轨呈正确的角度并打开货叉，直到贴片机的接触表面均匀落在货叉上。
5.5 - 24).
5
警告
为避免带来不可挽回的损坏，请在抬升设备
前
注意以下几点。
