5 设置与调试 《用户手册》 SIPLACE CA- 系列 5.5 设置贴片机 使用软件版本 SC.708.0 或更新 2014 年 12 月版 简体中文 324 请确保设备中部支脚没有被拧出太多，否则它们 将导致贴片机不平衡。 5 图 5.5 - 28 对齐和锁定设备中部支脚 使用设备水平仪重新检查贴片机的确切对齐情况 。 使用尺寸 65 的叉形扳手拧紧 M2 4 锁定螺母 （物件 3） 。 5.5.18 拆除装运支撑架 …
《用户手册》 SIPLACE CA- 系列 5 设置与调试
使用软件版本 SC.708.0 或更新 2014 年 12 月版 简体中文 5.5 设置贴片机
323
5

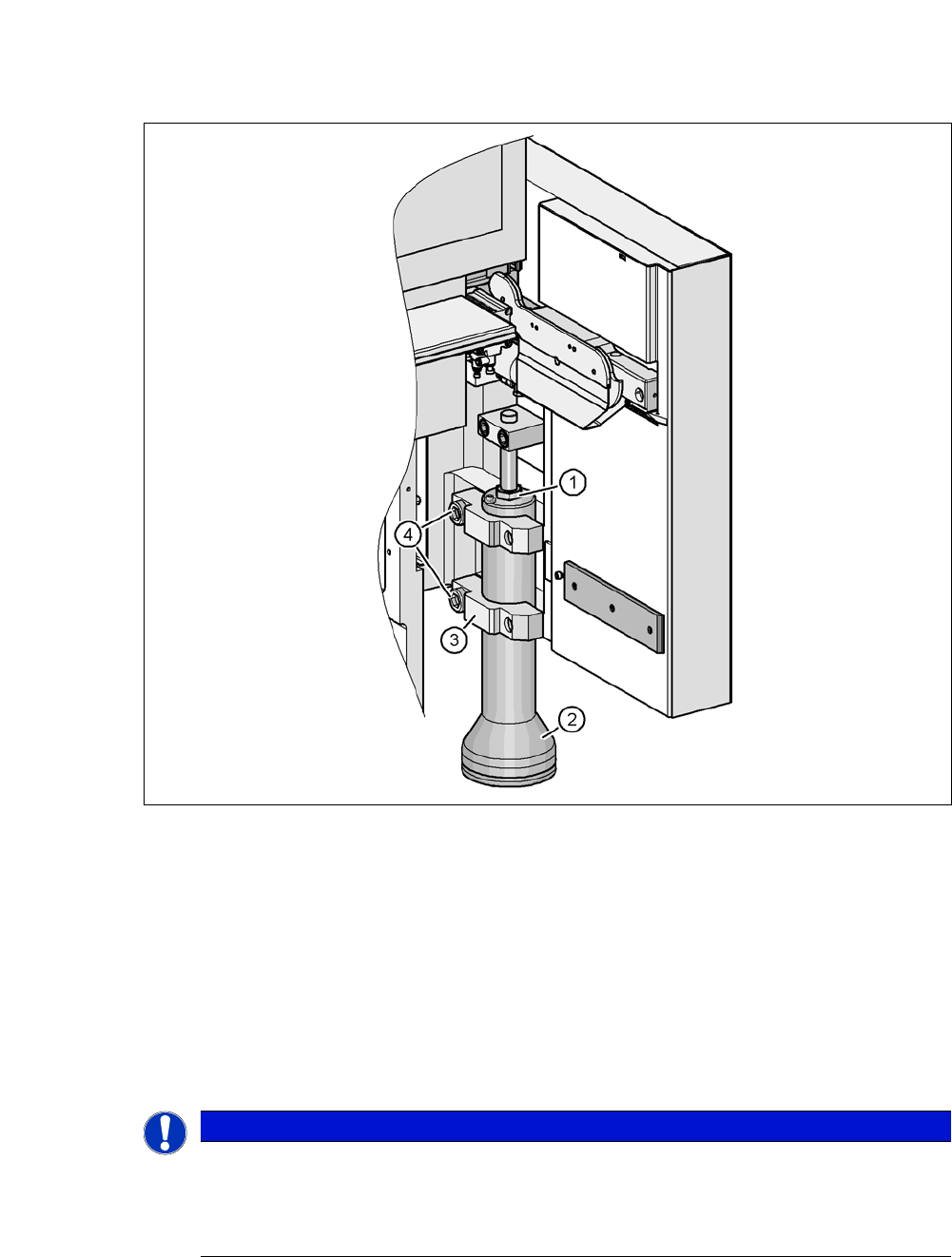

图 5.5 - 27 设置设备外部支脚的高度
(1) 调节高度的 M24x2x120 设置螺丝
(2) 设备外部支脚
(3) 夹持片
(4) M24x90 六角套筒螺丝
检查要求的印制板传送导轨高度。
贴片机正确对齐后，使用扭矩扳手拧紧 M24x90 六角套筒螺丝 （物件 4），将所有设备外部
支脚 （物件 3）的夹持片夹紧。
5
使用钩形扳手将设备中部支脚拧松约 135 - 145，直到它们牢固着地。
请注意
低拧紧扭矩的振动
拧紧扭矩为 130 Nm。如果您使用了一个更低的拧紧扭矩，贴片机将有可能容易发生振
动。
使用足够高的拧紧扭矩。
5 设置与调试 《用户手册》 SIPLACE CA- 系列
5.5 设置贴片机 使用软件版本 SC.708.0 或更新 2014 年 12 月版 简体中文
324
请确保设备中部支脚没有被拧出太多，否则它们将导致贴片机不平衡。
5
图 5.5 - 28 对齐和锁定设备中部支脚
使用设备水平仪重新检查贴片机的确切对齐情况。
使用尺寸 65 的叉形扳手拧紧 M24 锁定螺母 （物件 3）。
5.5.18 拆除装运支撑架
– 从悬臂轴上拆除所有装运用的支撑架。
5.5.19 去除导轨的防腐蚀保护
在交付前贴片机已用防腐蚀保护剂进行处理。
5
5
(1) 垫块
(2) 设备中部支脚
(3) M24 锁定螺母
谨慎
缩短轴承和导轨的生产寿命！
如果轴上的防腐蚀保护剂与轴承润滑脂混合，会明显降低轴承和导轨的使用寿命。
因此在调试期间首次来回移动贴片机轴时，应该先去掉所有轴和轴承上的防腐保护
物。
使用 《维护说明》中介绍的润滑脂为所有轴和轴承润滑。
谨慎
损坏轴承润滑脂的危险！
酒精会破坏导轨槽中的轴承润滑脂。
在清洁导轨和光栅尺时，请确保没有酒精进入引导推车中。
《用户手册》 SIPLACE CA- 系列 5 设置与调试
使用软件版本 SC.708.0 或更新 2014 年 12 月版 简体中文 5.6 安装 SWS
325
5.6 安装 SWS
5
5.6.1 警告说明
5
5
5
5
5
谨慎
在安装 SWS 前，请确保贴片机已经完成装配。（见 5.5 部分）
警告
请遵守适用的意外预防规范！
只有 ASM 工程师或有资质人员才能设置和调试贴片机。
始终遵守相关的事故预防规定。
警告
在 SWS 底部进行装配作业时发生人身伤害的危险！
所有组件和配件都必须从上方安装。 在设备底部进行装配作业时存在发生人身伤害的危
险！
在装配或安装时，绝不要躺在 SWS 下方。
通过合适措施固定 SWS。叉车不得作为唯一的支撑物使用。
警告
执行装配作业时发生人身伤害的危险！
在装配时不正确地放置悬臂将限制贴片头间隙因而可能导致人身伤害。
请注意将悬臂放置在印制板传送区域上方。
警告
调整 SWS 的高度！
调整 SWS 的高度时，需要由两个人来完成：
– 一个人负责完成所要求的装配作业
– 另一个人负责观察装配期间被抬升的 SWS 的稳定性。
警告
有夹伤的危险！！
运输 SWS 时有夹伤脚的危险。
请穿上特别的强化鞋。
