《用户手册》 SIPLACE CA- 系列 5 设置与调试 使用软件版本 SC.708.0 或更新 2014 年 1 2 月版 简体中文 5.6 安装 SWS 329 5.6.3.3 将 SWS 连接到贴片机 SWS 连接件必须按照以下指示连接 到贴片机上： – CAN 总线连接 件 X1x6 和 X1x 5 – 压缩空气连接件 到压缩空气连接件上 – FFI 通 讯交互界面 W11 到 FFI 通讯交互界面 X1x3 5 图 5.6 …
5 设置与调试 《用户手册》 SIPLACE CA- 系列
5.6 安装 SWS 使用软件版本 SC.708.0 或更新 2014 年 12 月版 简体中文
328
小心地将 SWS 推入到贴片机内，直到到达缓冲件前 30 cm 处 （见下图），这样您就会依然
有足够的空间连接 SWS 和贴片机的连接件。
5

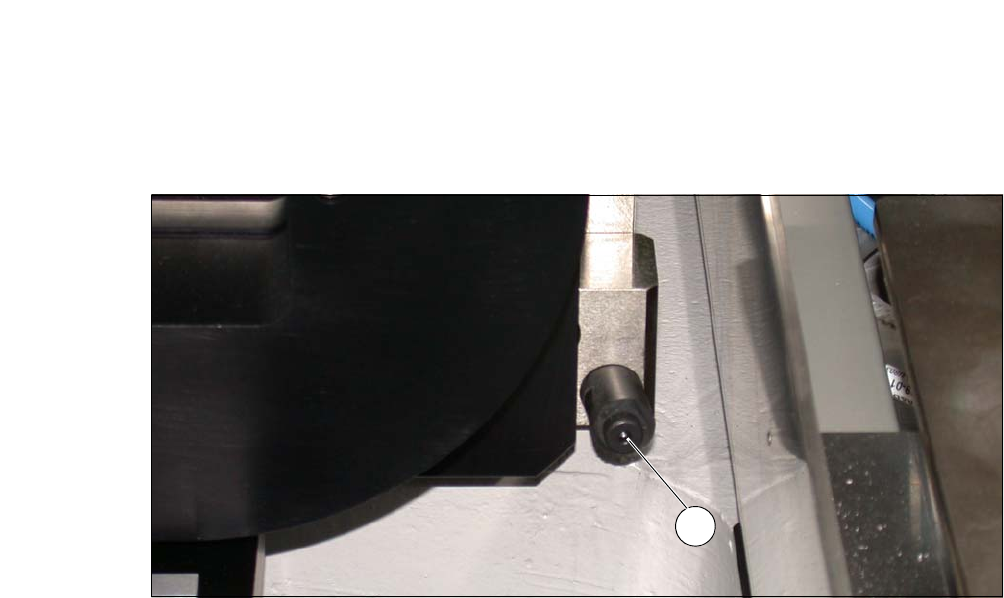

图 5.6 - 2 缓冲件
(1) 缓冲件
1
《用户手册》 SIPLACE CA- 系列 5 设置与调试
使用软件版本 SC.708.0 或更新 2014 年 12 月版 简体中文 5.6 安装 SWS
329
5.6.3.3 将 SWS 连接到贴片机
SWS 连接件必须按照以下指示连接到贴片机上：
– CAN 总线连接件 X1x6 和 X1x5
– 压缩空气连接件到压缩空气连接件上
– FFI 通讯交互界面 W11 到 FFI 通讯交互界面 X1x3
5

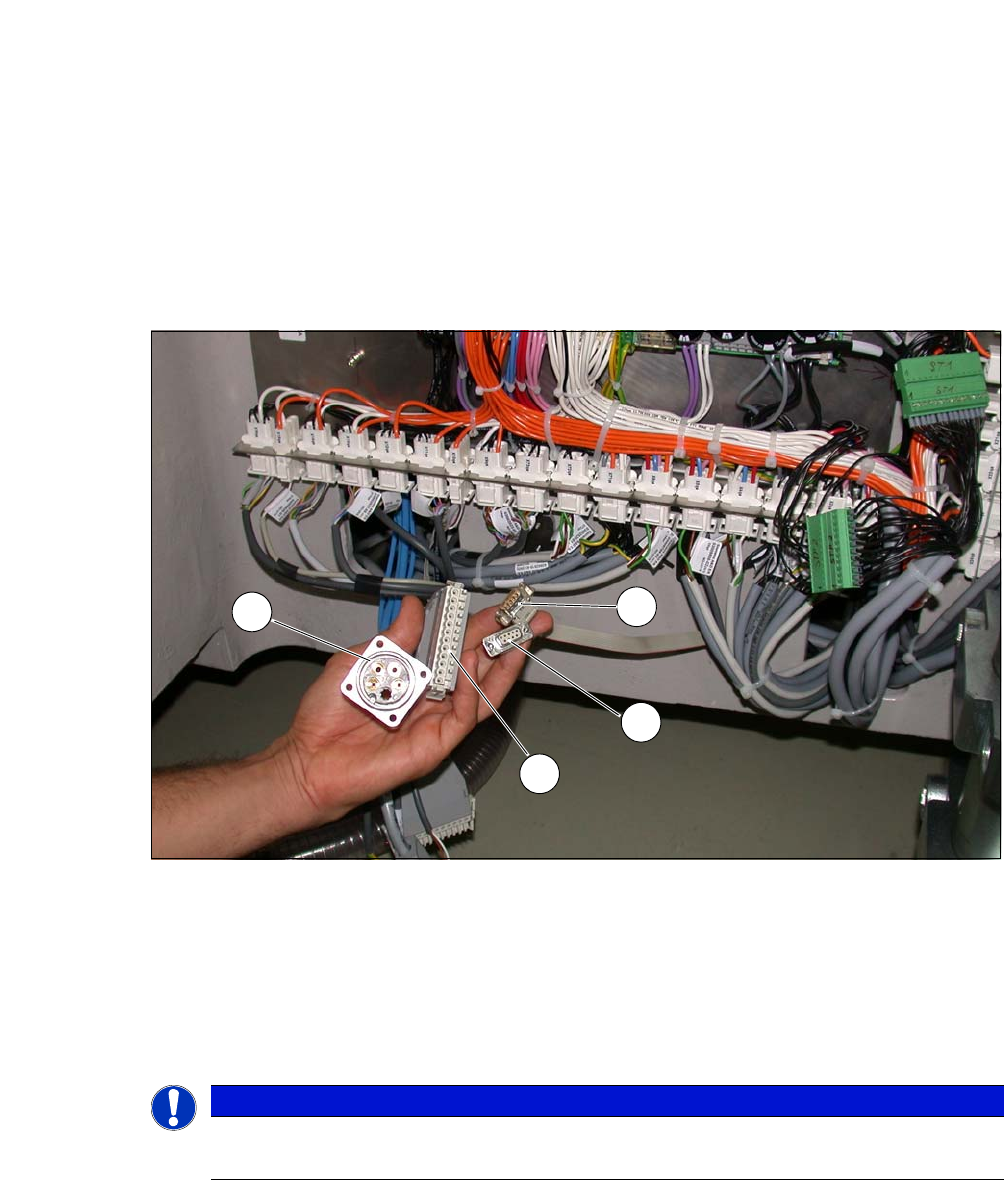

图 5.6 - 3 贴片机上的连接件位置
(1) CAN 总线连接件 X1x5
(2) CAN 总线连接件 X1x6
(3) 压缩空气连接 （改装型虚拟连接器 [03011592-01]）
(4) FFI 通讯连接件 X1x3
5
请注意
在安装后将无法继续访问连接点
在执行对齐和最后的校准前将 SWS 连接到贴片机。
1
2
3
4
5 设置与调试 《用户手册》 SIPLACE CA- 系列
5.6 安装 SWS 使用软件版本 SC.708.0 或更新 2014 年 12 月版 简体中文
330
5.6.3.4 SWS 的最终校准
使用叉车或手摇起重机将 SWS 小心地推入到贴片机内，直到停止在缓冲件处。
用叉车或手摇起重机小心地下放 SWS，直到它平稳地下放在贴片机的接触杆上。
5
安装 SWS 时需要使用到以下螺丝：
–3x M8
–2x M6
– 用于角架的 4x M6 （装配位置 2 颗，晶圆台 2 颗 )
– 1x 装配螺丝
5
用一颗 M8 螺丝松弛地固定后侧夹抓 （6）。
插入剩余的螺丝并松弛地上紧。
5
用一个 10 Nm 的扭矩一颗接一颗地固定好 M6 螺丝 （物件 4 和 5）。
用一个 18 Nm 的扭矩一颗接一颗地固定好 M8 螺丝 （物件 1、2 和 6）。
用一个 13-14 Nm 的扭距固定物件 3 中的装配螺丝。
用 M6 螺丝 （物件 7 和 8）固定晶圆台的角架。
用 2 颗 M6 螺丝将角架固定在晶圆台上。
谨慎
侧倾的危险！
如果在拧紧 SWS 的螺丝前下放手摇起重机，就会有 SWS 发生侧倾的危险。
在 SWS 的螺丝被拧紧前不要过多地下放手摇起重机。
在下放时，请安排第二个人检查 SWS 的稳定性。
请注意
其他螺丝
在最后安装时，请遵守以下螺丝的顺序。
请注意
SWS 的正确位置通过装配螺丝和贴片机的接触杆来确保。
