《用户手册》 SIPLACE CA- 系列 5 设置与调试
使用软件版本 SC.708.0 或更新 2014 年 12 月版 简体中文 5.6 安装 SWS
331
5

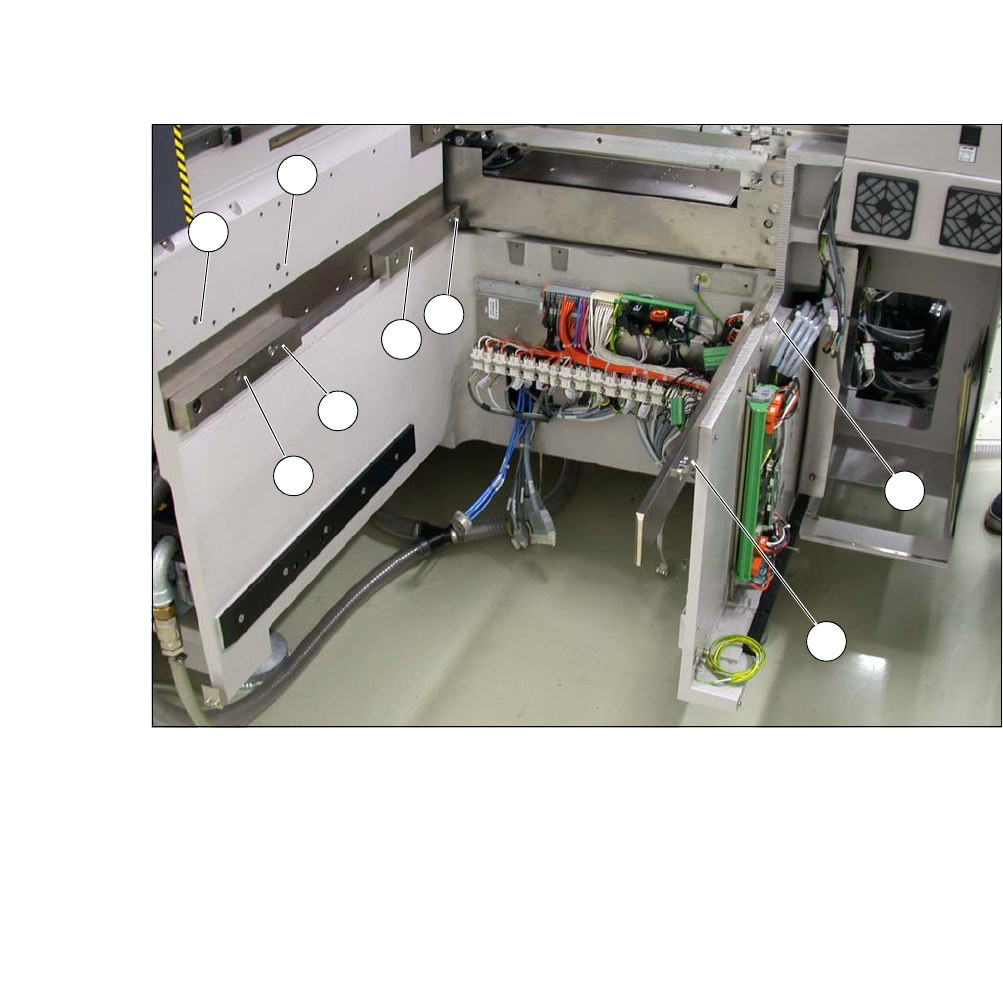

图 5.6 - 4 在 SIPLACE 装配位置上 SWS 的螺丝位置图示
您现在可以移开叉车 / 手摇起重机了。
(1) M8 (2) M8
(3) 装配螺丝 (4) M6
(5) M6 (6) M8 用于夹抓
(7) M6 用于角架 (8) M6 用于角架
2
3
5
4
1
7
8
6
5 设置与调试 《用户手册》 SIPLACE CA- 系列
5.6 安装 SWS 使用软件版本 SC.708.0 或更新 2014 年 12 月版 简体中文
332
5.6.4 移除运输锁
– 移除所有运输锁：
– 翻转旋转轴
– 晶圆台 （X/Y 轴）
– 晶圆交换器馈入轴 （如有）
5.6.5 去除导轨的防腐蚀保护
检查 SWS 是否涂覆了防腐蚀保护剂。在设置 SWS 前必须将其清除。
5
5
5.6.6 电源
在完成最后的调试后，将 SWS 连接到电源上。
谨慎
缩短轴承和导轨的生产寿命！
如果轴上的防腐蚀保护剂与轴承润滑脂混合，会明显降低轴承和导轨的使用寿命。
因此在调试期间首次来回移动贴片机轴时，应该先去掉所有轴和轴承上的防腐保护
物。
使用 《维护说明》中介绍的润滑脂为所有轴和轴承润滑。
谨慎
损坏轴承润滑脂的危险！
酒精会破坏导轨槽中的轴承润滑脂。
在清洁导轨和光栅尺时，请确保没有酒精进入引导推车中。
《用户手册》 SIPLACE CA- 系列 5 设置与调试
使用软件版本 SC.708.0 或更新 2014 年 12 月版 简体中文 5.7 根据 PCB 传送导轨的高度调整 SIPLACE X- 系列元件料车
333
5.7 根据 PCB 传送导轨的高度调整 SIPLACE X- 系列元件
料车
仅需要几个简单的步骤就可以将 X 供料器模块元件料车调整到以下的 PCB 传送导轨高度：
900 mm ± 15 mm、930 mm ± 15 mm （标准高度） 950 mm ± 15 mm （SMEMA 高度） 5
5

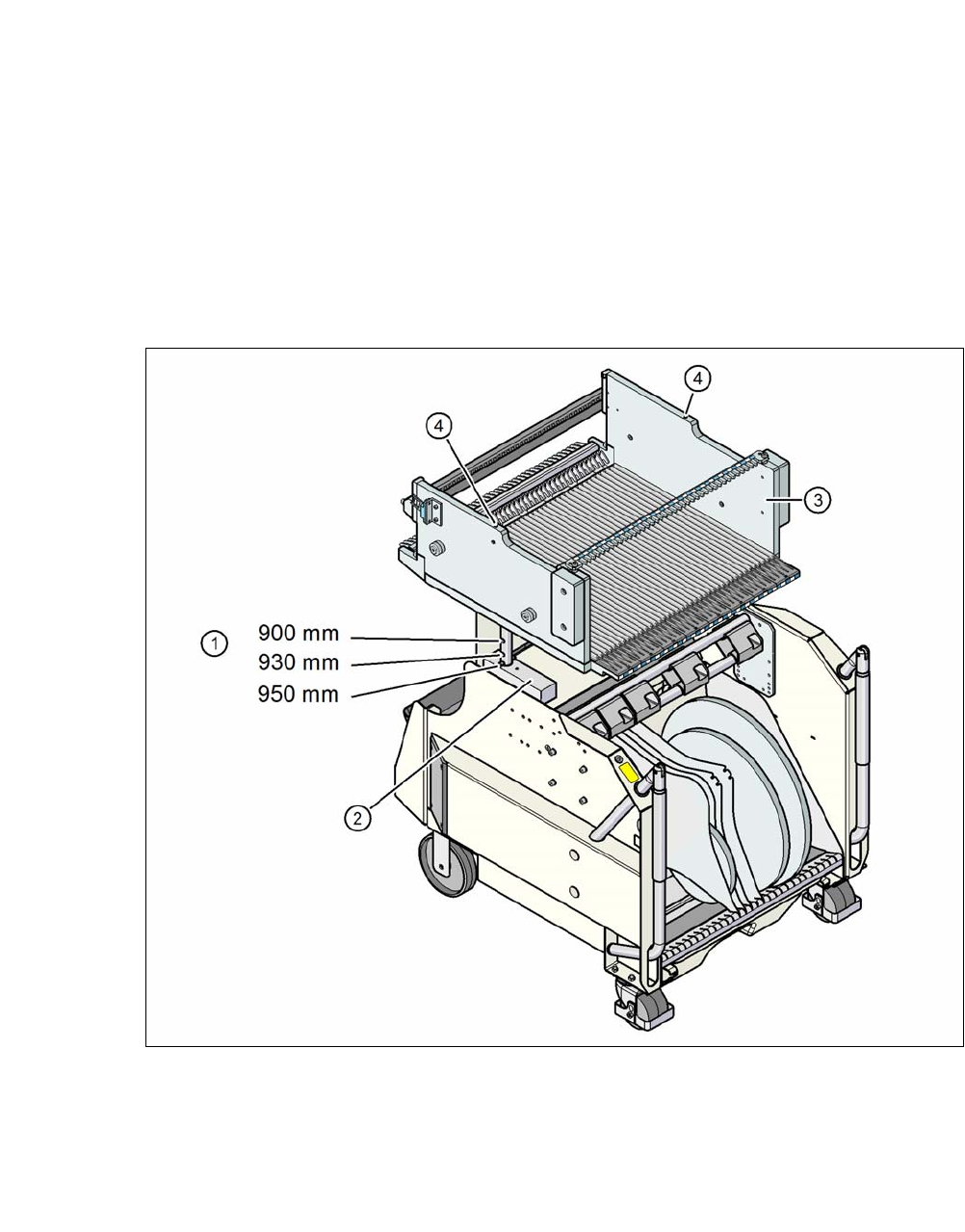

图 5.7 - 1 元件料车 （SIPLACE X- 系列）带有一条高度为 950 mm 的 PCB 传送导轨
(1) 导柱上用于将 PCB 传送高度调整为 900、930 和 950 mm 的插孔。
(2) 支撑块
(3) 转换料台
(4) 触发 COT 插入件中的安全开关的触点
