6.6.5 在料带容器中插入分隔板
分隔板有不同的边缘，可以用两种方式插入到料带容器内。如果使用芯轴，则分隔板的芯轴
凹槽应对着上方（请参阅图 6.6 - 3
中的物件 4）。如果您不使用芯轴，那么分隔板的
倒圆角
边
缘就会对着上方 （请参阅图 6.6 - 3
中的物件 5）。
按照图 6.6 - 3 中所示插入分隔板，并记住料带容器的最小分格是 2x 的分格。 这将有助于避
免发生贴片错误。
检查分隔板是否已啮合在三个导轨的同一个位置上。否则，分隔板会发生偏移或弯曲。
6

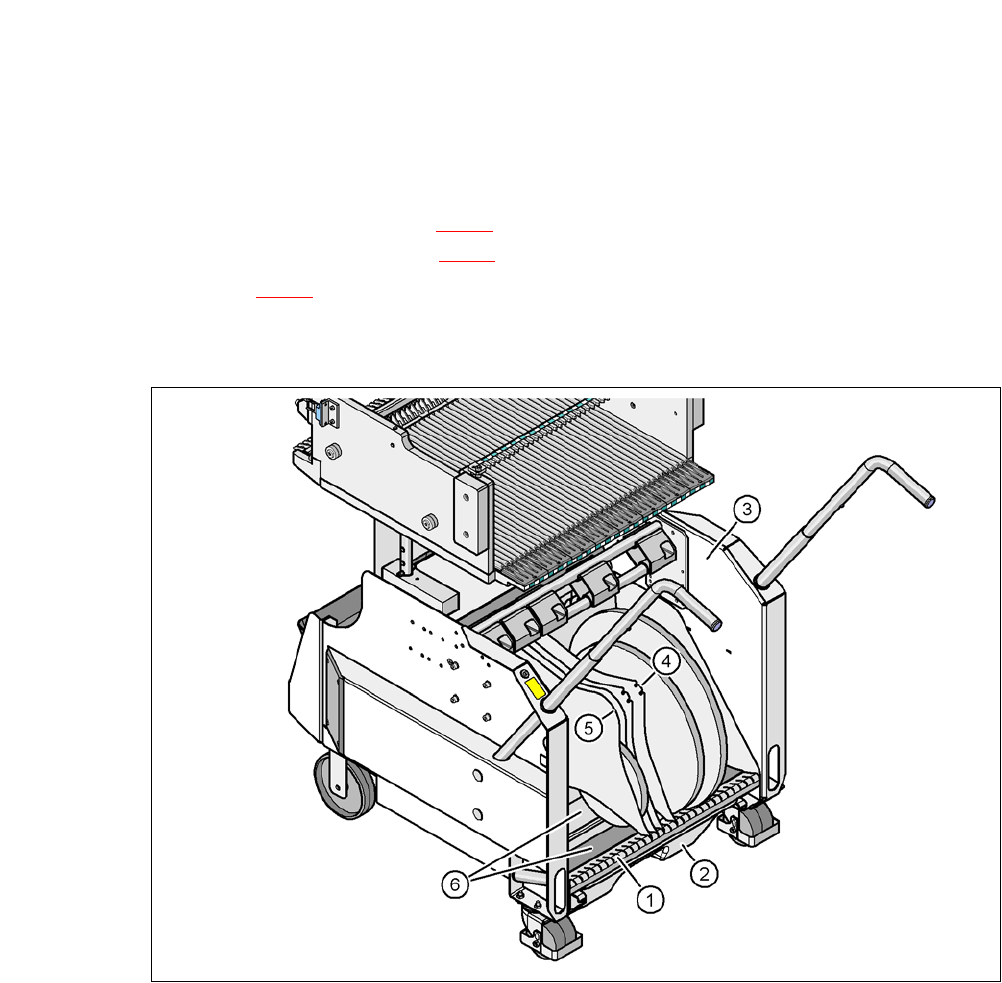

图 6.6 - 3 料带容器中的分隔板
(1) 分隔板的导轨
(2) 废料带容器
(3) 料带容器
(4) 使用芯轴时分隔板的位置
(5) 未使用芯轴时分隔板的位置
(6) 料带卷盘的滑动支撑件
6 设备上的作业 《用户手册》 SIPLACE CA- 系列
6.6 执行一次目视检查 使用软件版本 SC.708.0 或更新 2014 年 12 月版 简体中文
362
6.6.6 为大料带卷盘使用芯轴
6
6

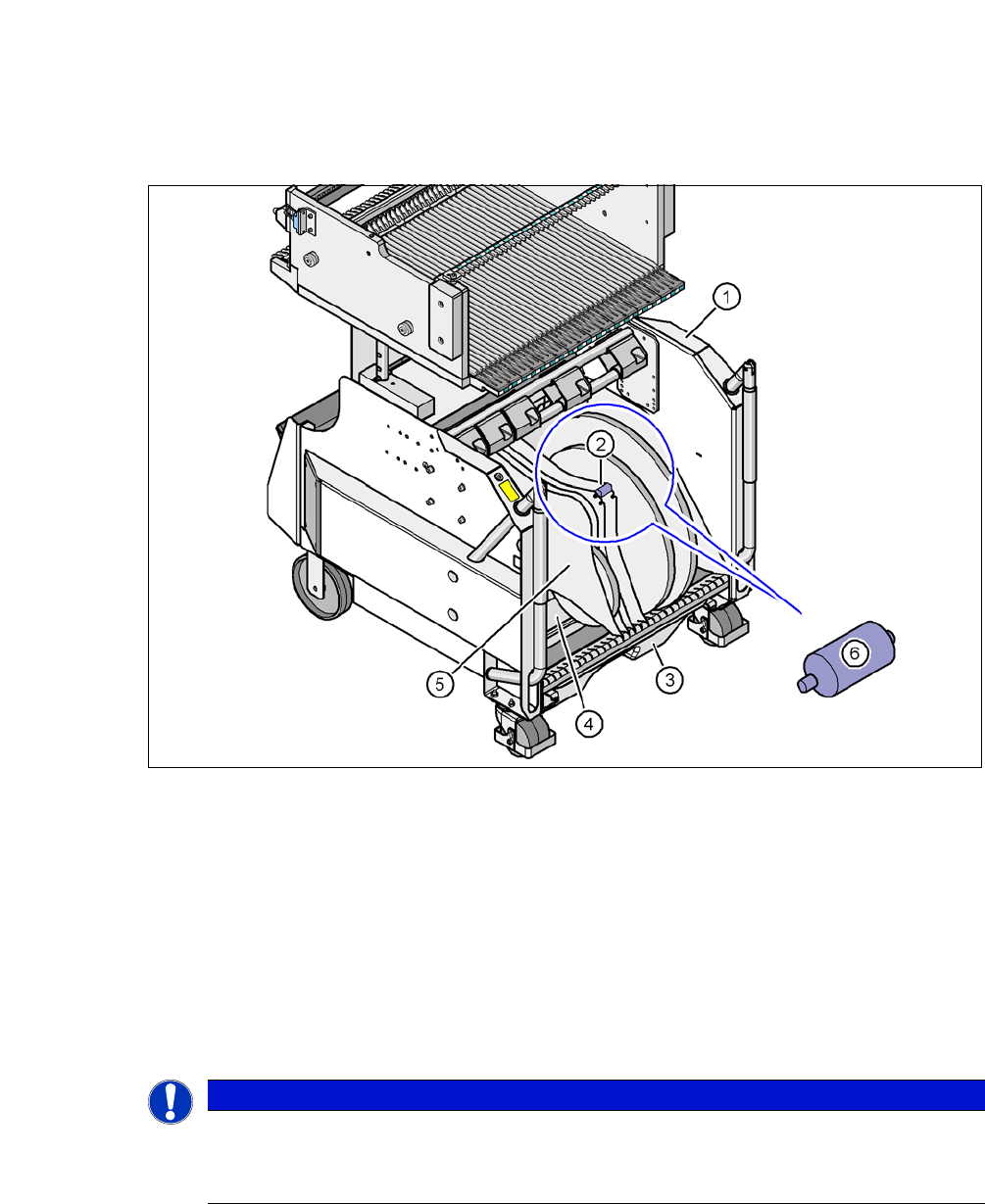

图 6.6 - 4 SIPLACE X- 系列元件料车，带料带容器和芯轴
(1) 元件料车
(2) 芯轴的位置
(3) 废料带容器
(4) 料带容器
(5) 分隔板
(6) 芯轴 （缩放）
6
请注意
使用芯轴
SIPLACE X- 系列元件料车一般不需要芯轴
如果在 X 供料器模块上频繁出现 “Timeout （超时）” 错误信息那么请使用芯轴。
《用户手册》 SIPLACE CA- 系列 6 设备上的作业
使用软件版本 SC.708.0 或更新 2014 年 12 月版 简体中文 6.7 配置供料器模块
363
6.7 配置供料器模块
6.7.1 处理供料器模块时的注意事项
供料器模块是精密器件。所以，处理供料器模块时需要小心。
避免供料器模块撞上障碍物。
切勿将供料器模块摔到地上。
进行预防性维护时始终使用适宜的工具。
6.7.2 拆卸转换料台上的 X 供料器模块
6

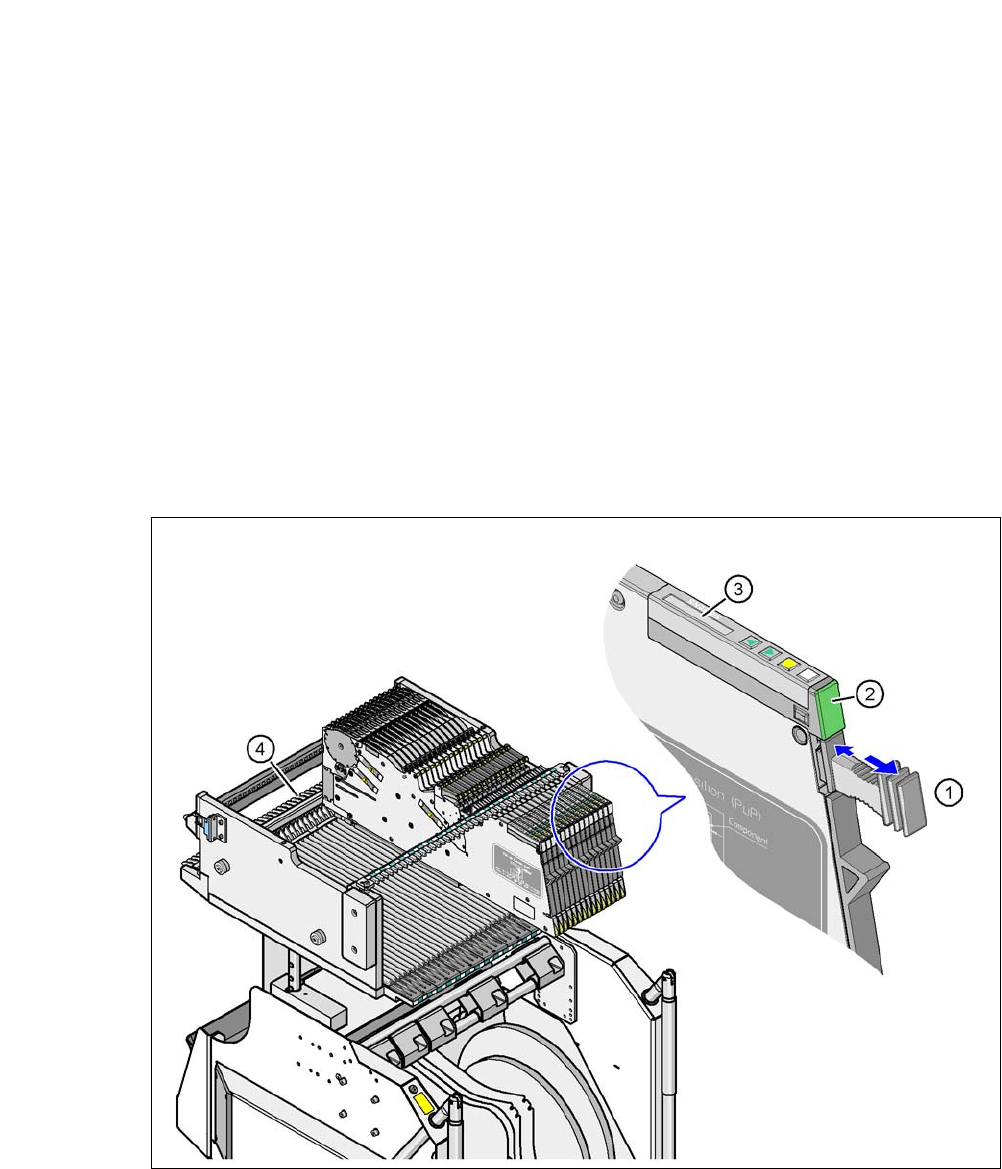

图 6.7 - 1 拆卸转换料台上的 X 供料器模块
(1) 移除握柄
(2) 状态显示装置
(3) LCD 显示屏
(4) 锁定 X 供料器模块的插销
