《用户手册》 SIPLACE CA- 系列 6 设备上的作业 使用软件版本 SC.708.0 或更新 2014 年 1 2 月版 简体中文 6.7 配置供料器模块 365 如果移除握柄 （物件 1）仍然位于突出位置，请将其锁 定。 6 图 6.7 - 2 使用前检查 X 供料器模块 (1) 移除握柄 (2) 盖箔摇杆 (3) 拾取窗口 (4) 抬升和锁定拾取窗口 的控制杆 (5) 元件弃置舱
6 设备上的作业 《用户手册》 SIPLACE CA- 系列
6.7 配置供料器模块 使用软件版本 SC.708.0 或更新 2014 年 12 月版 简体中文
364
待机时，如果在当前设置中已包含了此 X 轴供料器模块，那么状态显示灯 （图 6.7 - 1
中的物件
2）将亮起绿色。如果当前的设置不包含此供料器模块，则状态显示灯将保持关闭状态。
已用插销将 X 供料器模块锁定在转换料台位置，所以不能拔出。从拆卸转换料台上的供料器模块
的程序如下：
按压移除握柄 （图 6.7 - 1 中的物件 1）。移除握柄弹出，同时关闭状态显示灯。
等待大约 1 秒钟，直到固定锁 （图 6.7 - 1 中的物件 4）放开供料器模块。
使用移除握柄将供料器模块从转换料台拉出。如果等待时间长于 5 秒钟，供料器模块将
再次被锁住。状态显示灯将亮起红色，同时在 LCD 显示屏的信息会是 “ 握柄 --->>” （图
6.7 - 1
中的物件 3）。
再次啮合移除握柄。如果当前设置中包含了此 X 供料器模块，则状态显示灯亮起绿色，
且料槽编号和增量将再次出现在 LCD 显示屏上。
再次下压移除握柄 （图 6.7 - 1 中的物件 1）然后将供料器模块拉出转换料台。
6.7.3 使用元件料车上的 X 供料器模块 （X- 系列）
6.7.3.1 使用前检查 X 供料器模块
在转换料台上使用供料器模块之前，需注意以下几点：
供料器模块必须状态完好。
轻敲料膜摇杆 （图 6.7 - 2 中的物件 2）以确保它不会发粘。
检查拾取窗口 （图 6.7 - 2 中的物件 3）周围的区域内是否有遗落的元件。
6
将控制杆略微向前下压 （图 6.7 - 2 中的物件 4）以打开拾取窗口 （图 6.7 - 2 中的物件
3）。这将轻微提升拾取窗口。
6
清除拾取窗口下的任何遗落元件。
通过将控制杆 （物件 4）推回起始位置关闭拾取窗口 （物件 4）。
用带有适宜吸嘴的吸尘器或毛刷清除转换料台上的遗落元件。
6
请注意
将元件摇出供料器模块之前，先清空元件弃置舱 （图 6.7 - 2 中的物件 5）。
请注意
料带被插入后，被拉紧的盖箔将持续传送料带并暴露元件。
如果已插入元件料带，请勿按下控制杆。
请注意
如果已插入元件料带，则请将其修剪到与供料器模块前端齐平的位置。
《用户手册》 SIPLACE CA- 系列 6 设备上的作业
使用软件版本 SC.708.0 或更新 2014 年 12 月版 简体中文 6.7 配置供料器模块
365
如果移除握柄 （物件 1）仍然位于突出位置，请将其锁定。
6
图 6.7 - 2 使用前检查 X 供料器模块
(1) 移除握柄 (2) 盖箔摇杆
(3) 拾取窗口 (4) 抬升和锁定拾取窗口的控制杆
(5) 元件弃置舱
6 设备上的作业 《用户手册》 SIPLACE CA- 系列
6.7 配置供料器模块 使用软件版本 SC.708.0 或更新 2014 年 12 月版 简体中文
366
6.7.3.2 将 X 供料器模块插入转换料台
6

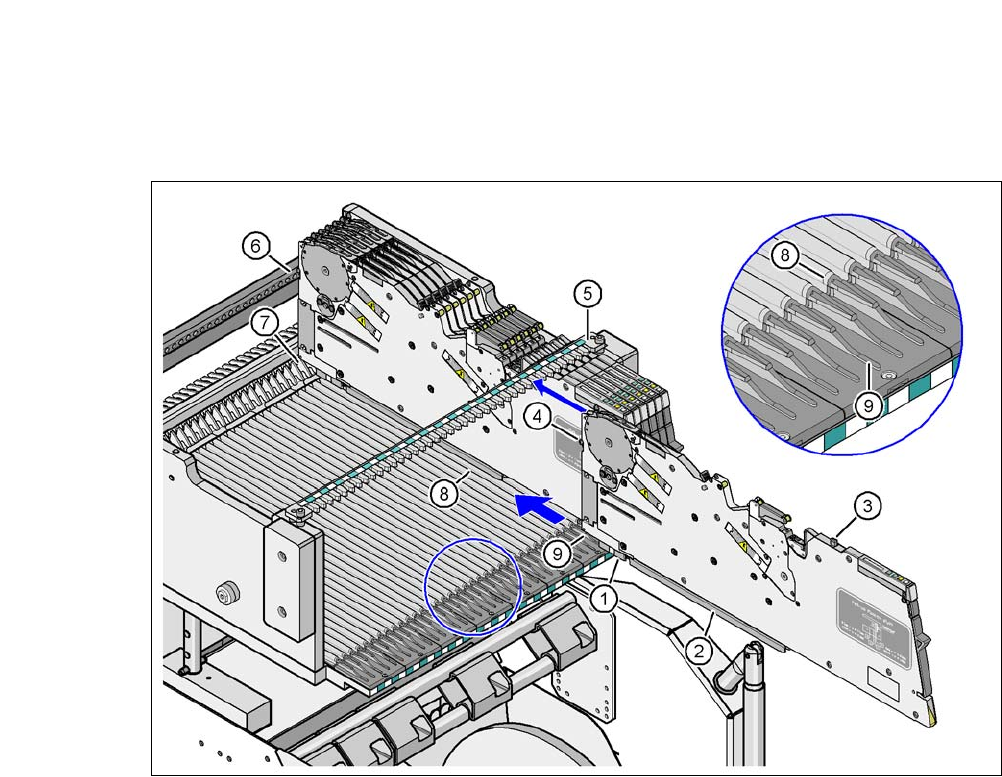

图 6.7 - 3 将 X 供料器模块插入转换料台
(1) X 供料器模块的前滑动导块
(2) X 供料器模块的后滑动导块
(3) X 供料器模块的 “ 后 ” 对中销
(4) X 供料器模块的 “ 前 ” 对中销
(5) 卡住 “ 后 ” 对中销的对中杆凹室
(6) 转换料台上卡住 “ 前 ” 对中销的对中孔
(7) 锁定插销
(8) 转换料台导轨曲线 （Ω 曲线）
(9) 供料器模块的插入辅助装置
6
将供料器模块 （物件 9）的前滑动导块 （物件 1）安放到元件料台的插入辅助装置上。
将供料器模块保持在垂直位置并沿着导轨曲线 （物件 8）将其向前推送。供料器模块的前
（物件 1）和后 （物件 2）滑动导块滑到导轨曲线上 （物件 8）。
小心地进一步向前推送供料器模块，直到 “ 前 ” 对中销 （物件 4）被推入到对中孔中 （物件
6）。
