6.7.4.3 将料带插入 X 供料器模块
6

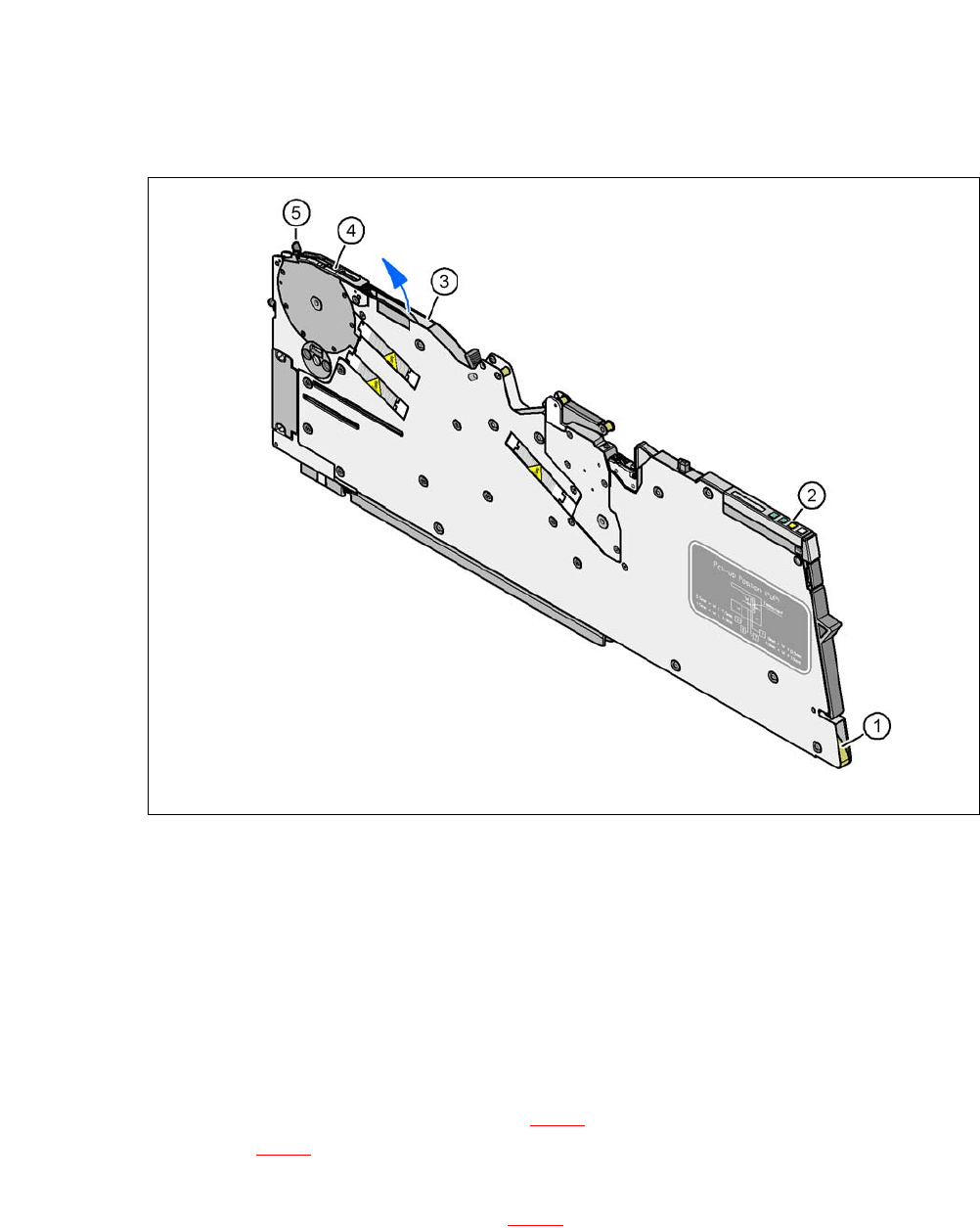

图 6.7 - 4 插入元件料带
(1) 料带导槽入口
(2) 操作员面板
(3) 料带导槽出口
(4) 拾取窗口
(5) 抬升拾取窗口的控制杆
6
拿住元件料带，让传送孔位于行程方向的左手端。
将元件料带推到料带导槽的馈入口 （图 6.7 - 4 中的物件 1）然后一直推送到它出现在出口为
止（图 6.7 - 4
中的物件 3）。
向上拉出元件料带，并将盖箔折回到料带顶部。
将料带的起始端牵引到拾取窗口（图 6.7 - 5 中的物件 2 ）下方，直到元件料带碰到了输片齿
轮为止。
《用户手册》 SIPLACE CA- 系列 6 设备上的作业
使用软件版本 SC.708.0 或更新 2014 年 12 月版 简体中文 6.7 配置供料器模块
369
6

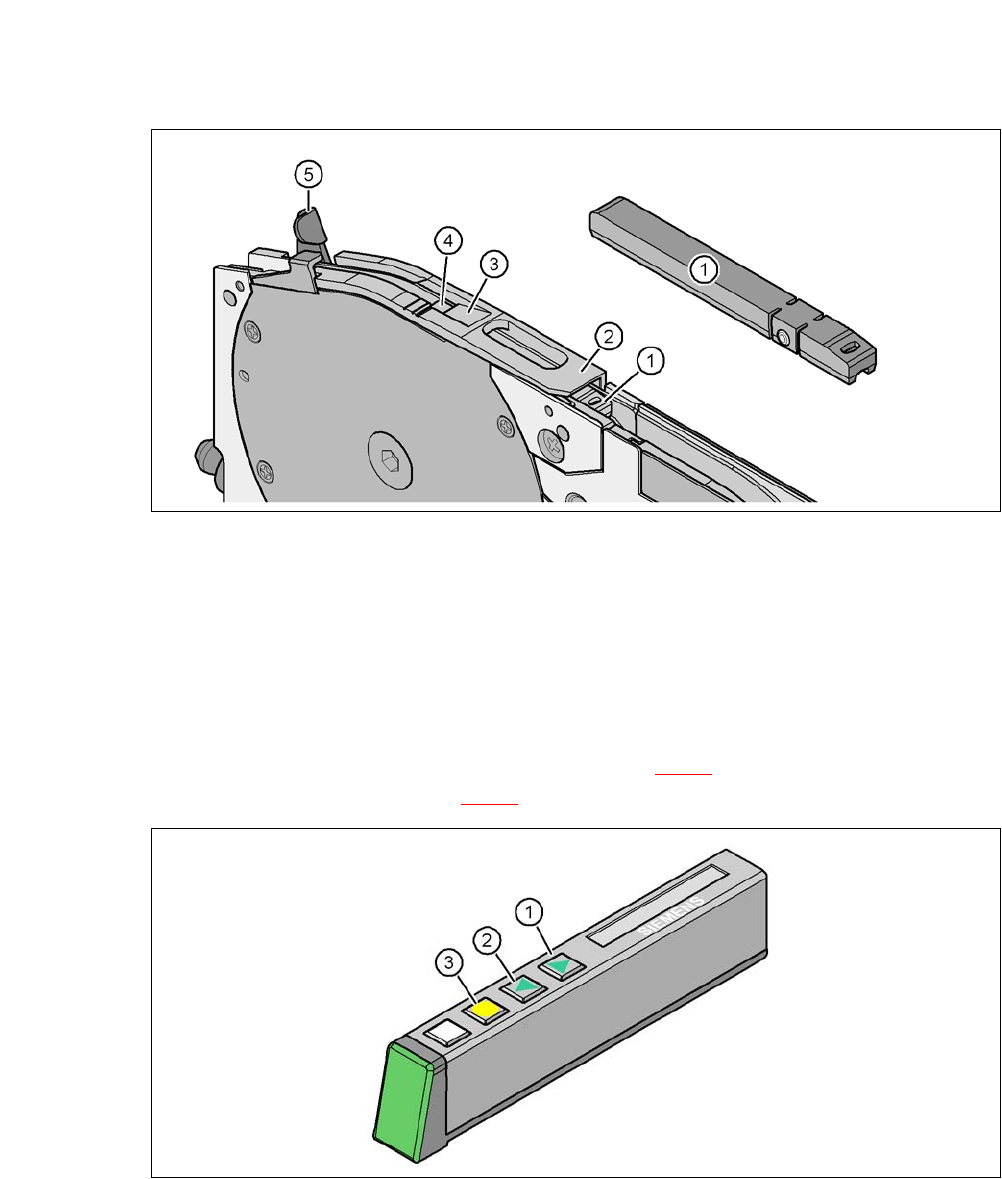

图 6.7 - 5 料带供料器模块上的拾取窗口
(1) 料带支撑件，可拆卸
(2) 拾取窗口
(3) 盖箔的移除边缘
(4) 元件拾取区域
(5) 抬升和锁定拾取窗口的控制杆
在操作员面板上按下 FORWARD （向前）按钮 （图 6.7 - 6 中的物件 1）直到料膜的折起处
进入了元件拾取区域为止 （图 6.7 - 5
中的物件 4）。
6
图 6.7 - 6 供料器模块的操作面板
(1) FORWARD （前进）按钮用于向前移动元件料带
(2) BACK （后退）按钮用于向后移动元件料带
(3) 拉伸盖箔的 FOIL （盖箔）按钮
6 设备上的作业 《用户手册》 SIPLACE CA- 系列
6.7 配置供料器模块 使用软件版本 SC.708.0 或更新 2014 年 12 月版 简体中文
370
将控制杆 （图 6.7 - 5 中的物件 5）向前推，从而将拾取窗口（图 6.7 - 5 中的物件 2）抬升至
第一个位置。
将拾取窗口一侧的盖箔拉出到拾取窗口底部。
将料膜折回，直至其紧贴着拉断边缘 （图 6.7 - 5 中的物件 3）。
6
将控制杆 （图 6.7 - 5 中的物件 5）向后推，从而降低拾取窗口。
引导料膜绕过料膜摇杆 （图 6.7 - 7 中的物件 2）直到它到达料膜包装轮 （图 6.7 - 7 中的物
件 1）上。
6
图 6.7 - 7 引导料膜到料膜包装轮
(1) 盖箔包装轮
(2) 盖箔
6
在操作员面板上按住 FOIL （料膜）按钮 （图 6.7 - 6 中的物件 3）直到料膜被拉紧。盖箔摇
杆指向下方，停止驱动马达。
修剪元件料带前端，使之与供料器模块的前端平齐。
请注意
在盖箔贴在拉断边缘之前，请勿降低拾取窗口。
