《用户手册》 SIPLACE CA- 系列 6 设备上的作业
使用软件版本 SC.708.0 或更新 2014 年 12 月版 简体中文 6.14 装入 / 卸出元件料车
379

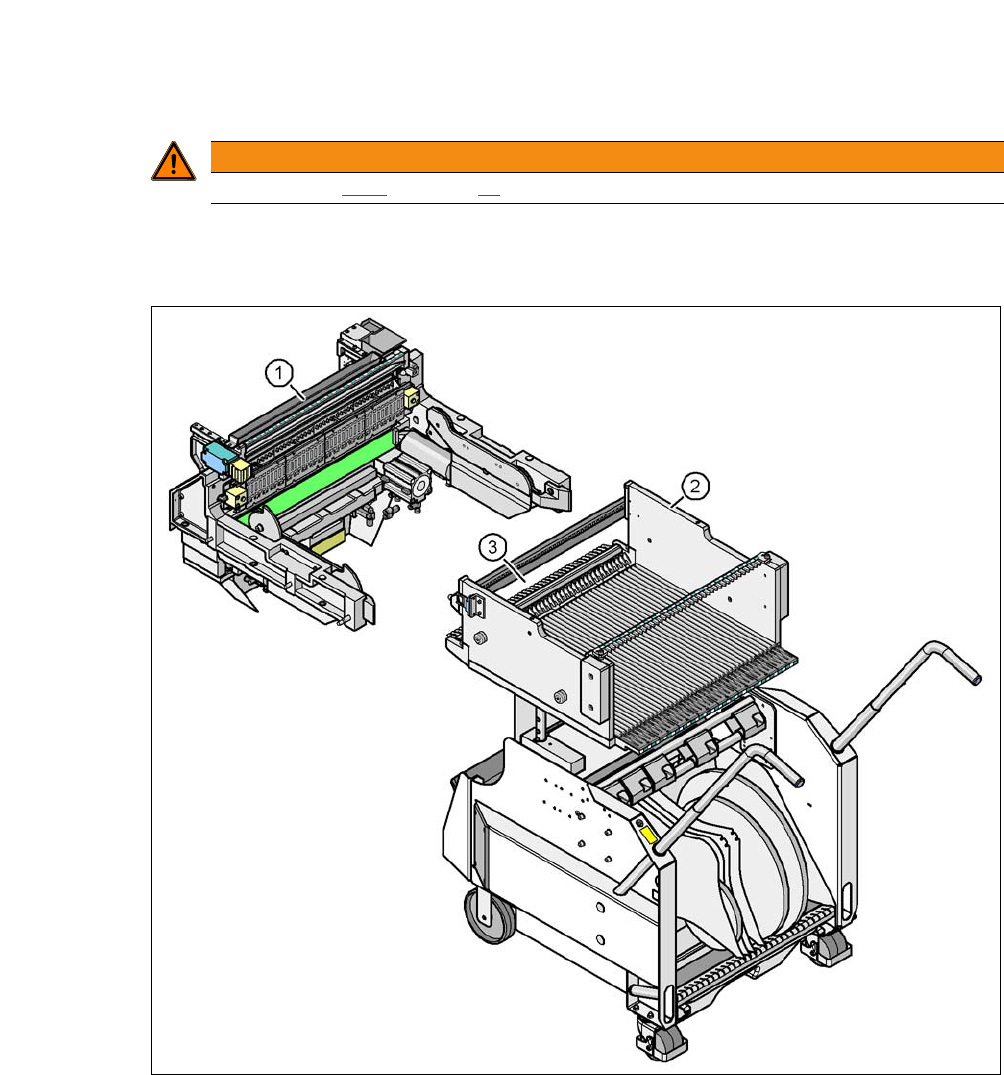

6.14 装入 / 卸出元件料车
6.14.1 装卸元件料车的安全须知
6
6

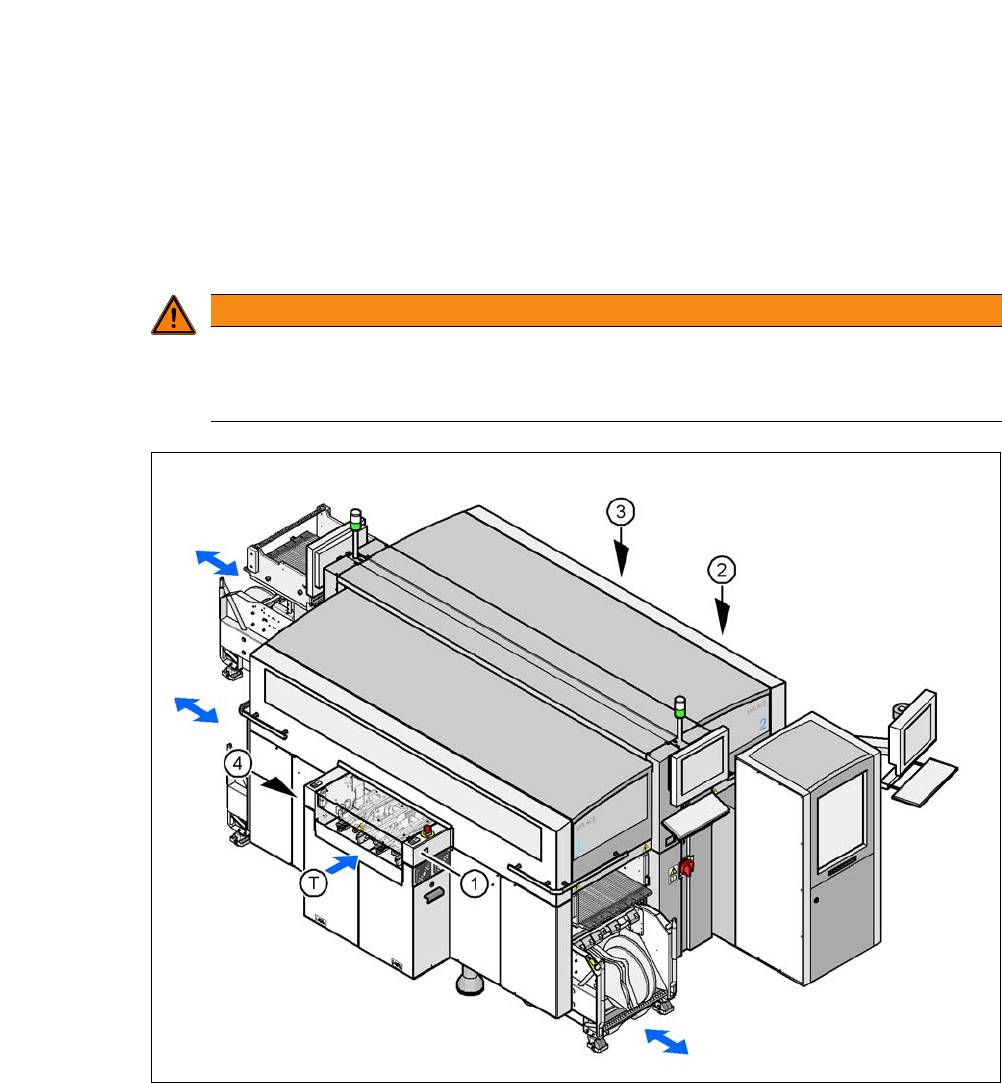

图 6.14 - 1 装入或卸出元件料车时的安全须知
(1) 装入和卸出料车的按钮，1 号位置
(2) 装入和卸出料车的按钮，2 号位置 （在这里无作用，因为此位置已装载了一个 SWS）
(3) 装入和卸出料车的按钮，3 号位置
(4) 装入和卸出料车的按钮，4 号位置
(T) PCB 的输送方向
警告
有夹伤的危险！！
在装入和卸出元件料车时存在夹伤肢体的危险！
仅能由一个人装入或卸出元件料车。
6 设备上的作业 《用户手册》 SIPLACE CA- 系列
6.14 装入 / 卸出元件料车 使用软件版本 SC.708.0 或更新 2014 年 12 月版 简体中文
380
转换元件料车的安全理念要求用户按下设备输入或输出侧上的一个按钮（图 6.14 - 1
中的物件 1、
2、3 或 4）才能装入或卸出元件料车。这样做可以保证操作员始终站在贴片机的侧面。此外，只
有在保护盖已关闭的情况下才能装入料车。
6.14.2 卸出元件料车
点击 “MAIN VIEW （主视图）菜单 ” 中的 “STOP PROCESSING PCB （停止处理 PCB）” 图
标。
已在处理中的 PCB 将被完成。“SINGLE FUNCTIONS （单项功能）” 菜单中的图标将被激
活。 6
点击想要的 “SINGLE FUNCTIONS GANTRY （悬臂单项功能）” 图标。
选择 “GANTRY FUNCTIONS （悬臂功能）”。
在这个菜单中，点击 “GO TO SET-UP POSITION （前往设置位置）” 按钮。
所有贴片头将移动越过 PCB 传送导轨以防止它们在更换元件料车时被损坏。 6
按下设备输入或输出侧上的相应按钮 （图 6.14 - 1 中的物件 1、2、3 或 4）直到元件料车被
卸出为止。

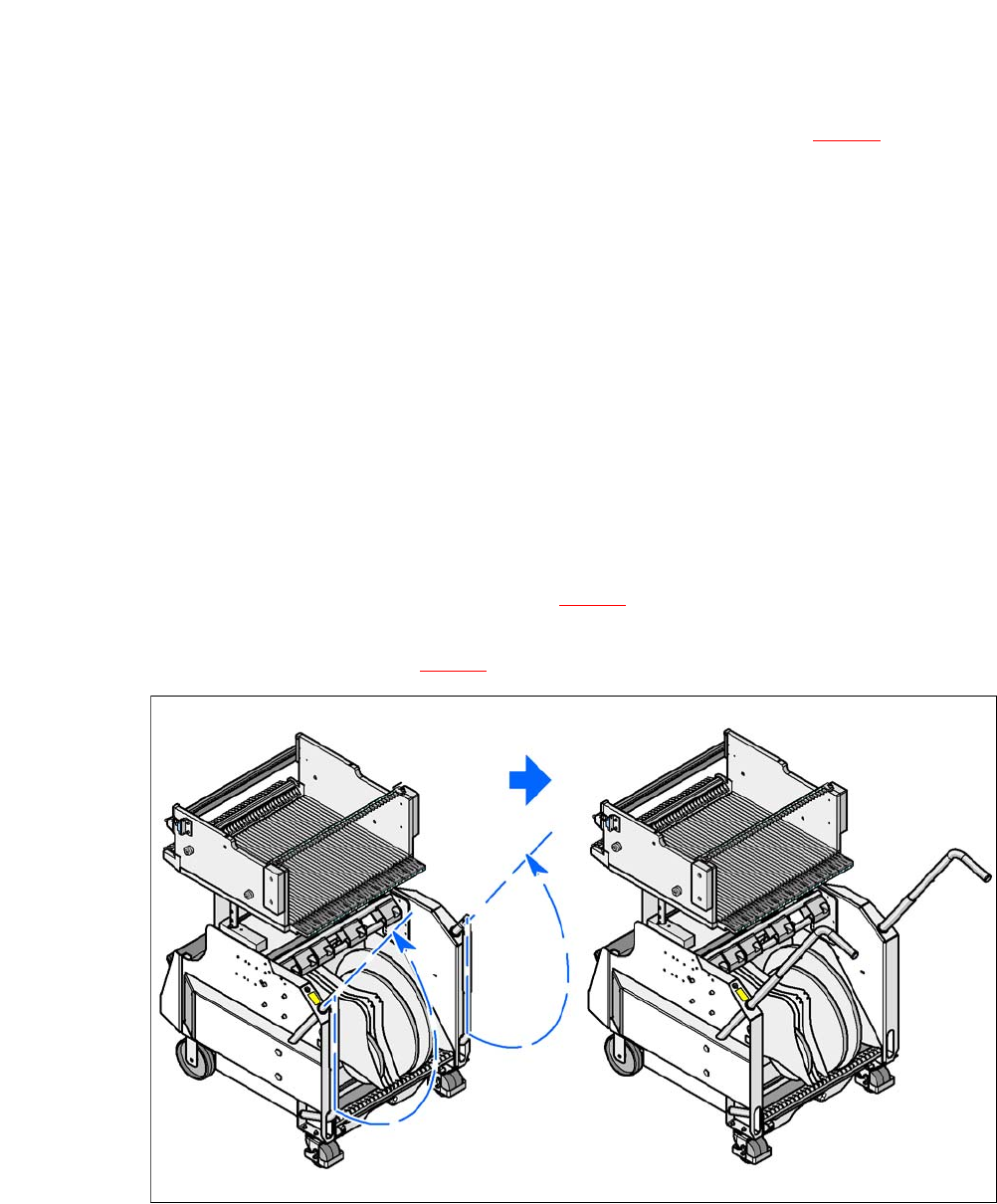

向上翻抬起两个握柄 （图 6.14 - 2 中的物件 1）。
6
图 6.14 - 2 元件料车 - 向上翻抬起推动料车的握柄
6
两手握住握柄，将料车拉出贴片机。
