00197546-03_UM_SiplaceCA-Serie_ZH - 第404页
7 元件和晶粒的处理 《用户手册 》 SIPLACE CA- 系列 7.1 SIPLACE X- 系 列的 X 供料器模块 使用软件版本 SC.708.0 或更新 2014 年 12 月 版 简体中文 404 7.1.2.11 88 mm X 料带供料器模块 7 图 7.1 - 13 88 mm X 料带供 料器模块 7 7 88 mm X 料带供料器模块 物件号：00141278-xx 带接合传感器的 88 mm X 料带供料器模块 …
《用户手册》 SIPLACE CA- 系列 7 元件和晶粒的处理
使用软件版本 SC.708.0 或更新 2014 年 12 月版 简体中文 7.1 SIPLACE X- 系列的 X 供料器模块
403
7.1.2.10 72 mm X 料带供料器模块
7
图 7.1 - 12 72 mm X 料带供料器模块
7
7
7
72 mm X 料带供料器模块 物件号：00141277-xx
带接合传感器的 72 mm X 料带供料器模块 物件号：00141297-xx
宽度 81.6
占据的供料器模块位置 7
传送导轨增量 从 4 mm 到 80 mm （以 4 mm 为一个增量单位）
元件料带的更换时间 < 45 秒
设备中预设供料器模块的更换时间 ≤ 8 秒
7 元件和晶粒的处理 《用户手册》 SIPLACE CA- 系列
7.1 SIPLACE X- 系列的 X 供料器模块 使用软件版本 SC.708.0 或更新 2014 年 12 月版 简体中文
404
7.1.2.11 88 mm X 料带供料器模块
7
图 7.1 - 13 88 mm X 料带供料器模块
7
7
88 mm X 料带供料器模块 物件号：00141278-xx
带接合传感器的 88 mm X 料带供料器模块 物件号：00141298-xx
宽度 105.2 mm
占据的供料器模块位置 9
传送导轨增量 从 4 mm 到 96 mm （以 4 mm 为一个增量单位）
元件料带的更换时间 < 45 秒
设备中预设供料器模块的更换时间 ≤ 8 秒
《用户手册》 SIPLACE CA- 系列 7 元件和晶粒的处理
使用软件版本 SC.708.0 或更新 2014 年 12 月版 简体中文 7.1 SIPLACE X- 系列的 X 供料器模块
405
7.1.3 SIPLACE 胶液供料器
物件号：03088129-xx SIPLACE 胶液供料器
7

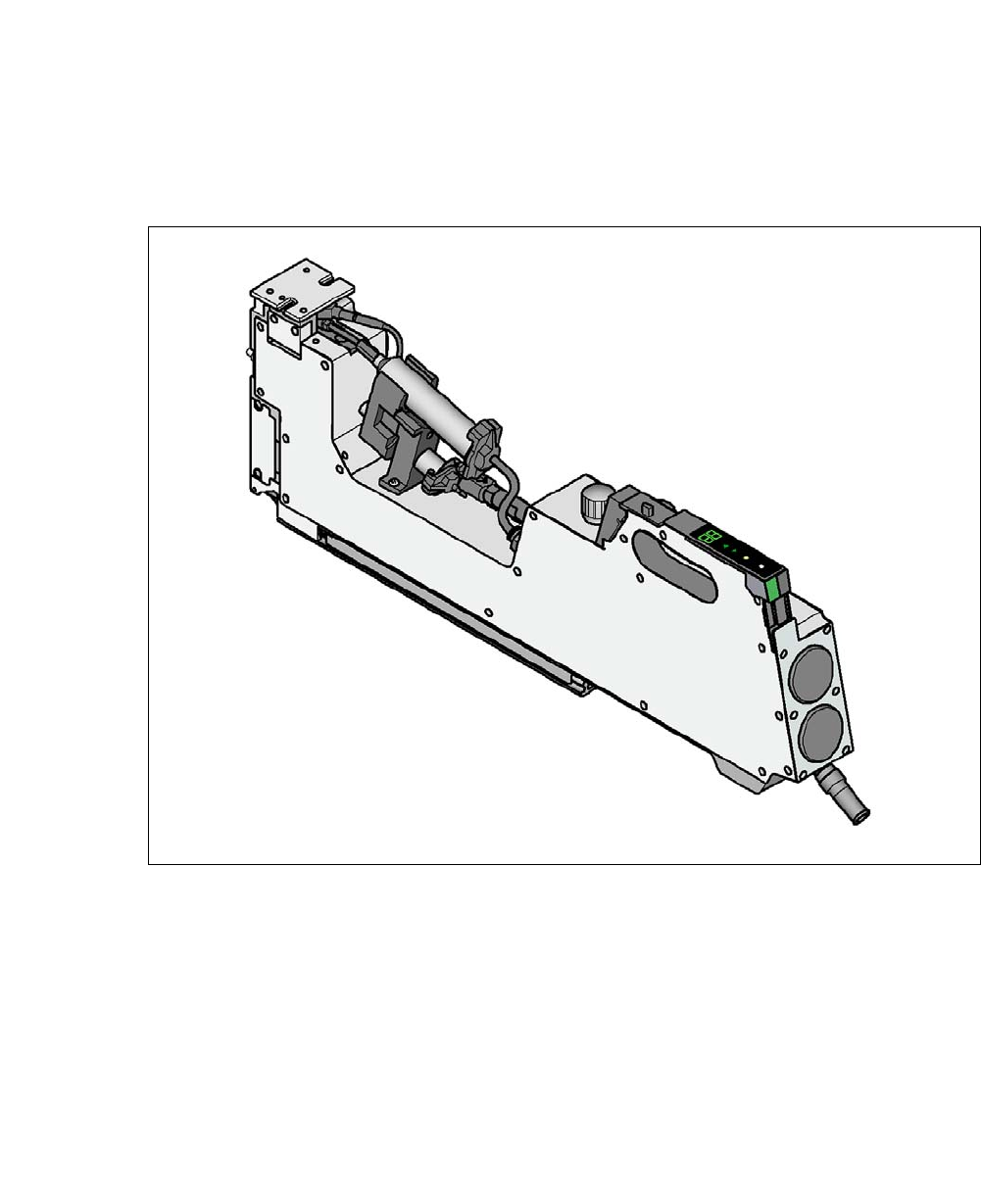

图 7.1 - 14 SIPLACE 胶液供料器
7.1.3.1 说明
SIPLACE 胶液供料器使您可以在元件被贴装前将胶液点涂抹在元件上。之后 SIPLACE 视像系统
将检查这些粘合点。所需要的粘合点可以在 SIPLACE Pro 的元件形状编辑器 （Component
Shape Editor）中进行定义，而且您还可以定义是否将单独的粘合点排除在检查范围之外。这个
粘合功能可以在 SIPLACE Pro 的元件形状编辑器 （Component Shape Editor）中启用和停用。
SIPLACE 胶液供料器是一种特殊的供料器模块，作为在一条特定料台料轨上一个固定功能，需要
手动对其进行配置 。详细说明，请参见 《SIPLACE 胶液供料器用户手册》， 德语 [ 物件号：
00197218-01-xx]，
英语 [ 物件号：00197219-xx]
