7.2 SIPLACE X- 系列元件料车
[00119722-xx] SIPLACE X 系列的元件料车
在 SIPLACE CA 系列设备内可以装入三个 SIPLACE X 系列元件料车。装配位置已被编号。以下
图例显示了在 2 号位置装配了一个 SWS 的 CA4。
7

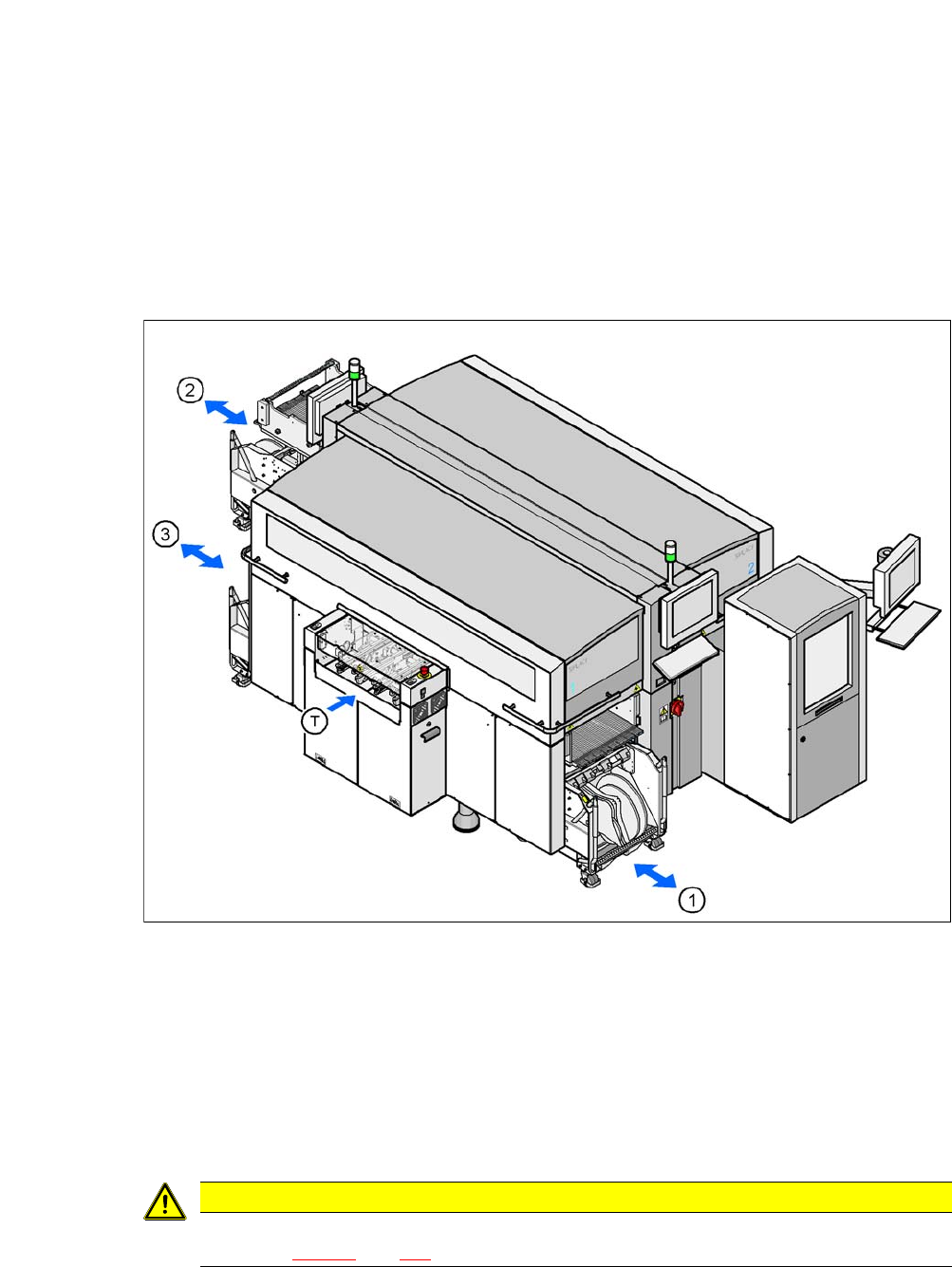

图 7.2 - 1 元件料车装配位置，SIPLACE X- 系列 - 示例为 SWS 位于 2 号位置
(1) 1 号位置
(2) 3 号位置
(3) 4 号位置
（T） PCB 行程方向
7
谨慎
SIPLACE SX1/SX2 的元件料车只能装入到安装了 SIPLACE SX1/SX2 COT 插入件的装配
位置 （图 6.14 - 3
，第 381 页）。
《用户手册》 SIPLACE CA- 系列 7 元件和晶粒的处理
使用软件版本 SC.708.0 或更新 2014 年 12 月版 简体中文 7.2 SIPLACE X- 系列元件料车
417
元件料车为独立模块，可以和供料器一起在一个外部设置区域内进行安装。也就是说，生产区在
需要更换元件料车时，只需要被中断很短的一段时间。
7
图 7.2 - 2 元件料车，SIPLACE X 系列，PCB 传送导轨的高度为 950 mm
7
(1) 导柱上用于将 PCB 传送高度调整为 900、930 和 950 mm 的插孔。
(2) 支撑块
(3) 转换料台
(4) 触发 COT 插入件中的安全开关的触点
7 元件和晶粒的处理 《用户手册》 SIPLACE CA- 系列
7.2 SIPLACE X- 系列元件料车 使用软件版本 SC.708.0 或更新 2014 年 12 月版 简体中文
418
7.2.1 SIPLACE X- 系列元件料车的结构
料车主要由机箱、用于安放供料器模块的转换料台、料带卷盘容器和废料带容器组成。
7

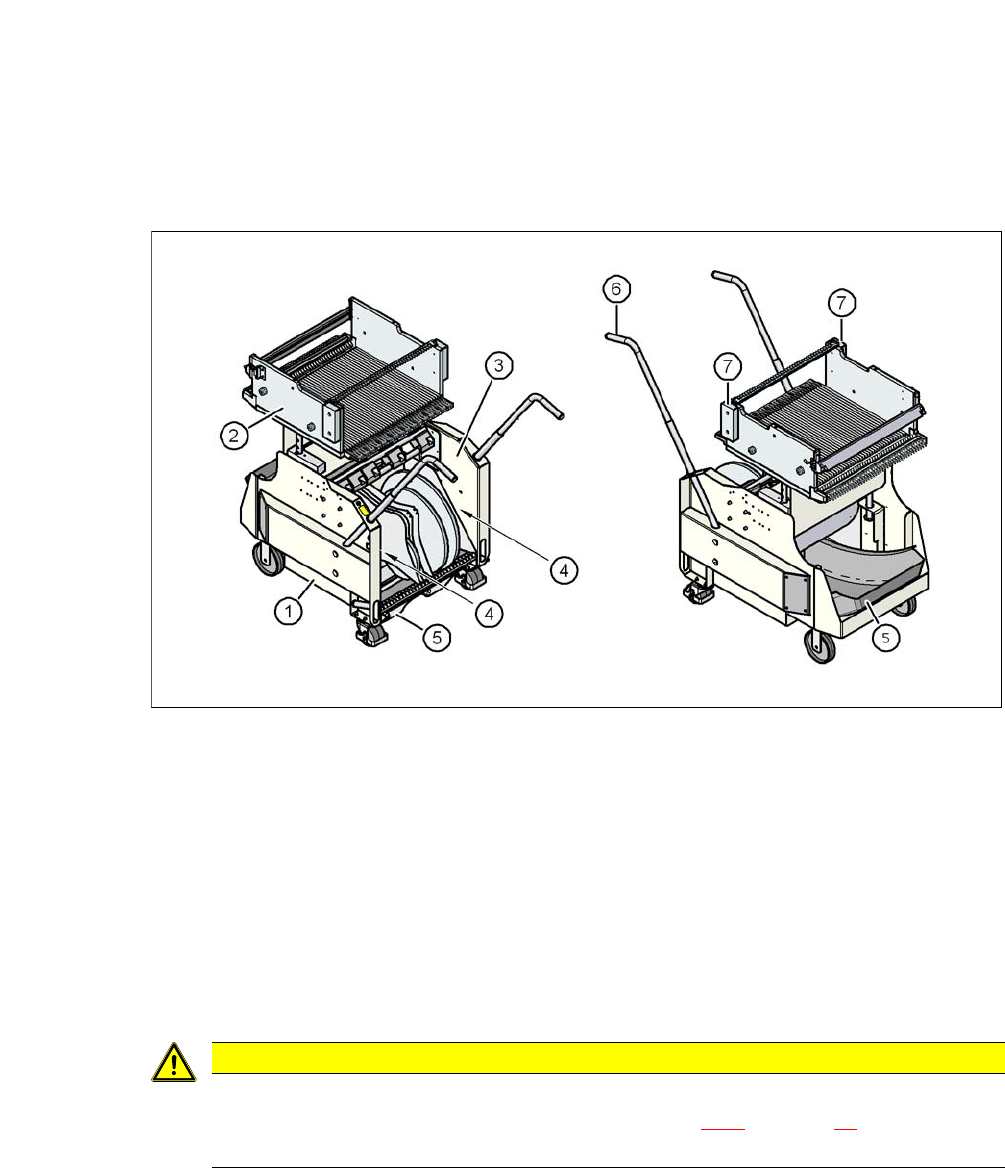

图 7.2 - 3 元件料车，SIPLACE X 系列，前视图和后视图
(1) 机箱
(2) 转换料台
(3) 料带容器
(4) 装放设置表单的夹缝
(5) 废料带容器
(6) 握柄
(7) 护手装置
7
谨慎
请遵守 “ 安全须知 ”！
当您将料带抛料仓从元件料车中拉出来时，请遵守 2.6.8 部分，第 72 页上的 “ 安全须
知”。
