7 元件和晶粒的处理 《用户手册 》 SIPLACE CA- 系列 7.2 SIPLACE X- 系 列元件料车 使用软件版本 SC.708.0 或更新 2014 年 12 月版 简体中文 426 7.2.7.2 最大料带卷盘直径与 PCB 传送导轨高度的关系 7 7 不含附加料带卷盘的支座 含附加料带卷盘的支座 元件料车 PCB 传送导轨的高度 料带卷盘的直径 料带卷盘的直径 不含芯轴 含 芯轴 900 mm 19" 17&…
7 元件和晶粒的处理 《用户手册》 SIPLACE CA- 系列
7.2 SIPLACE X- 系列元件料车 使用软件版本 SC.708.0 或更新 2014 年 12 月版 简体中文
426
7.2.7.2 最大料带卷盘直径与 PCB 传送导轨高度的关系
7
7
不含附加料带卷盘的支座 含附加料带卷盘的支座
元件料车 PCB
传送导轨的高度
料带卷盘的直径 料带卷盘的直径
不含芯轴 含芯轴
900 mm 19" 17" 15"
930 mm 19" 19" 17"
950 mm 19" 19" 19"
请注意

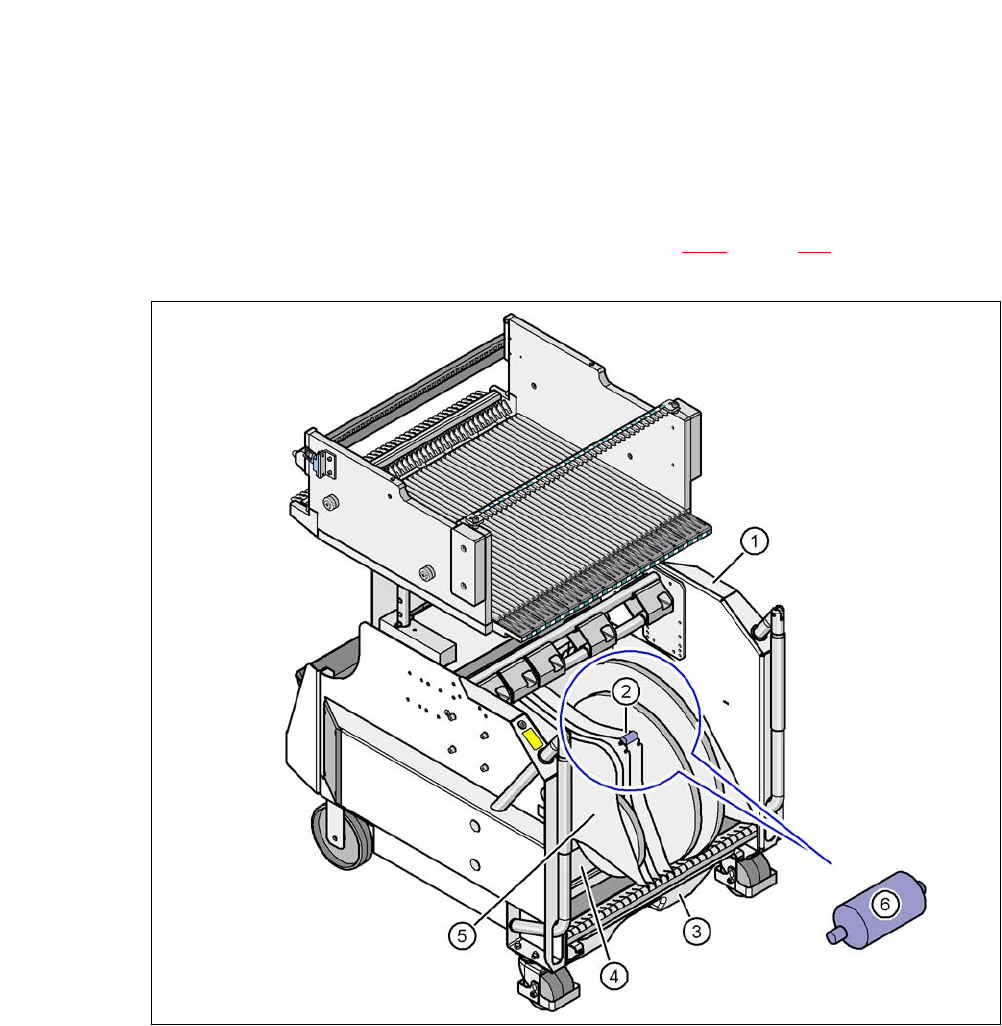

使用芯轴
SIPLACE X- 系列元件料车一般不需要芯轴
如果在 X 供料器模块上频繁出现 “Timeout （超时）” 错误信息那么请使用芯轴。
