7 元件和晶粒的处理 《用户手册》 SIPLACE CA- 系列
7.5 SIPLACE X- 系列贴片机元件料车的装卸站 使用软件版本 SC.708.0 或更新 2014 年 12 月版 简体中文
434
7.5.5 调整装卸站至 PCB 传送导轨的高度
装卸站的 COT 插入件可被轻松地转换为高度达 900、930 或 950 mm 的 PCB 传送导轨。
7

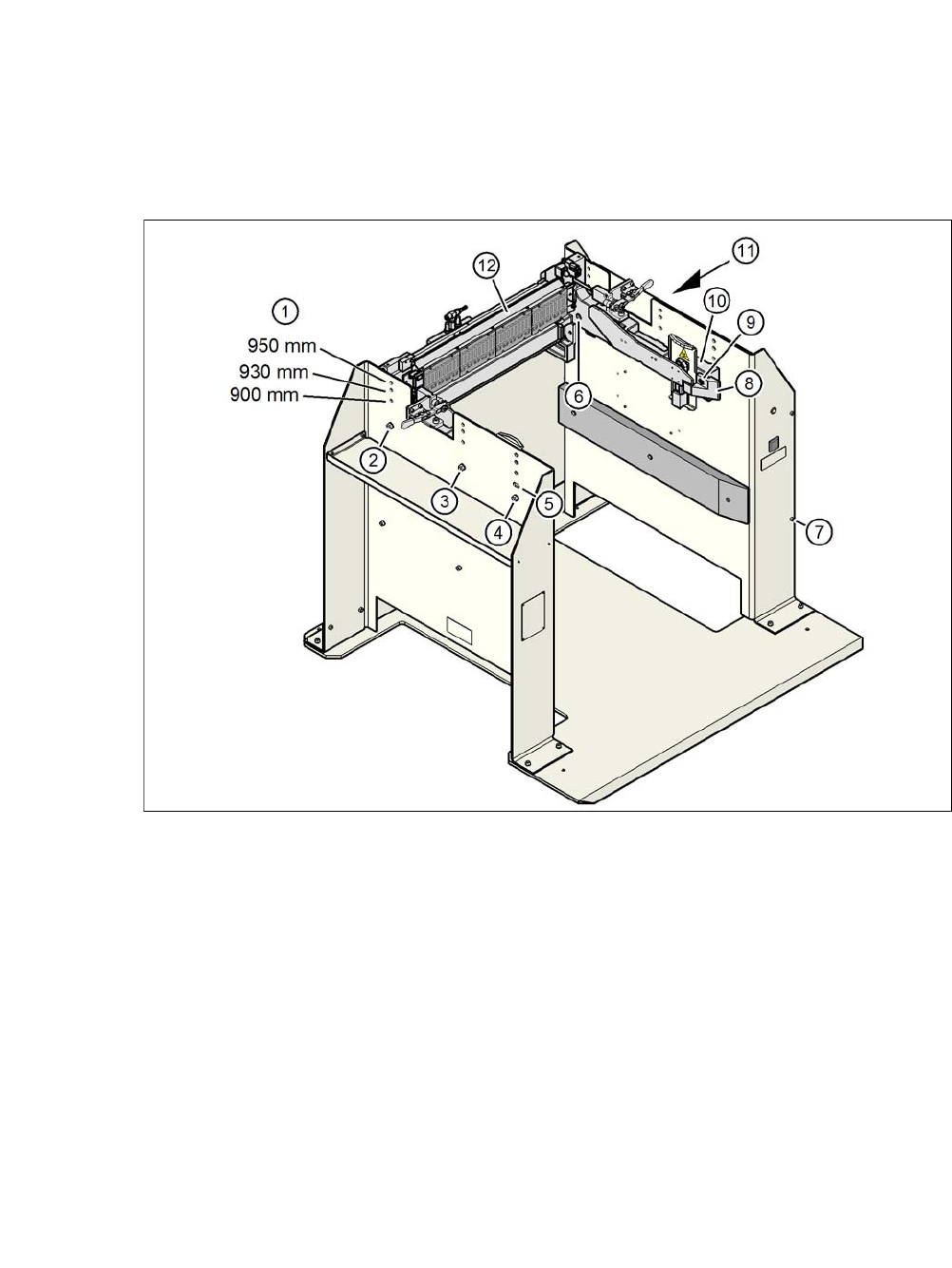

图 7.5 - 4 将装卸站调整至 PCB 传送导轨的高度
(1) PCB 传送导轨高度孔
(2) M8 六角螺母和垫圈，每个配 2 颗
(3) M8 六角螺母和垫圈，每个配 2 颗
(4) M8 六角螺母和垫圈，每个配 2 颗
(5) 用于高度调整的凹槽
(6) M8x40 六角套筒螺丝，6 颗
(7) M5x12 六角套筒螺丝，4 颗
(8) 导轨
(9) M8x18 六角套筒螺丝，2 颗
(10) 侧边面板，COT 插入件
(11) 装卸站的外盖
(12) 供料器模块的控制单元 (FCU)
《用户手册》 SIPLACE CA- 系列 7 元件和晶粒的处理
使用软件版本 SC.708.0 或更新 2014 年 12 月版 简体中文 7.5 SIPLACE X- 系列贴片机元件料车的装卸站
435
7.5.5.1 工 具
调整 COT 插入件的高度时您将需要以下工具：
– 内六角扳手，一套
– 叉形扳手，尺寸 13
7.5.5.2 将料车装卸单元转换为其他高度
7
将两颗 M8x18 六角套筒螺丝 （图 7.5 - 4 中的物件 6，第 434 页）拧松并移除左右的导向
（图 7.5 - 4
中的物件 5）。
拧松 4 颗 M5x12 六角套筒螺丝。紧握住盖板不要让它掉落。
移除面板。
拧松 6 颗 M8 六角套筒螺丝 （图 7.5 - 4 中的物件 2，第 434 页）并移除 6 个垫圈。
在您移除这 6 颗 M8x40 六角套筒螺丝 （图 7.5 - 4 中的物件 3）时，请安排第二个人扶住
COT 插入件。
将 COT 插入件 （图 7.5 - 4 中的物件 7）安放在要求的高度上 （物件 1）。
7
将 6 颗 M8x40 六角套筒螺丝（图 7.5 - 4 中的物件 3）插入 COT 插入件和装卸站的插孔中。
用 6 颗 M8 螺母和垫圈 （图 7.5 - 4 中的物件 2，第 434 页）固定 COT 插入件。
用 M8x18 六角套筒螺丝（图 7.5 - 4 中的物件 6）固定左右引导件（图 7.5 - 4 中的物件 5）。
如已拆卸，请用 4 颗 M5x12 六角套筒螺丝重新固定保护盖 （图 7.5 - 4 中的物件 8）。
警告
沉重 COT 插入件！
在转换 COT 插入件时请安排第二位工作人员在场协助。
断开装卸站的电源连接。
断开装卸站的压缩空气供给连接
警告
损坏的危险！
抬升和下放 COT 插入件 可能导致电缆损坏。
请确保您在抬升或下放时不会损坏到电缆。
7 元件和晶粒的处理 《用户手册》 SIPLACE CA- 系列
7.5 SIPLACE X- 系列贴片机元件料车的装卸站 使用软件版本 SC.708.0 或更新 2014 年 12 月版 简体中文
436
7.5.6 控制部件和显示装置
7

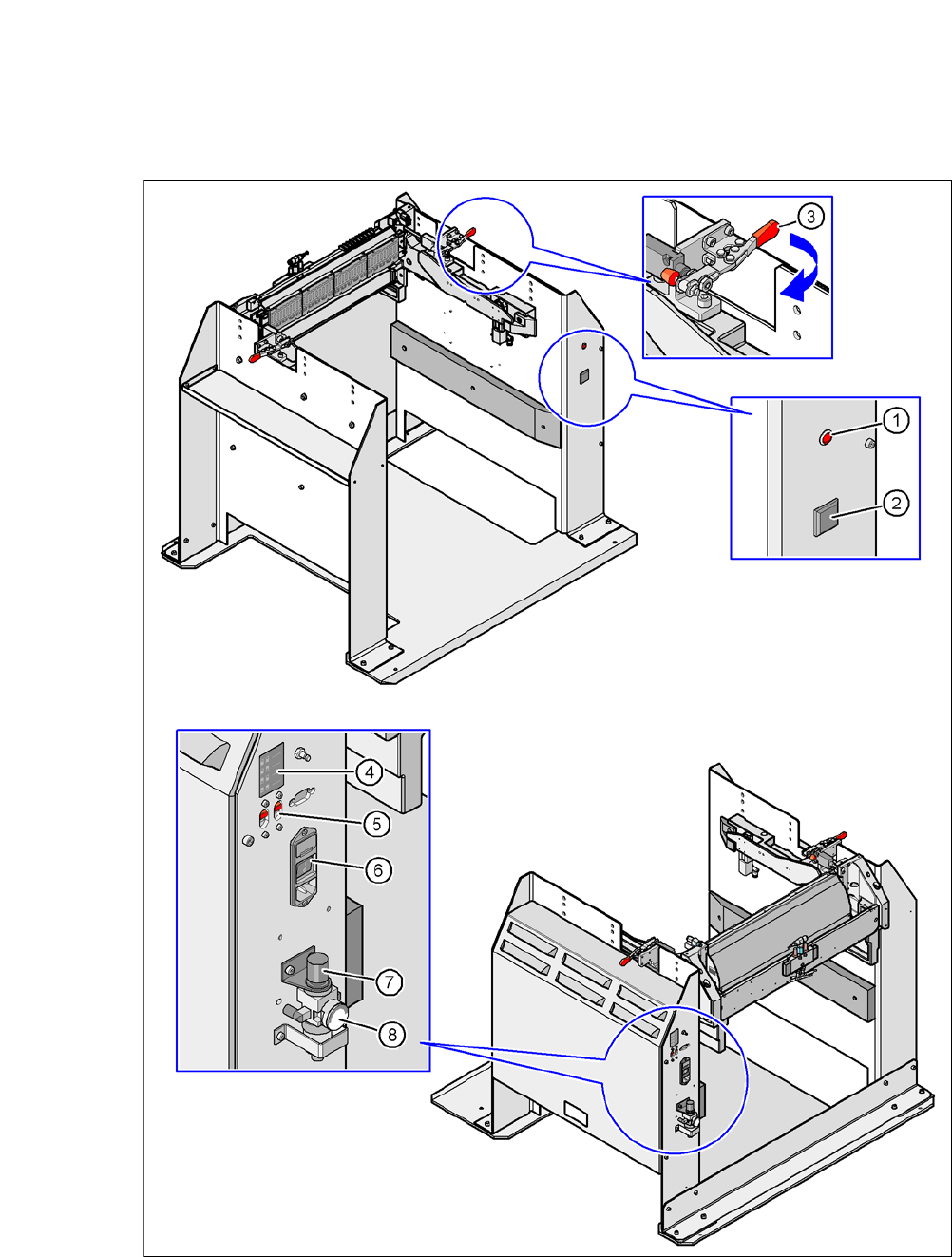

图 7.5 - 5 装卸站 - 控制部件和显示装置
