8.1.2.1 CA4 设备 C&P20 贴片头的吸嘴交换器
1 号、2 号、3 号和 4 号位置可以容纳最多 2 个 SIPLACE SpeedStar （C&P20 M）吸嘴交换器
（图 8.1 - 4
中的物件 1 与 2）。所以，8 个吸嘴交换器可以容纳 48 个吸嘴盘，共 576 个吸嘴保持
件。
8

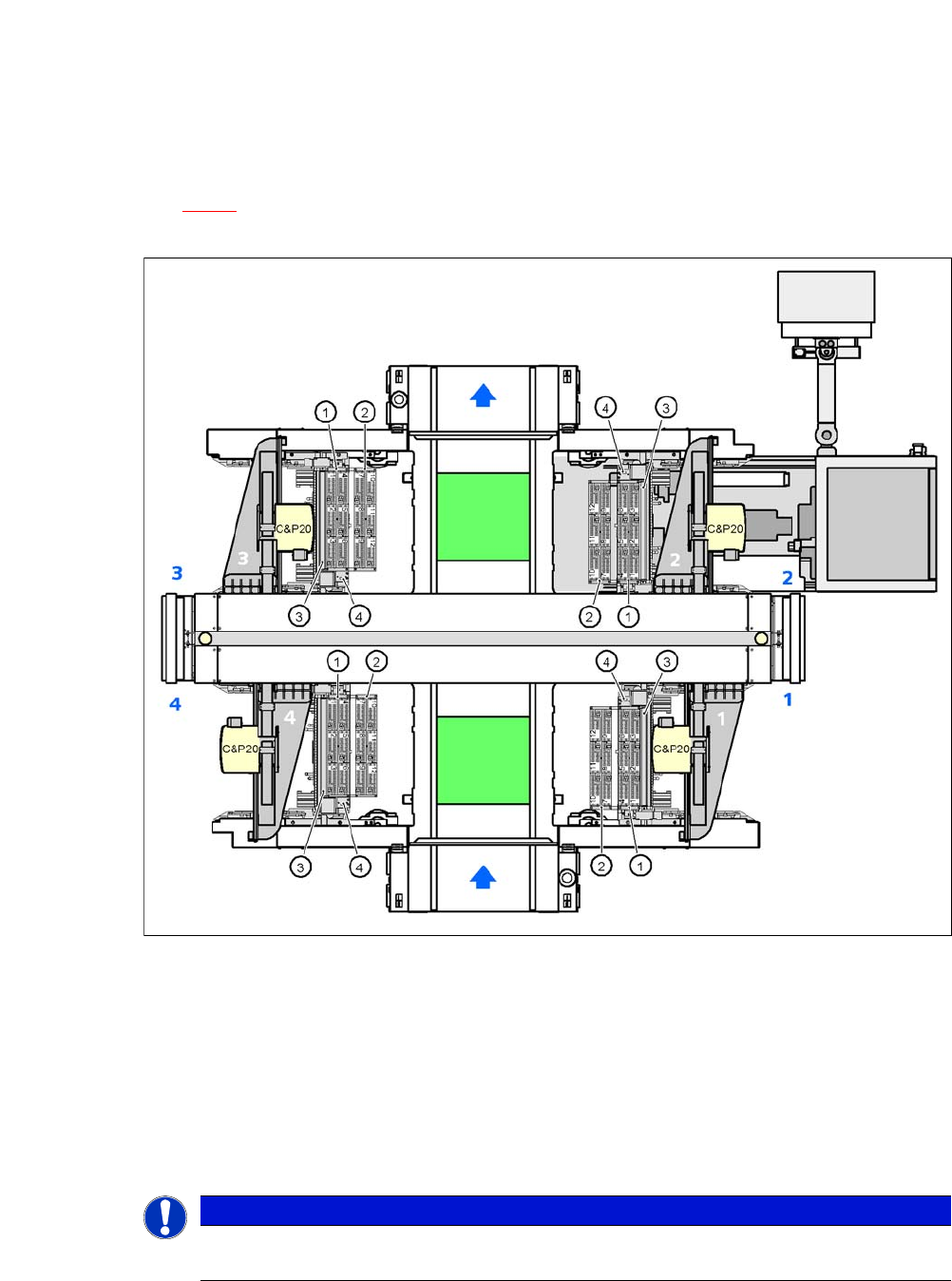

图 8.1 - 4 SIPLACE SpeedStar (C&P20) 的吸嘴交换器位置 - 示例
8
8
(1) “ 第 1 排 ” 吸嘴交换器
(2) “ 第 2 排 ” 吸嘴交换器
(3) 元件弃置箱
(4) 吸嘴的取出装置和弃置箱
(5) 吸嘴盘
请注意
当使用了带有 C&P20 吸嘴交换器的 SWS 时，系统已默认安装了一排吸嘴交换器。第二
排可以根据要求提供。
《用户手册》 SIPLACE CA- 系列 8 工作站扩展部件
使用软件版本 SC.708.0 或更新 2014 年 12 月版 简体中文 8.1 吸嘴交换器
443
8.1.2.2 技术数据
8
8.1.2.3 装配
“ 第 1 排 ” 吸嘴交换器（图 8.1 - 4）作为标准配备安装在没有 SWS 的装配位置上并且始终装配在
COT 插入件上。 它们都配备了取出装置和弃置箱。“ 第 2 排 ” 吸嘴交换器为可选用的附加套件，
可以被订购 （见第 8.1.2.8
部分）。
8

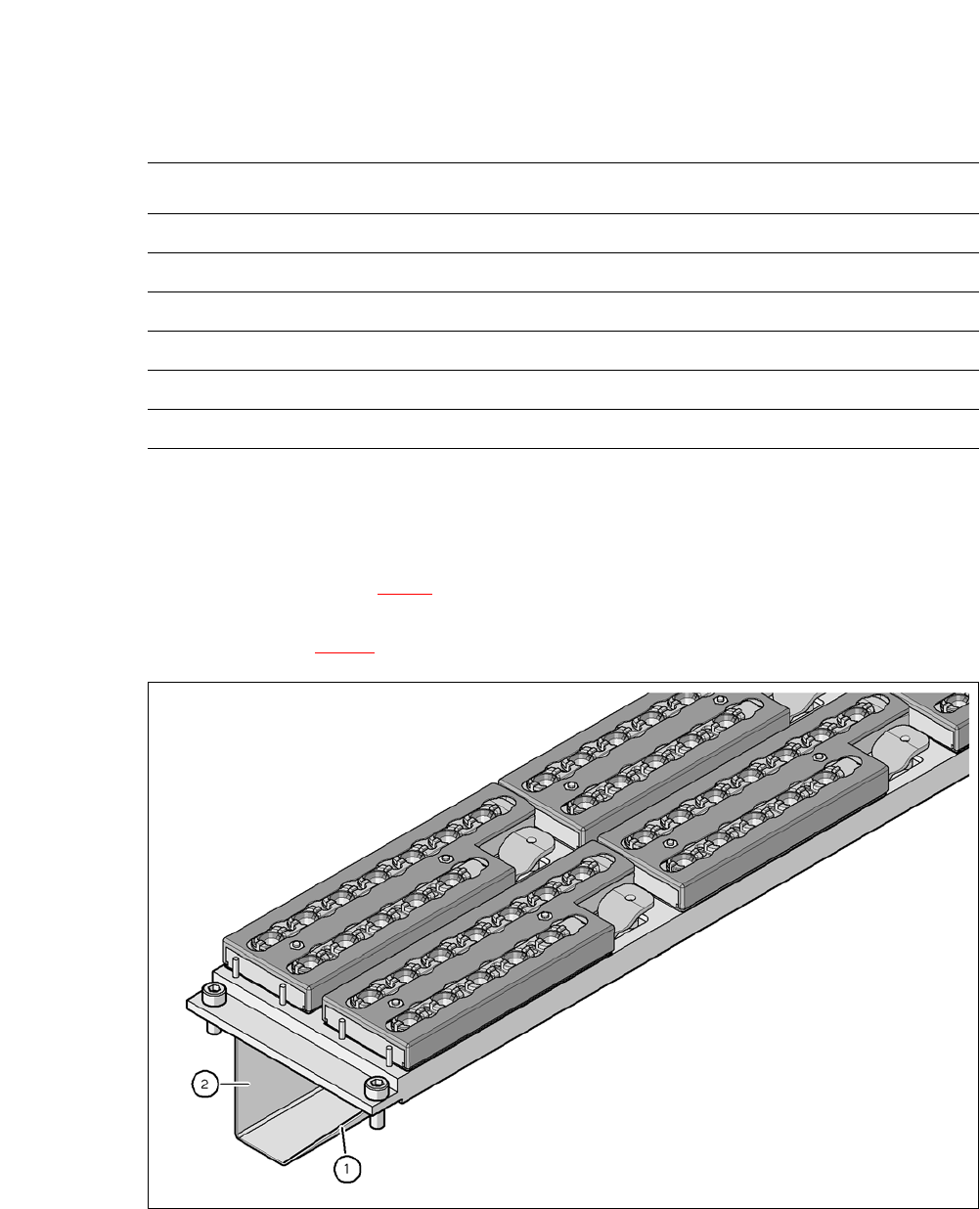

图 8.1 - 5 装配位置
(1) 倾斜侧对着 COT 插入件
(2) 垂直边对着 PCB 传送导轨
对齐吸嘴交换器，让倾斜边对着 COT 插入件。
SIPLACE SpeedStar （C&P20 M）的吸嘴交换器
尺寸 （长 x 宽 x 高） 449 x 94.5 x 79 mm³
吸嘴盘的数量 6，每个有 12 个吸嘴库
*a
*)a 必须设置所有 6 个吸嘴盘
吸嘴保持件的数量 72
吸嘴类型 10xx、11xx 和 12xx
吸嘴更换时间 约为 每个吸嘴 2 秒
压缩空气连接 0.48 MPa (4.8 bar)
8 工作站扩展部件 《用户手册》 SIPLACE CA- 系列
8.1 吸嘴交换器 使用软件版本 SC.708.0 或更新 2014 年 12 月版 简体中文
444
8
8
8.1.2.4 功能
吸嘴被安放在吸嘴库中，并通过一个可移动的锁定板固定。一个气动缸将锁定板移动 7 mm。根
据锁定板的位置不同，所有吸嘴要么被夹持固定或者被释放。锁定板的默认位置 （即，如果没有
在更换吸嘴）为 “ 关闭 ”。
吸嘴交换器上的每个吸嘴盘都有两个定位基准点，用于位置检查和吸嘴盘定向。“ 第 1 排 ” 交换器
的吸嘴盘位置编号为 1 到 6，“ 第 2 排 ” 为 7 到 12（见图 8.1 - 4
）。吸嘴盘中的 12 个吸嘴库也被
依次编号 （见图 8.1 - 8
）。
8
拾取吸嘴 8
– “ 收集 & 贴片 ” 贴片头的 Z 轴向下移动。
– 锁定板 （图 8.1 - 6
中的物件 2）打开，使吸嘴可以被接触到。
– 吸嘴被 “ 收集 & 贴片 ” 贴片头的管套拾取。
– Z 轴向上移动。
警告
混合配置存在碰撞贴片头的危险！
混合配置存在导致贴片头发生碰撞的危险。
仅可安装与每个贴片头相对应的吸嘴交换器并使用和贴片头型号相对应的吸嘴盘。
警告
碰撞的危险！
如果使用了错误的弃置箱，就会有与 C&P20 贴片头的元件传感器发生碰撞的危险（见第
2.6.9
部分，第 73 页）。
在没有 SWS 的装配位置上仅能使用标记了 [03003719-06] 的弃置箱。
在没有 SWS 的装配位置上仅能使用标记了 [03070917-01] 的弃置箱。
请注意
特殊吸嘴盘
ASM Assembly Systems GmbH & Co.KG 可以根据要求提供特殊吸嘴，并且将做出相应
标示。
