8 工作站扩展部件 《用户手册》 SIPLACE CA- 系列 8.1 吸嘴交换器 使用软件版本 SC.708.0 或更新 2014 年 12 月版 简体中文 446 8 图 8.1 - 6 吸嘴盘和吸嘴库 (1) 确定位置的基准 点 (2) 处于 “ 吸嘴盘已打 开 ” 位置的锁定板 (3) 吸嘴库 (4) 确定角度的基准 点 (5) 对中吸嘴盘的气 缸插销插孔 (6) 推进机制的气缸 插销插孔 (7) 对中吸嘴盘的气 缸插销插槽 (…
《用户手册》 SIPLACE CA- 系列 8 工作站扩展部件
使用软件版本 SC.708.0 或更新 2014 年 12 月版 简体中文 8.1 吸嘴交换器
445
下放一个吸嘴 8
– 锁定板 （图 8.1 - 6 中的物件 2）打开，使吸嘴可以被接触到。
– “ 收集 & 贴片 ” 贴片头的 Z 轴向下移动，下放吸嘴。
– 锁定板关闭。
– “ 收集 & 贴片 ” 贴片头的 Z 轴再次向上移动。
弃置损坏的吸嘴 8
– 在位于弃置单元时 （图 8.1 - 4 中的物件 4），Z 轴将 “ 收集 & 贴片 ” 贴片 头和损坏的吸嘴向
下移动，到达弃置装置的开口。吸嘴被转动，不能再通过这个开口。
– Z 轴再次向上移动，吸嘴从套筒开口处被剥除。
– 吸嘴掉落在弃置箱中。
8 工作站扩展部件 《用户手册》 SIPLACE CA- 系列
8.1 吸嘴交换器 使用软件版本 SC.708.0 或更新 2014 年 12 月版 简体中文
446
8

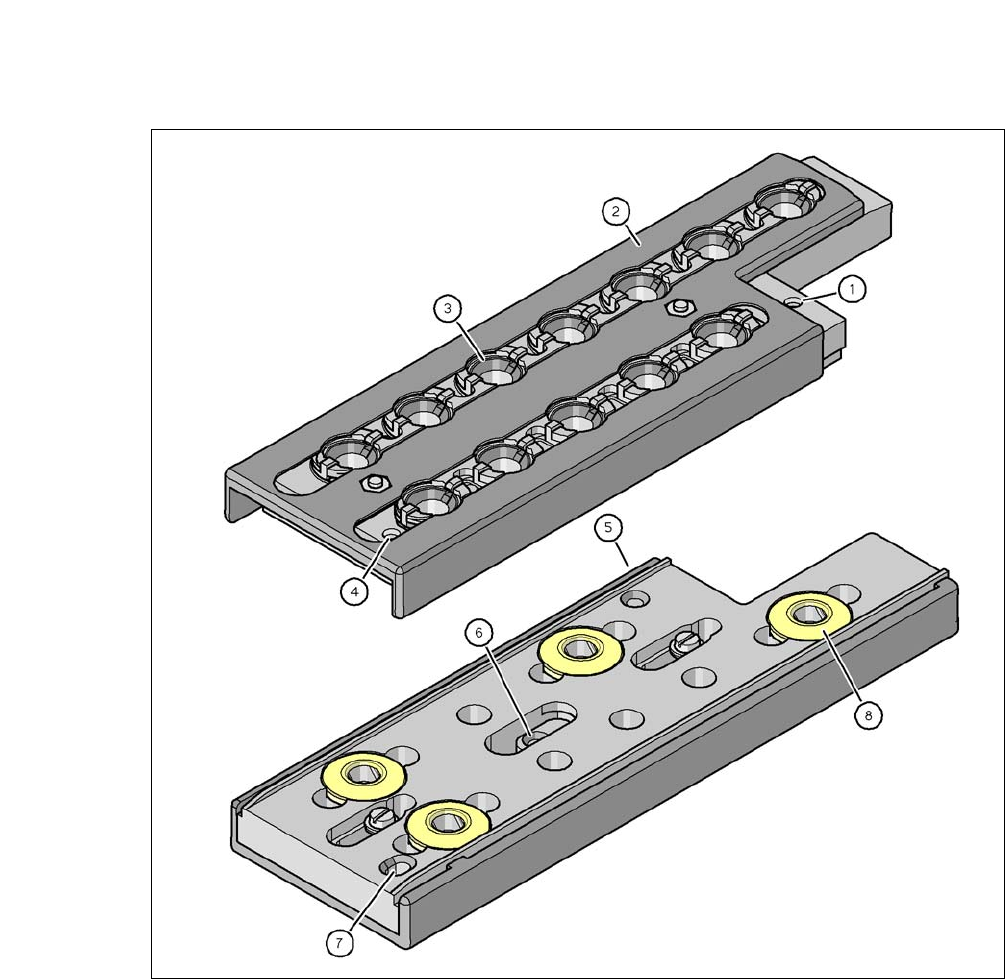

图 8.1 - 6 吸嘴盘和吸嘴库
(1) 确定位置的基准点
(2) 处于 “ 吸嘴盘已打开 ” 位置的锁定板
(3) 吸嘴库
(4) 确定角度的基准点
(5) 对中吸嘴盘的气缸插销插孔
(6) 推进机制的气缸插销插孔
(7) 对中吸嘴盘的气缸插销插槽
(8) 吸嘴交换器上啮合吸嘴盘的按扣
《用户手册》 SIPLACE CA- 系列 8 工作站扩展部件
使用软件版本 SC.708.0 或更新 2014 年 12 月版 简体中文 8.1 吸嘴交换器
447
8.1.2.5 操作注意事项
当您第一次用某种类型的吸嘴装满吸嘴盘时，请贴上一个不干胶标签以辨明类型。
8
打开锁定板，并将吸嘴放入吸嘴保持件中。
关闭锁定板，以防止吸嘴从吸嘴盘中掉出。
8
8
有关吸嘴交换器的编程，见 《SIPLACE Pro 用户手册》。
8.1.2.6 更换吸嘴盘
下压控制杆 （图 8.1 - 7 中的物件 1）从按扣上释放吸嘴盘。
请注意
在贴片机外填装吸嘴盘，并始终更换整个吸嘴盘。
谨慎
装满吸嘴盘！
在您装载吸嘴盘前，请确保所有位于“ 收集 & 贴片 ” 贴片头的吸嘴都已返回到它们的吸
嘴盘中。
请注意
堵塞的危险！
如果元件掉落在吸嘴盘上，就会有锁定板被堵塞的危险。
不要让元件掉落在吸嘴盘上。
因此您需要定期清洁吸嘴盘和空闲位置。
警告
凸出的控制杆碰撞贴片头的危险！
任何凸出在吸嘴盘上方的控制杆 （图 8.1 - 7
中的物件 1）都有可能碰撞到贴片头。
因此您必须确保控制杆没有凸出在吸嘴盘上方。
