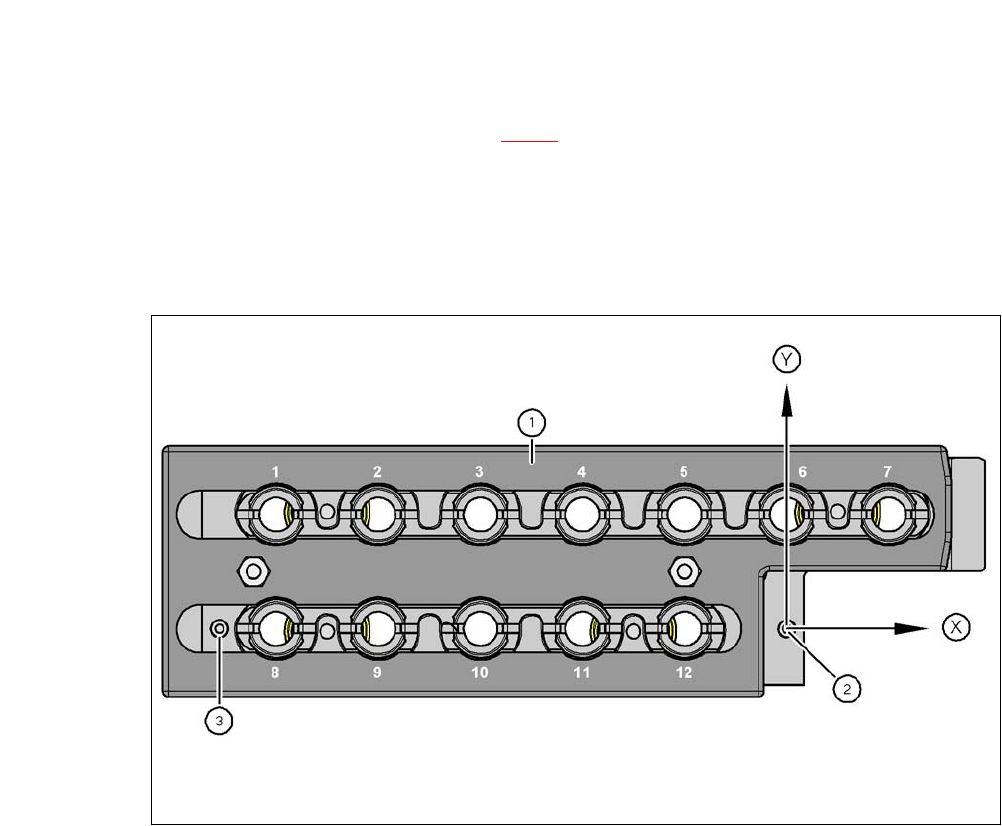

《用户手册》 SIPLACE CA- 系列 8 工作站扩展部件 使用软件版本 SC.708.0 或更新 2014 年 1 2 月版 简体中文 8.1 吸嘴交换器 449 将吸嘴盘安放在按扣的珠子上 （图 8.1 - 7 中的物件 5） 。 平坦地下压吸嘴盘让按扣的珠子可以同时与 所有按扣啮合。 8.1.2.7 位置检测 吸嘴交换器的每个吸嘴盘都有两 个基准点：其中一个确定位置， 另一个确定角度。 8 图 8.1 - 8 吸嘴盘 …
8 工作站扩展部件 《用户手册》 SIPLACE CA- 系列
8.1 吸嘴交换器 使用软件版本 SC.708.0 或更新 2014 年 12 月版 简体中文
448
8

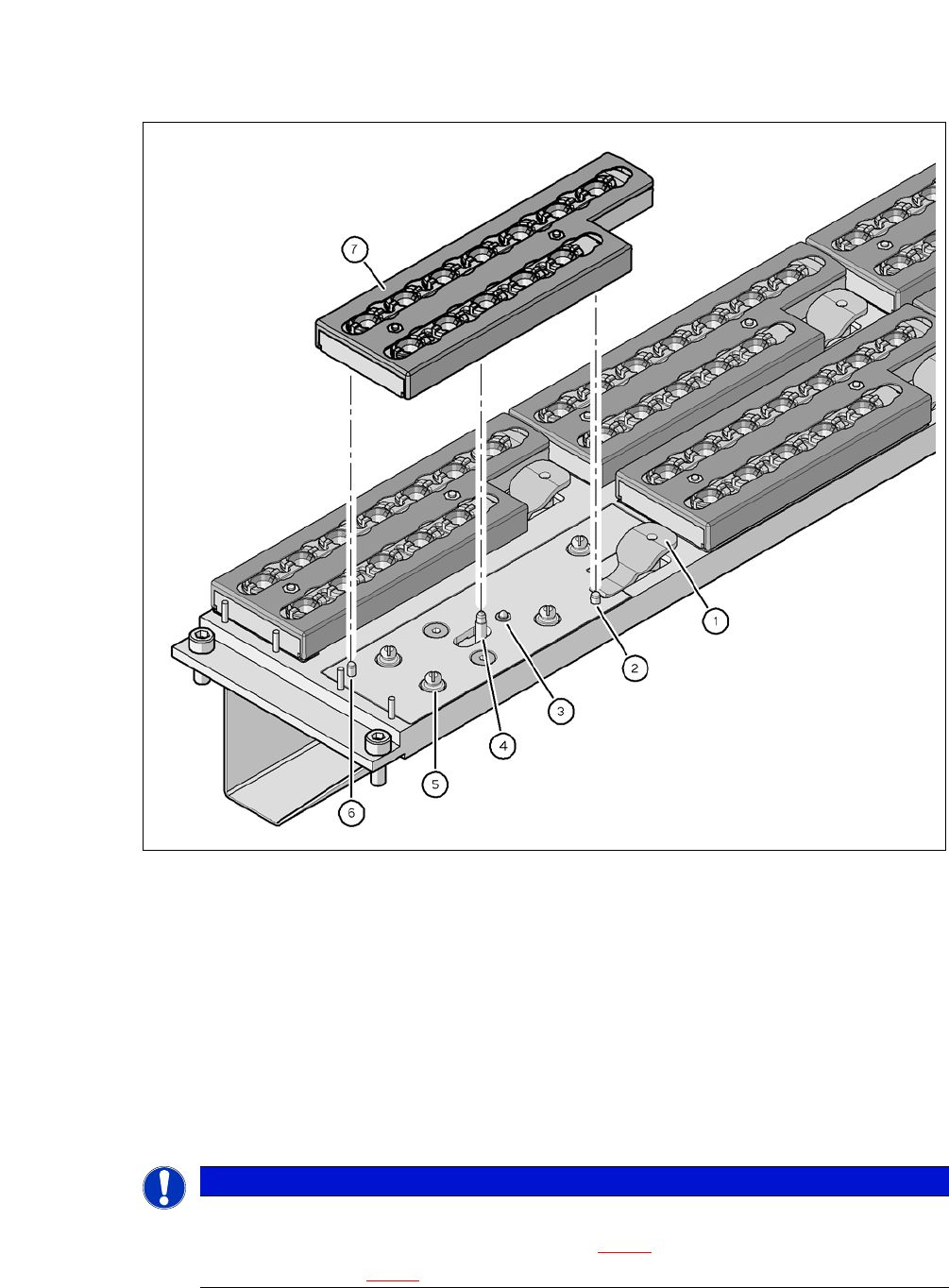

图 8.1 - 7 更换吸嘴盘
(1) 抬升吸嘴盘的控制杆
(2) 平行销，用于啮合吸嘴盘上的对中孔
(3) 触发微型开关的弹簧销
(4) 滑动机制的插销，移动锁定板
(5) 按扣的珠子
(6) 平行销，用于啮合吸嘴盘上的卡槽
(7) “ 吸嘴盘已锁定 ” 位置上的锁定板
8
请注意
将锁定板移到 “ 吸嘴盘已锁定 ” 位置。
在插入前请对齐吸嘴盘，好让对中销 （图 8.1 - 7 中的物件 2 和 6） 可以滑入到对中
孔和卡槽 （图 8.1 - 6
中的物件 6）中。
8 工作站扩展部件 《用户手册》 SIPLACE CA- 系列
8.1 吸嘴交换器 使用软件版本 SC.708.0 或更新 2014 年 12 月版 简体中文
450
8.1.2.8 SIPLACE SpeedStar （C&P20 M）的 “ 第 2 排 ” 吸嘴交换器
[00119716-xx] 吸嘴交换器 2，X- 系列，C&P20
“ 第 2 排 ” 吸嘴交换器可以被安装在以下装配位置 （如果这些位置上没有安装 SWS）：
CA4 设备： 1 号、2 号、3 号和 4 号位置 （见图 8.1 - 4
，第 442 页）
改装包里包含了吸嘴交换器和一个装配套件。
8

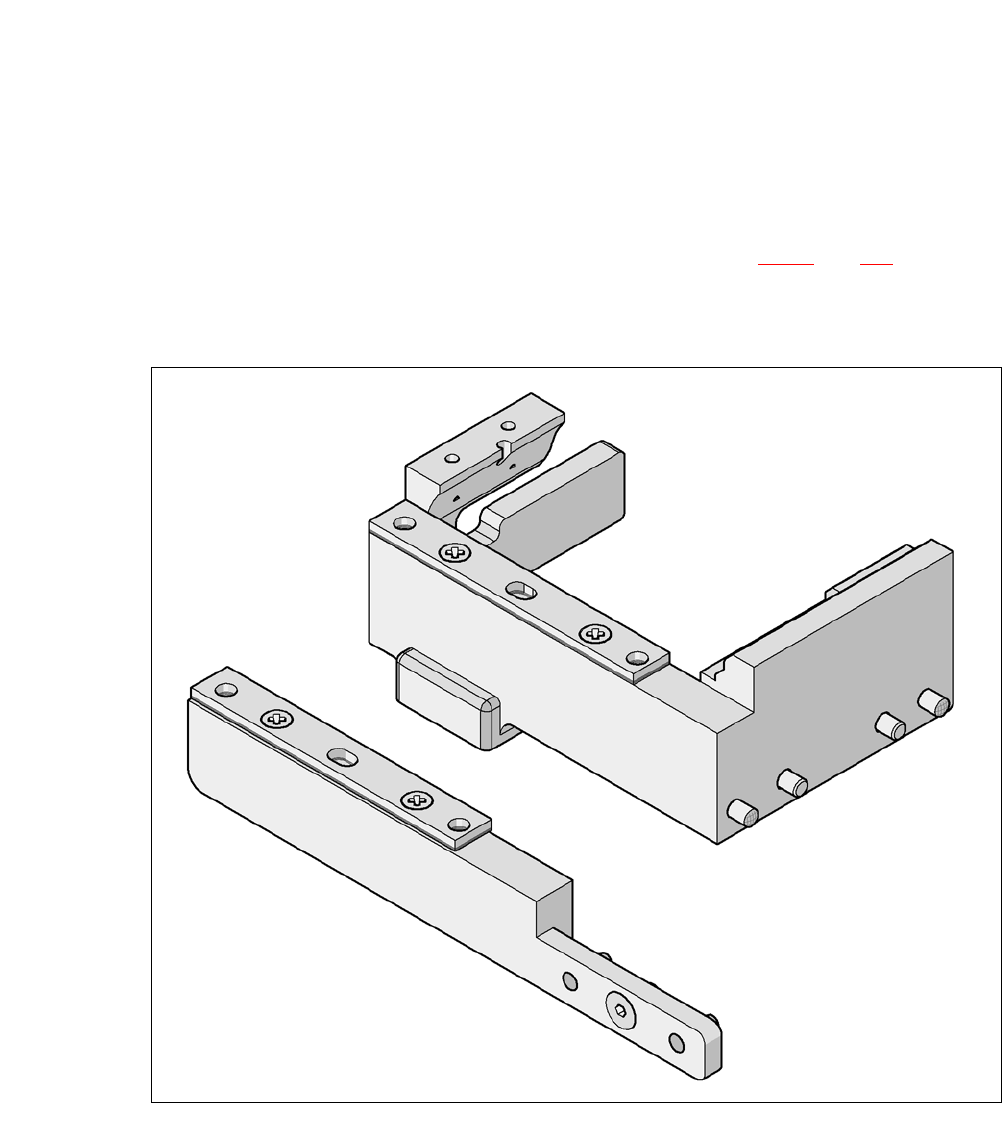

图 8.1 - 9 “ 第 2 排 ” 吸嘴交换器的装配套件 "
