8 工作站扩展部件 《用户手册》 SIPLACE CA- 系列 8.1 吸嘴交换器 使用软件版本 SC.708.0 或更新 2014 年 12 月版 简体中文 452 20xx 吸嘴的吸嘴盘 8 8 图 8.1 - 11 20xx 吸嘴的吸嘴盘 - 锁 定板打开 (1) 20xx 吸嘴的 12 个吸嘴库 (2) 基准点 （仅在打开锁定板后可见） (3) 锁定板 8 8 8
《用户手册》 SIPLACE CA- 系列 8 工作站扩展部件
使用软件版本 SC.708.0 或更新 2014 年 12 月版 简体中文 8.1 吸嘴交换器
451
8.1.3 SIPLACE MultiStar 与 SpeedStar 的吸嘴交换器
物件号：00119741-xx CPP 的吸嘴交换器，X 系列
8

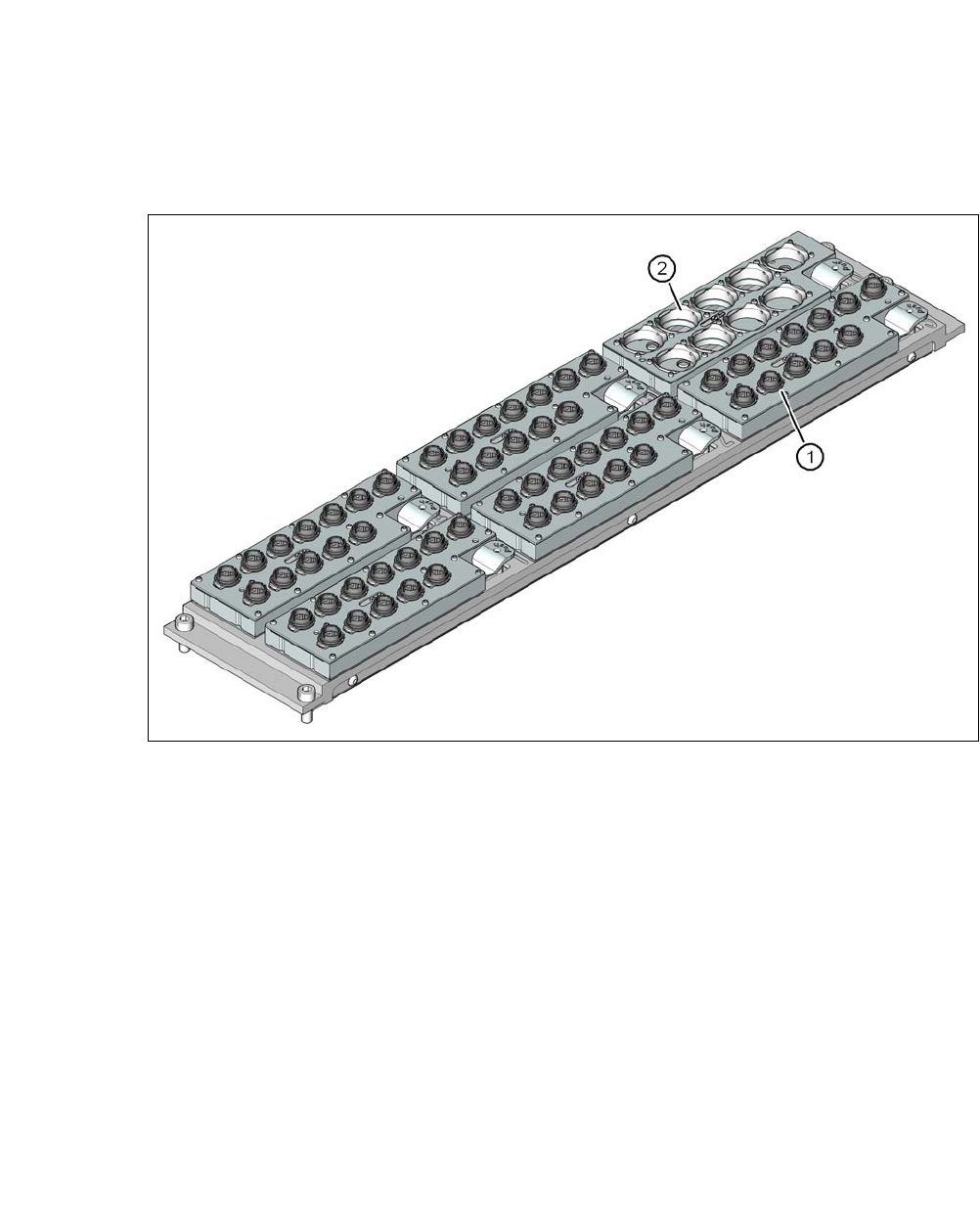

图 8.1 - 10 SIPLACE MultiStar 与 SpeedStar 的吸嘴交换器
(1) 20xx 吸嘴的吸嘴盘
(2) 28xx 吸嘴的吸嘴盘
8.1.3.1 说明
CPP 贴片头与 C&P20 M 贴片头均可使用此吸嘴交换器。吸嘴盘安装在一个常用的盤架板上，通
过两个气缸销固定并用 4 个按钮锁紧。准确的位置由每个吸嘴盘上的两个基准点确定。吸嘴盘在
盤架板上的正确位置由微动开关监控，从而防止贴片头与任何向上突出的吸嘴盘相碰。所有 6 个
吸嘴盘位置必须被填充，因为安全电路会由于吸嘴盘缺失或吸嘴盘未正确就位而停止贴片机。吸
嘴交换器还可通过吸嘴盘的代码识别吸嘴盘是否为 20xx 吸嘴适用的类型，28xx 吸嘴盘是否可为
CPP 贴片头所用，或者 10xx 吸嘴盘是否适用于 C&P20 M 贴片头。
如使用了 SpeedStar，那么 MultiStar 就无需使用吸嘴盘。
在吸嘴站中，元件会在喷射气流的作用下通过 MultiStar 或 SpeedStar 的吸嘴抛出。位于那些位置
的 MultiStar 与 SpeedStar 吸嘴均可取下并在抛料仓中处理。
8 工作站扩展部件 《用户手册》 SIPLACE CA- 系列
8.1 吸嘴交换器 使用软件版本 SC.708.0 或更新 2014 年 12 月版 简体中文
452
20xx 吸嘴的吸嘴盘 8
8
图 8.1 - 11 20xx 吸嘴的吸嘴盘 - 锁定板打开
(1) 20xx 吸嘴的 12 个吸嘴库
(2) 基准点 （仅在打开锁定板后可见）
(3) 锁定板
8
8
8
《用户手册》 SIPLACE CA- 系列 8 工作站扩展部件
使用软件版本 SC.708.0 或更新 2014 年 12 月版 简体中文 8.1 吸嘴交换器
453
28xx 吸嘴的吸嘴盘 8
8

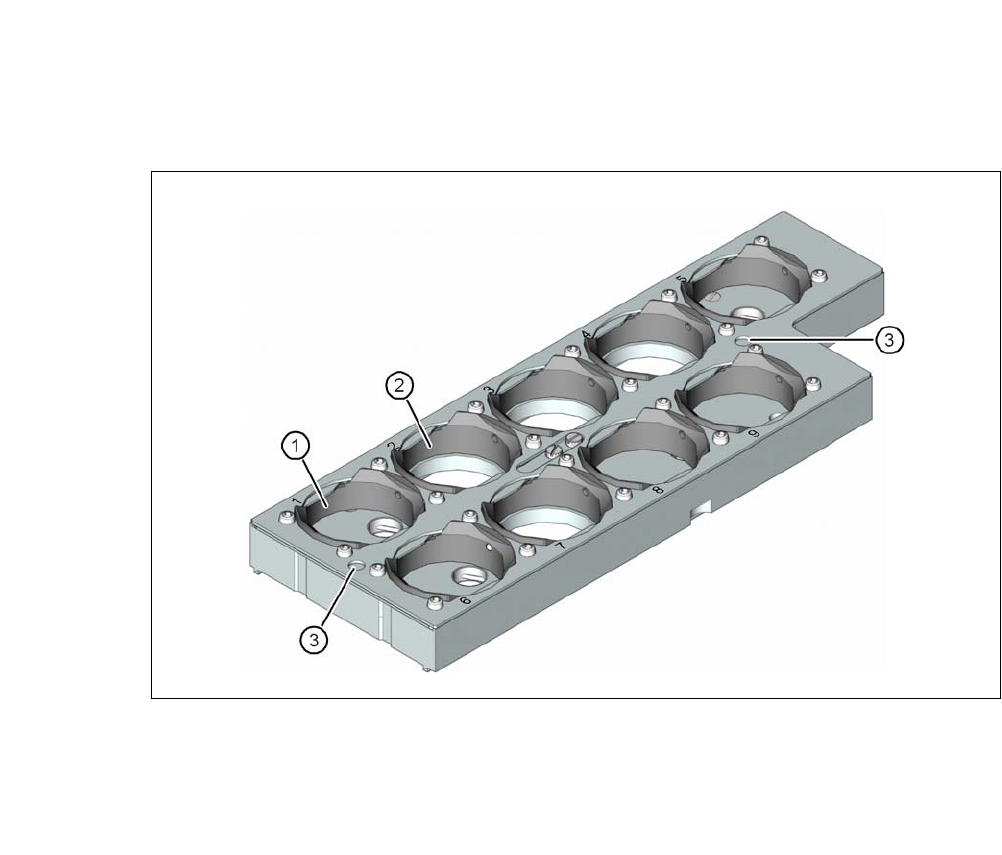

图 8.1 - 12 28xx 吸嘴的吸嘴盘
(1) 吸嘴最大长度达 12.5 mm 的 28xx 吸嘴的 5 个吸嘴库 （吸嘴库编号 1、5、6、8 与 9）
(2) 吸嘴最大长度达 16.5 mm 的 28xx 吸嘴的 4 个吸嘴库 （吸嘴库编号 2、3、4 与 7）
(3) 基准点 （仅在打开锁定板后可见）
