8.1.3.7 位置检测
吸嘴交换器的每个吸嘴盘都有两个基准点：其中一个确定位置， 另一个确定角度。
8

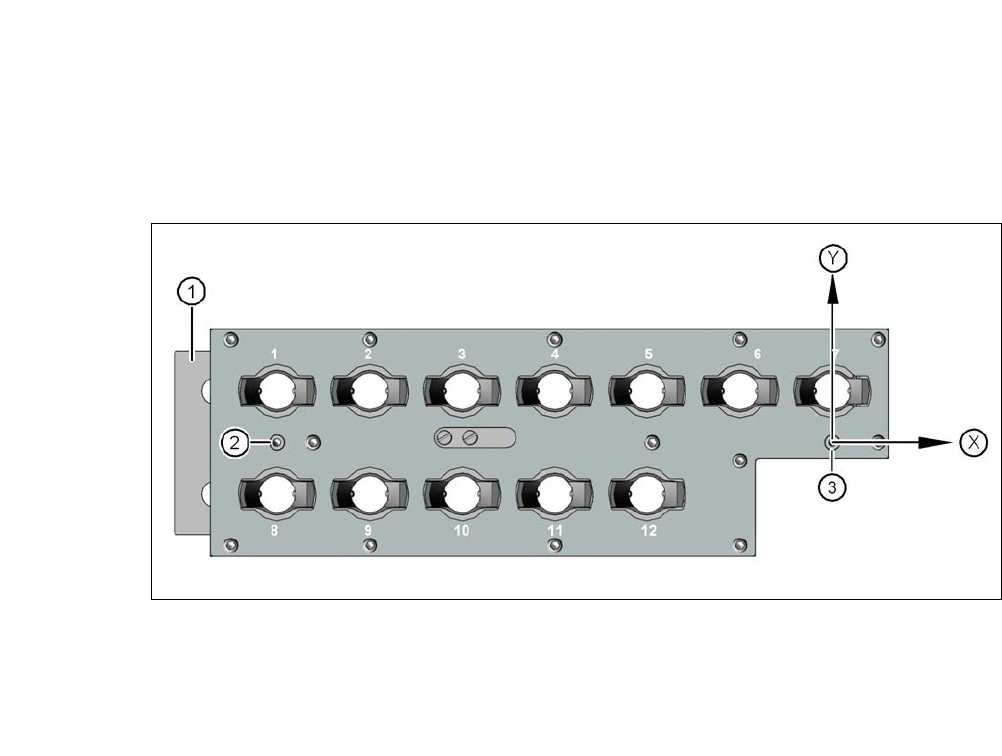

图 8.1 - 16 吸嘴盘 - 用于确定位置与角度的基准点
(1) “ 吸嘴盘已打开 ” 位置上的锁定板
(2) 确定角度的基准点
(3) 确定位置的基准点
《用户手册》 SIPLACE CA- 系列 8 工作站扩展部件
使用软件版本 SC.708.0 或更新 2014 年 12 月版 简体中文 8.1 吸嘴交换器
459
8.1.3.8 SIPLACE MultiStar 与 SpeedStar 的 “ 第 2 排 ” 吸嘴交换器
物件号：00119742-xx CPP 吸嘴交换器 2，X 系列
可在以下位置安装 “ 第 2 排 ” 吸嘴交换器：
CA4 设备：位置 1、2、3 与 4
改装包里包含了吸嘴交换器和一个装配套件。
8

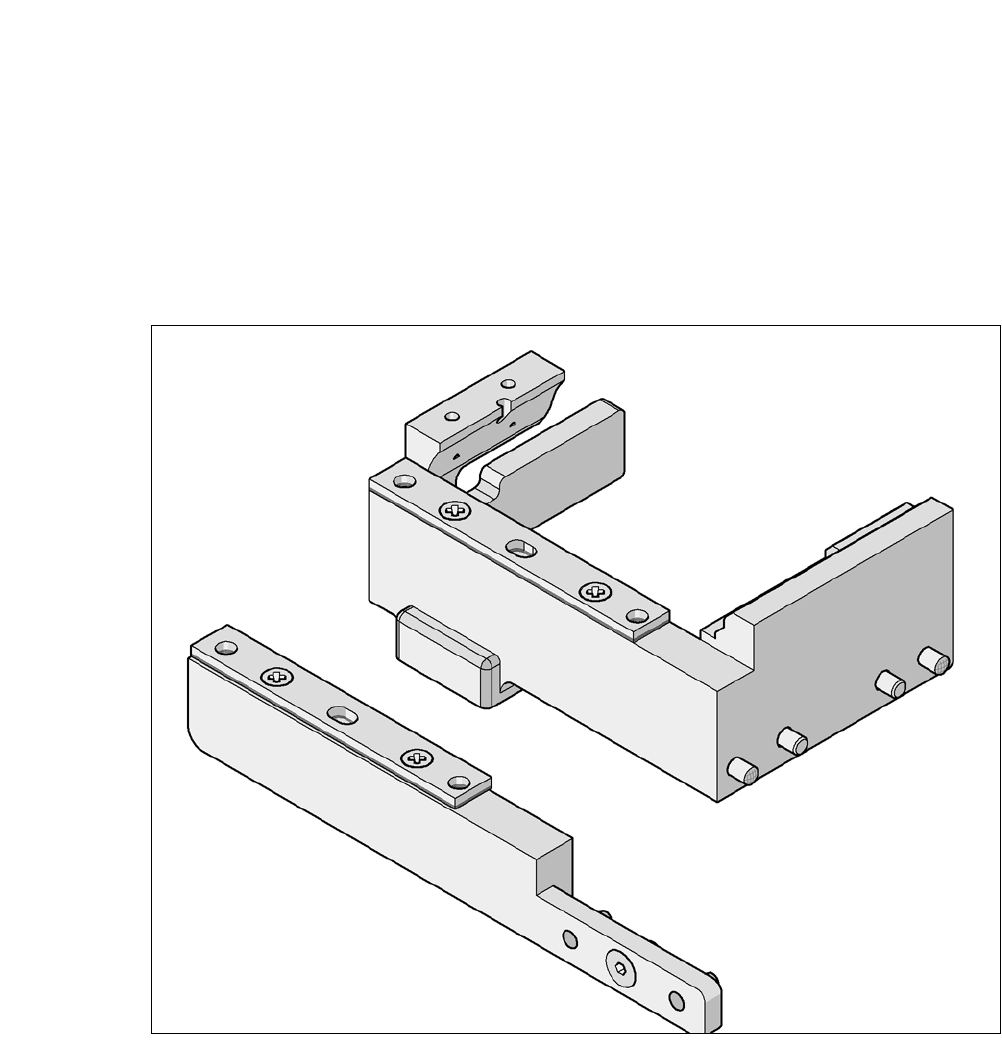

图 8.1 - 17 “ 第 2 排 ” 吸嘴交换器的装配套件
8
8
8 工作站扩展部件 《用户手册》 SIPLACE CA- 系列
8.1 吸嘴交换器 使用软件版本 SC.708.0 或更新 2014 年 12 月版 简体中文
460
8.1.4 SIPLACE TwinHead 的吸嘴交换器
[03005191-xx] 2 个吸嘴的吸嘴盘
[03001807-xx] 1 个吸嘴的吸嘴盘
该吸嘴交换器可容纳最多 12 个吸嘴盘。可用的吸嘴盘类型共有两种：标准吸嘴盘以及特殊吸嘴
与夹持器所用的吸嘴盘。吸嘴盘被安放在一个共用的支撑件上。它们用两个平行销对中，并用两
个沉头螺钉固定。
8

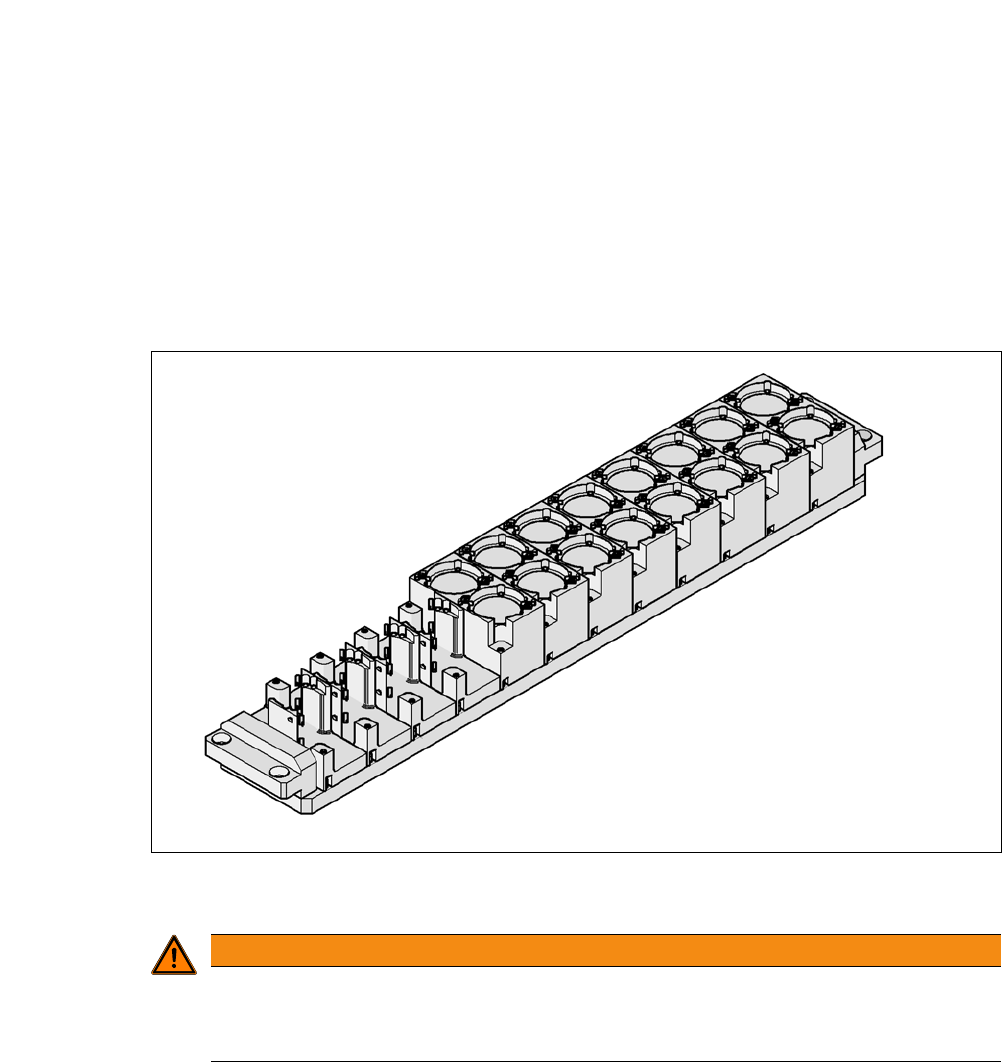

图 8.1 - 18 SIPLACE TwinHead 的吸嘴交换器
8
警告
混合配置存在碰撞贴片头的危险！
混合配置存在导致贴片头发生碰撞的危险。
仅可安装与每个贴片头相对应的吸嘴交换器并使用和贴片头型号相对应的吸嘴盘。
