《用户手册》 SIPLACE CA- 系列 8 工作站扩展部件 使用软件版本 SC.708.0 或更新 2014 年 1 2 月版 简体中文 8.1 吸嘴交换器 461 8.1.4.1 技术数据 8 SIPLACE TwinHead 的吸嘴交换器 尺寸 （长 x 宽 x 高） 448 x 68 x 49 mm³ 吸嘴盘的数量 最多 12 吸嘴保持件的数量 最多 24 个 标准吸嘴 最多 12 个特殊吸嘴 吸嘴类型 5xx （标准） 带适…
8 工作站扩展部件 《用户手册》 SIPLACE CA- 系列
8.1 吸嘴交换器 使用软件版本 SC.708.0 或更新 2014 年 12 月版 简体中文
460
8.1.4 SIPLACE TwinHead 的吸嘴交换器
[03005191-xx] 2 个吸嘴的吸嘴盘
[03001807-xx] 1 个吸嘴的吸嘴盘
该吸嘴交换器可容纳最多 12 个吸嘴盘。可用的吸嘴盘类型共有两种：标准吸嘴盘以及特殊吸嘴
与夹持器所用的吸嘴盘。吸嘴盘被安放在一个共用的支撑件上。它们用两个平行销对中，并用两
个沉头螺钉固定。
8
图 8.1 - 18 SIPLACE TwinHead 的吸嘴交换器
8
警告
混合配置存在碰撞贴片头的危险！
混合配置存在导致贴片头发生碰撞的危险。
仅可安装与每个贴片头相对应的吸嘴交换器并使用和贴片头型号相对应的吸嘴盘。
《用户手册》 SIPLACE CA- 系列 8 工作站扩展部件
使用软件版本 SC.708.0 或更新 2014 年 12 月版 简体中文 8.1 吸嘴交换器
461
8.1.4.1 技术数据
8
SIPLACE TwinHead 的吸嘴交换器
尺寸 （长 x 宽 x 高） 448 x 68 x 49 mm³
吸嘴盘的数量 最多 12
吸嘴保持件的数量 最多 24 个标准吸嘴
最多 12 个特殊吸嘴
吸嘴类型 5xx （标准）
带适配器的 4xx
带适配器的 9xx
吸嘴更换时间 约为 每个吸嘴 2 秒
8 工作站扩展部件 《用户手册》 SIPLACE CA- 系列
8.1 吸嘴交换器 使用软件版本 SC.708.0 或更新 2014 年 12 月版 简体中文
462
8.1.4.2 装配
吸嘴交换器固定在 COT 插入件上。
8

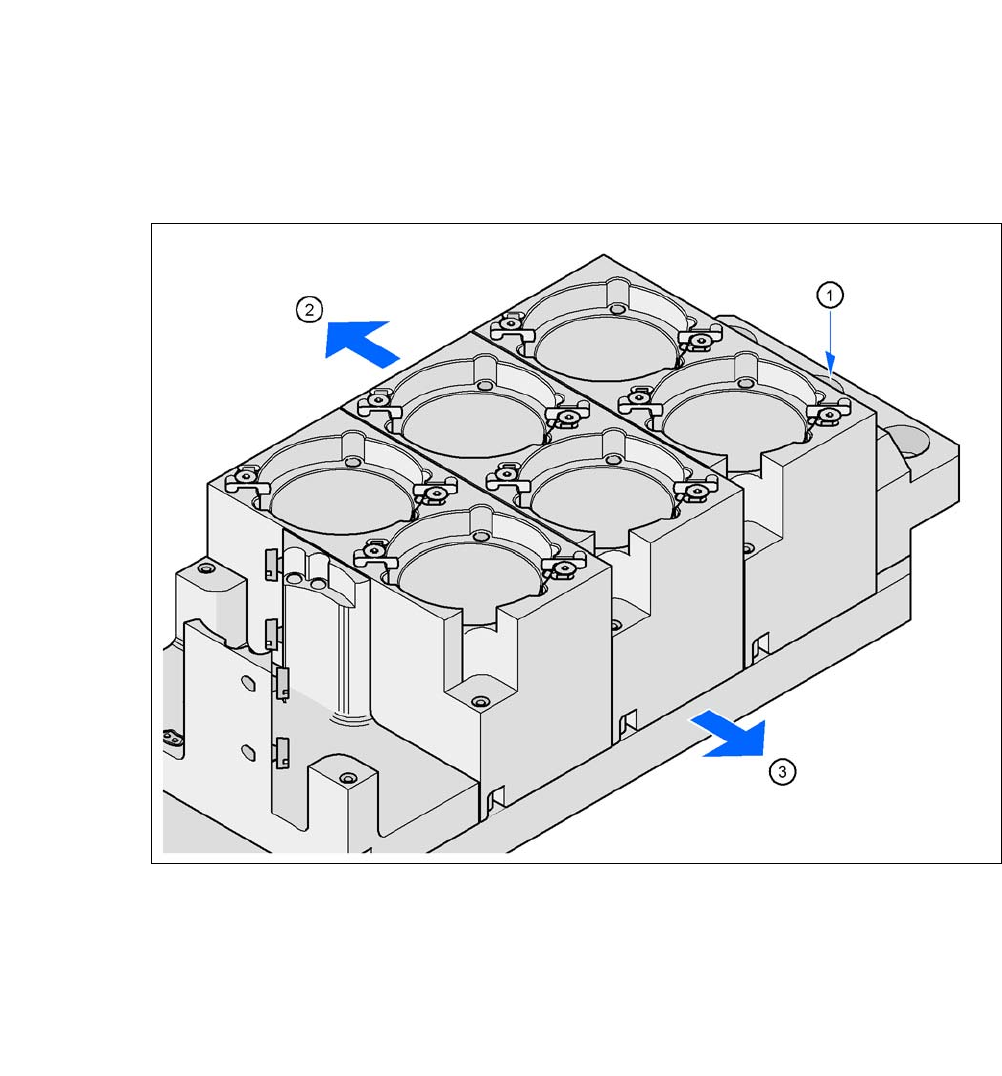

图 8.1 - 19 装配位置
(1) 标记孔
(2) 操作者一侧
(3) 指向 PCB 传送导轨的箭头
8
对齐吸嘴交换器，这样从操作者的视角来看，标记孔 （物件 1）即位于左侧。
