《用户手册》 SIPLACE CA- 系列 8 工作站扩展部件 使用软件版本 SC.708.0 或更新 2014 年 1 2 月版 简体中文 8.5 彩色 PCB 相机 （24 型，数字） 471 8.5.3 照明类型 在彩色 PCB 相机上可以 选择以下照明方式： – 白色照明 此照明模式被用于有镀锡基准 点的标准印制板。 – 蓝色倾斜照明 用于浅色基础材料 （如陶瓷 CEM）上的裸露基准点，一般它都可 以极大地提高对比度。被 阻焊剂…
8 工作站扩展部件 《用户手册》 SIPLACE CA- 系列
8.5 彩色 PCB 相机 （24 型，数字） 使用软件版本 SC.708.0 或更新 2014 年 12 月版 简体中文
470
8.5 彩色 PCB 相机 （24 型，数字）
8.5.1 结构
[00119774-xx] PCB 相机，X 系列，彩色，24 型
8

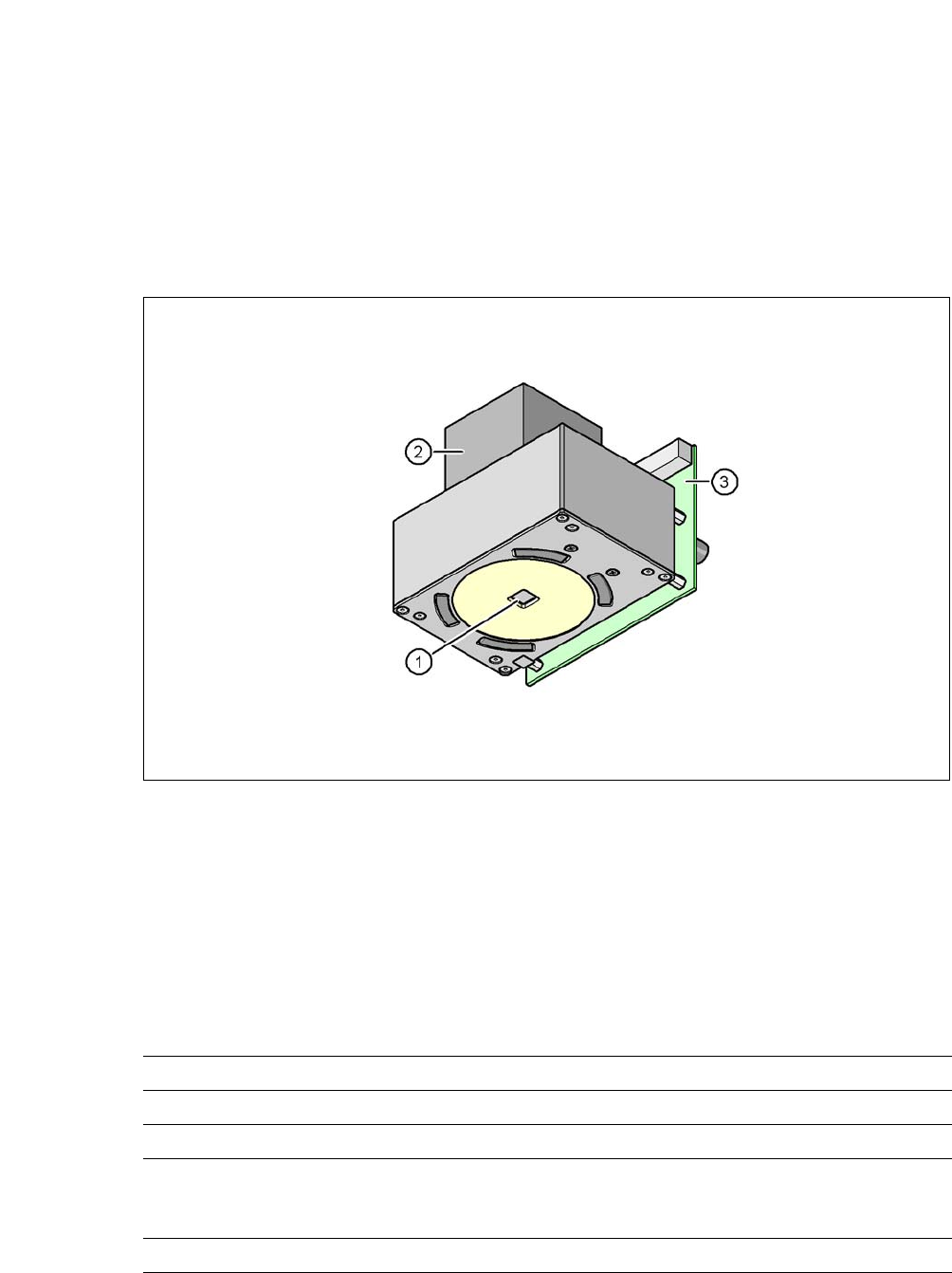

图 8.5 - 1 彩色 PCB 相机 （24 型，数字）
(1) PCB 相机的镜头和照明
(2) 相机放大器
(3) 照明控制
8
8.5.2 技术数据
8
视场 5.7 mm x 5.7 mm
离聚焦板的距离 28 mm
照明模式 前方照明 （5 个级别，可按需要编程）
基准点尺寸 0.3 mm 到 2.5 mm 边缘长度，PCB 供料器公差为
± 1.0 mm
到 3.0 mm 边缘长度，PCB 供料器公差 < 1.0 mm
坏基准点尺寸 0.3 mm 到 3.0 mm 的边缘长度
《用户手册》 SIPLACE CA- 系列 8 工作站扩展部件
使用软件版本 SC.708.0 或更新 2014 年 12 月版 简体中文 8.5 彩色 PCB 相机 （24 型，数字）
471
8.5.3 照明类型
在彩色 PCB 相机上可以选择以下照明方式：
– 白色照明
此照明模式被用于有镀锡基准点的标准印制板。
– 蓝色倾斜照明
用于浅色基础材料 （如陶瓷 CEM）上的裸露基准点，一般它都可以极大地提高对比度。被
阻焊剂覆盖的基准点在一个浅色的背景上也可以被更好地探测到。
– 红外照明
此照明模式特别适用于被阻焊漆覆盖的基准点或由柔性材料制成的基准点。在一个陶瓷基板
上使用银质或铂金基准点时，此类型照明也可以达到更高的识别效果。它需要通执行一次对
中 / 贴装运行测试提前进行检查。
8.5.4 基准点和墨点标准
基准点和墨点的标准在第 3.12.4.3 和 3.12.4.4 部分中，第 181 页。
8 工作站扩展部件 《用户手册》 SIPLACE CA- 系列
8.6 矩阵式料盘交换器 使用软件版本 SC.708.0 或更新 2014 年 12 月版 简体中文
472
8.6 矩阵式料盘交换器
物件号：00116438-xx SIPLACE 矩阵盘交换器 (MTC)
8.6.1 安全须知
8
8
8.6.2 说明
矩阵盘交换器支持多达 100 个华夫包装托盘的存储与全自动转换。华夫包装托盘的堆叠层 （在塔
中的存储位置）从底部开始向上编号，直至顶部。
塔可在垂直方向上进行独立于其它塔的移动，直至所选的吸嘴盘到达喂料轴的接触区。水平喂料
轴会将华夫包装托盘从塔中输送至贴片头的接触区。
塔 1 共有 30 层，每层上的 2 个 JEDEC 盘或尺寸达 240 x 340 mm² 的大盘都可由华夫盘托盘来容
纳。
塔 2 共有 40 层，可容纳 JEDEC 盘。
矩阵式料盘交换器具有一个整体式的机箱，可轻松的移动至其它位置。与其一并提供的 PCB 传送
导轨的高度专为客户定制的贴片机所设置，不过也可迅速且容易的改为 900、930 以及 950 mm
的传送导轨高度。
警告
受伤危险！
如在贴片机运行期间将手伸入 矩阵盘交换器与贴片机底座间的缝隙内，则存在受伤的风
险。
切勿在贴片机运行期间将手伸入矩阵盘交换器与贴片机底座间的缝隙内。
警告
操作要求：矩阵盘交换器应装载于贴片机上
如矩阵盘交换器没有装载在贴片机上，则切勿使用。
仅将电源线与外部电源相连，或在矩阵盘交换器装载至贴片机上时仅断开其连接。
