8 工作站扩展部件 《用户手册》 SIPLACE CA- 系列 8.12 视像示教点 使用软件版本 SC.708.0 或更新 2014 年 12 月版 简体中文 486 8.12 视像示教点 [00119788-xx] 视像示教站 8 图 8.12 - 1 配有 （33 型）元件相机的视像示教站
《用户手册》 SIPLACE CA- 系列 8 工作站扩展部件
使用软件版本 SC.708.0 或更新 2014 年 12 月版 简体中文 8.11 磁性顶针
485
8.11 磁性顶针
[00119680-xx] 磁性顶针 HS/HF/X/CA/D- 系列
宽印制板容易在贴片期间发生弯曲，致使在某些情况下将无法以理想的精确度贴装元件。高度弯
曲的 PCB 也会影响贴装的精确度。在升降台上安置磁性顶针，即可很轻松地解决此问题。
8

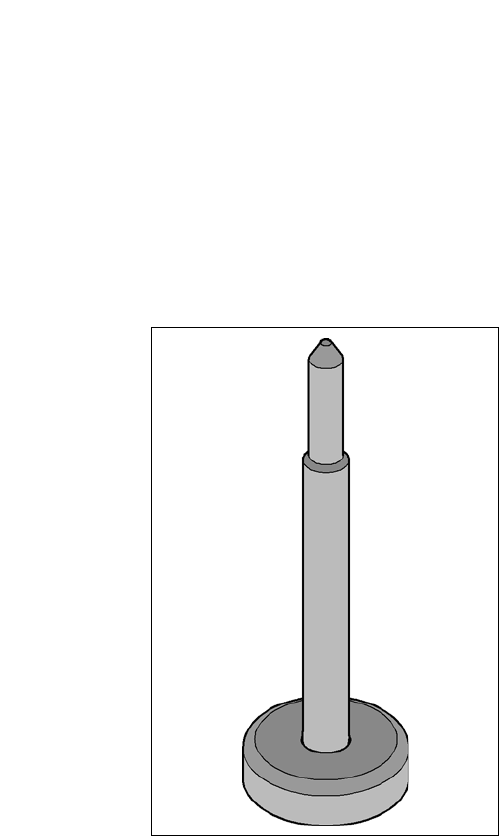

图 8.11 - 1 磁性顶针
8 工作站扩展部件 《用户手册》 SIPLACE CA- 系列
8.12 视像示教点 使用软件版本 SC.708.0 或更新 2014 年 12 月版 简体中文
486
8.12 视像示教点
[00119788-xx] 视像示教站
8

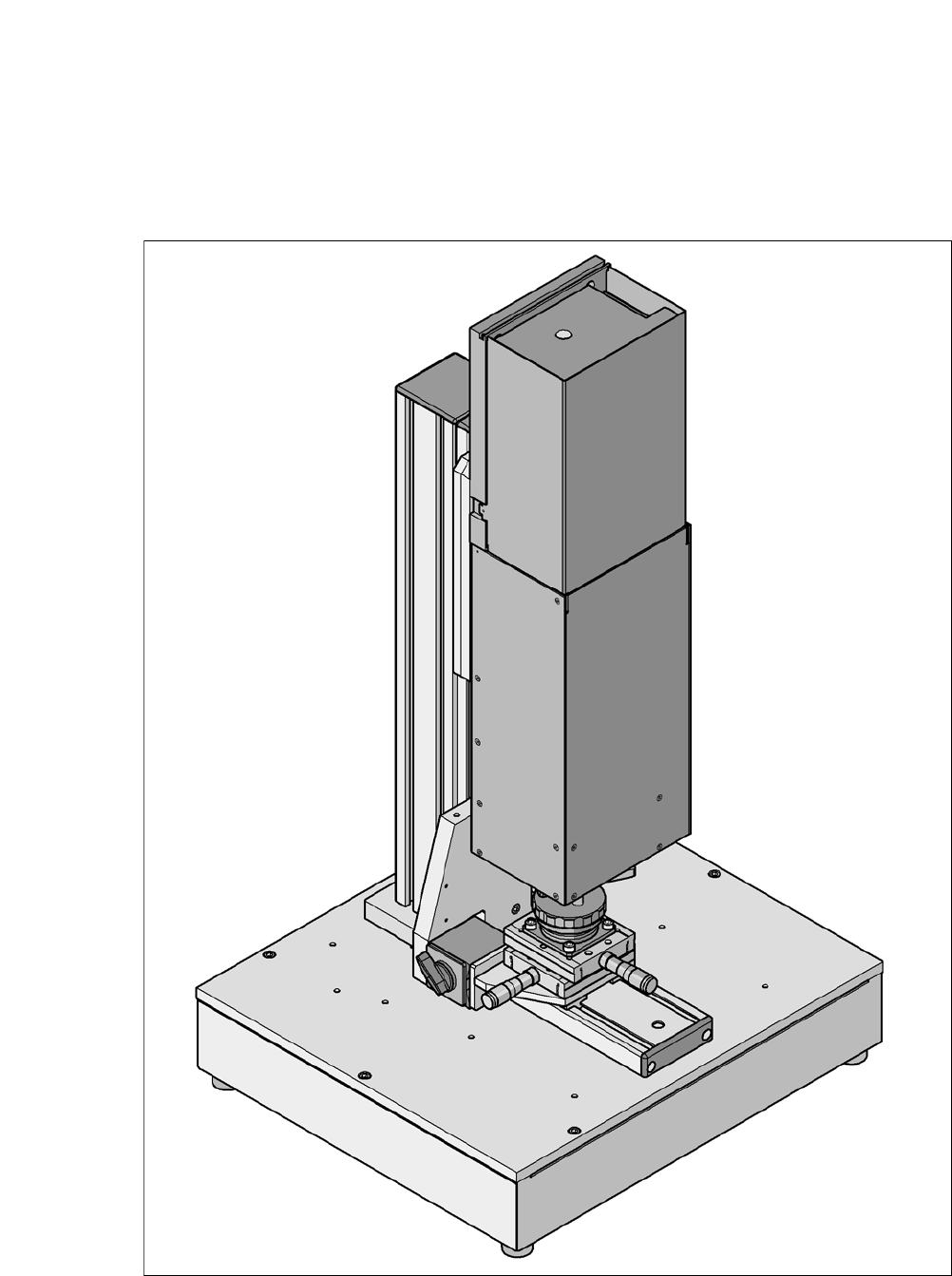

图 8.12 - 1 配有 （33 型）元件相机的视像示教站
《用户手册》 SIPLACE CA- 系列 8 工作站扩展部件
使用软件版本 SC.708.0 或更新 2014 年 12 月版 简体中文 8.12 视像示教点
487
8.12.1 总览
视像示教站是一种为 SIPLACE 贴片机上要处理的元件创建和测试封装形式说明的系统。
视像示教站必须由下列元件构成：
– 装有电子电路和一个或两个元件相机的基本模块
– 微型塔 PC
WINDOWS XP 操作系统 8
SIPLACE 视觉图像处理软件 8
SIPLACE Pro 数据库服务器 8
相机接口：CAN 总线插卡和相机总线插卡 8
8.12.2 说明
视像示教站可以为任何一种贴片机创建和测试封装形式的说明，并可以用来运行元件检查程序。
由此设置好的元件形状说明可以存储在视像示教站的 SIPLACE Pro 数据库内，然后传送到生产系
统的 SIPLACE Pro 数据库中。此外，您还能从贴片机中将视像屏幕截图下载到视像示教站中进行
分析。只有多元件测量仍然必须在贴片机上进行。
8.12.3 优势
此脱机系统的主要优势在于，它与生产系统完全独立，并且创建和测试封装形式说明时不需要使
用任何生产系统资源。因此，试封装将不会由于创建和测试封装形式说明的缘故，对生产率带来
任何损失。另外，推出新产品所花费的时间将因此独立系统而大大缩短。
