《用户手册》 SIPLACE CA- 系列 2 操作安全
使用软件版本 SC.708.0 或更新 2014 年 12 月版 简体中文 2.2 贴片机上的警告标签
51
图 2.2 - 7
中的物件 H （每个电源上的数量：2）

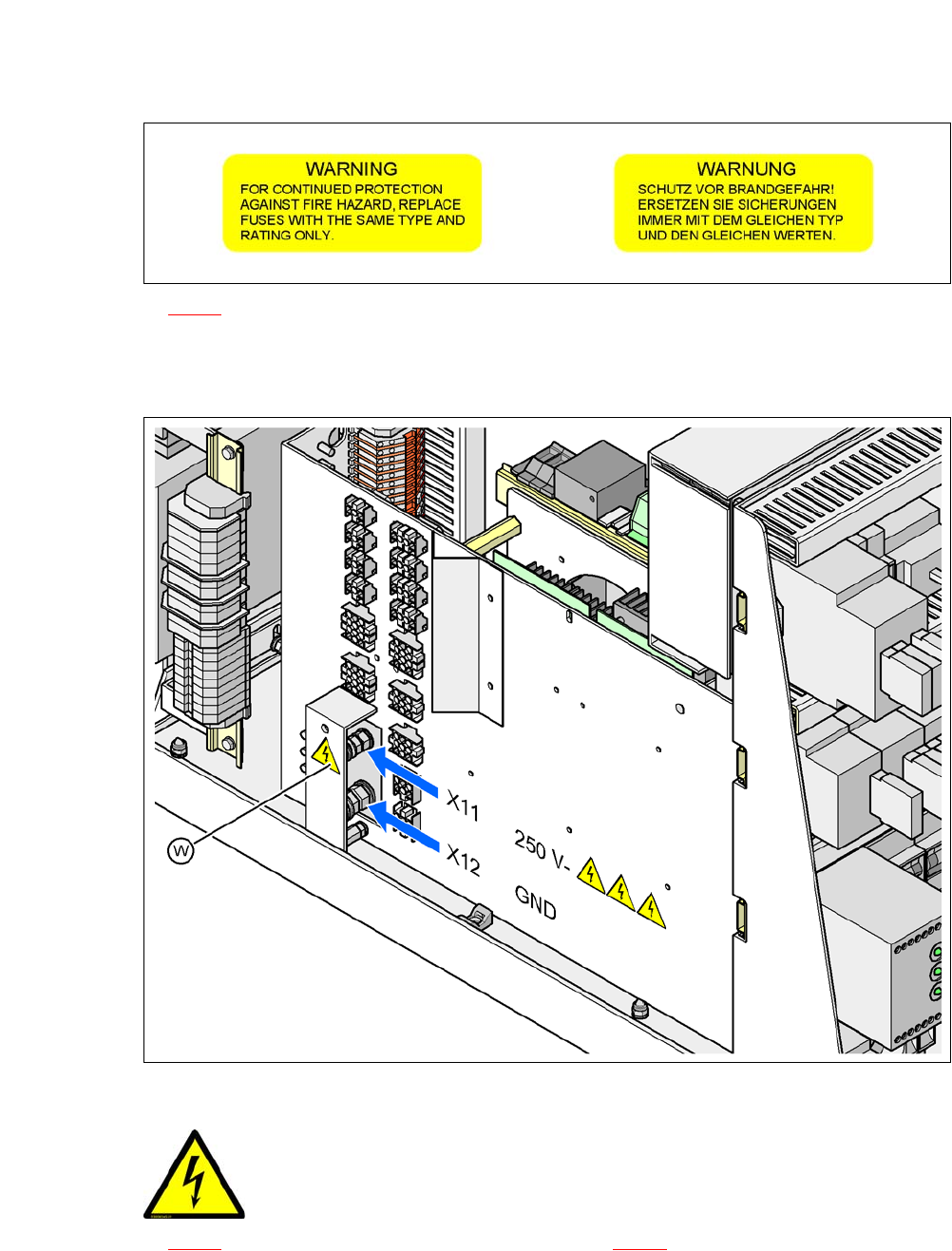

2.2.6 电源伺服放大器盖子上的警告标签 W
图 2.2 - 8 供电单元上方保护盖上的伺服放大器警告标签 W
2
图 2.2 - 8 中的物件 W （每个电源上的数量：8）另见图 2.2 - 7
2 操作安全 《用户手册》 SIPLACE CA- 系列
2.2 贴片机上的警告标签 使用软件版本 SC.708.0 或更新 2014 年 12 月版 简体中文
52

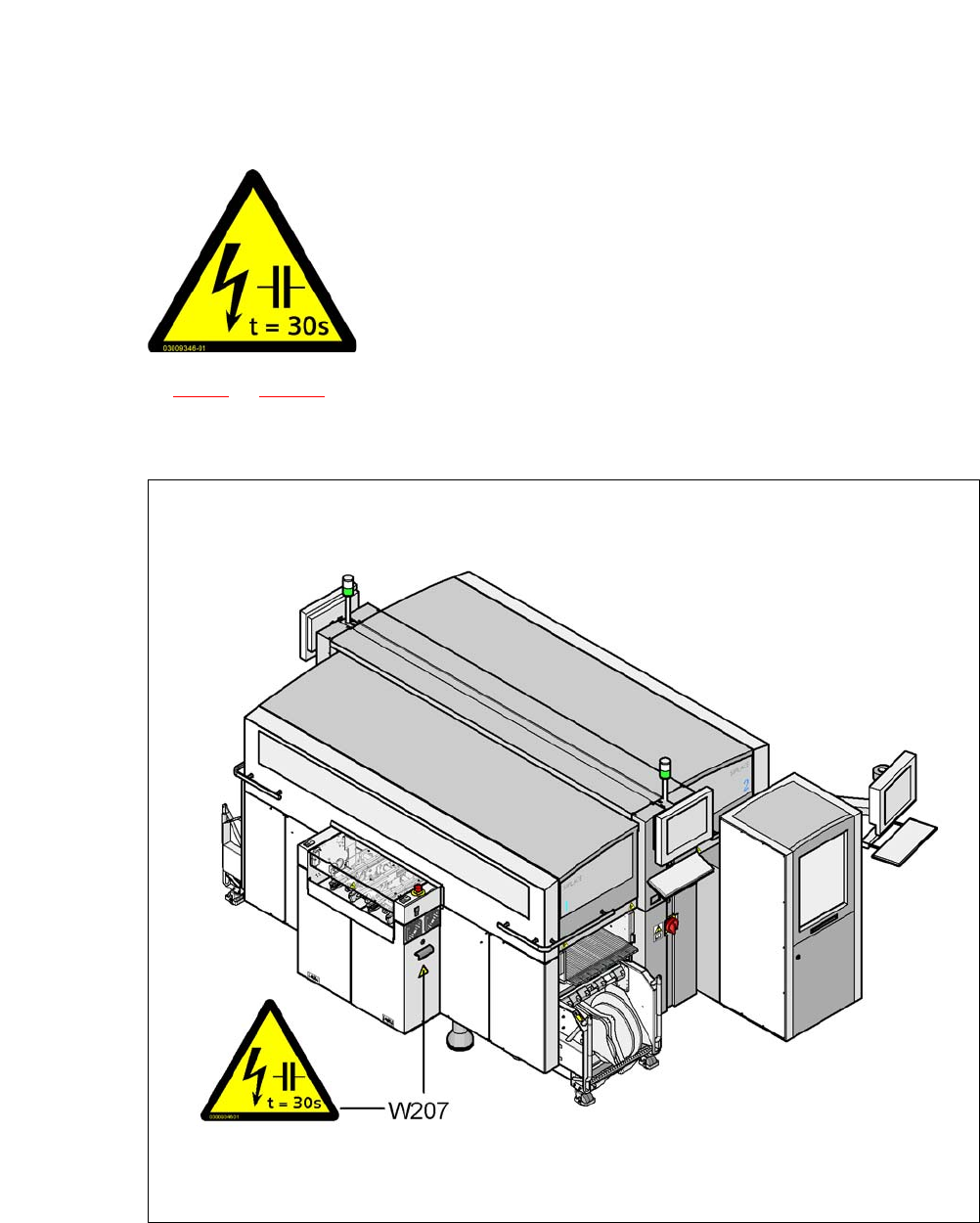

2.2.7 警告标签 W207
2
图 2.2 - 9 与 2.2 - 10 [03009346-01] 中的物件 W207 （每台设备上的数量：3，CA 为 4 个）
2.2.7.1 轴单元上的警告标签 W207
2
图 2.2 - 9 轴单元模克隆面板上的警告标签 W207
物件 W207 [03009346-01]
《用户手册》 SIPLACE CA- 系列 2 操作安全
使用软件版本 SC.708.0 或更新 2014 年 12 月版 简体中文 2.2 贴片机上的警告标签
53
2.2.7.2 电源涌流限制器上的警告标签 W207
2
图 2.2 - 10 电源涌流限制器上的警告标签 W207
物件 W207 [03009346-01]
PCB1 印制板，涌流限制器 - 变压器
PCB2 印制板，涌流限制器 - 伺服
PCB2
PCB1
