00197546-03_UM_SiplaceCA-Serie_ZH - 第63页
《用户手册》 SIPLACE CA- 系列 2 操作安全 使用软件版本 SC.708.0 或更新 2014 年 1 2 月版 简体中文 2.3 SWS 上的警告标签 63 2.3.6 EMERGENCY STOP （急停）按钮上的警告标签 W209 2 图 2.3 - 10 W209 [03009349-01] （每个 SWS 上的数量：1） 2 2 图 2.3 - 11 EMERGENCY STOP （急停）按钮上的警告标签 W209…
2 操作安全 《用户手册》 SIPLACE CA- 系列
2.3 SWS 上的警告标签 使用软件版本 SC.708.0 或更新 2014 年 12 月版 简体中文
62

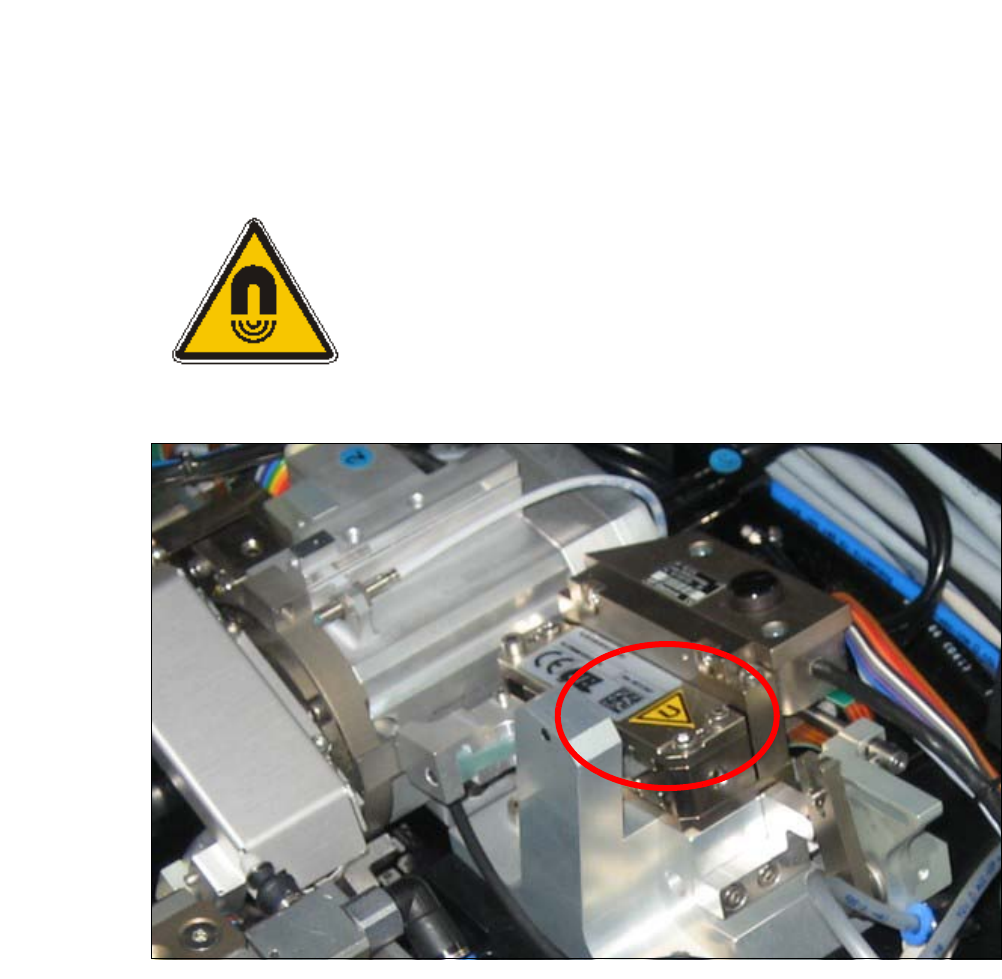

2.3.5 倒装单元和晶粒贴附单元上的警告
2
图 2.3 - 8 W13 （在晶粒贴附单元上的数量：1，在倒装单元上的数量：1）
图 2.3 - 9 晶粒贴附单元上的警告标签
2
2
2
关于磁场的警告
《用户手册》 SIPLACE CA- 系列 2 操作安全
使用软件版本 SC.708.0 或更新 2014 年 12 月版 简体中文 2.3 SWS 上的警告标签
63

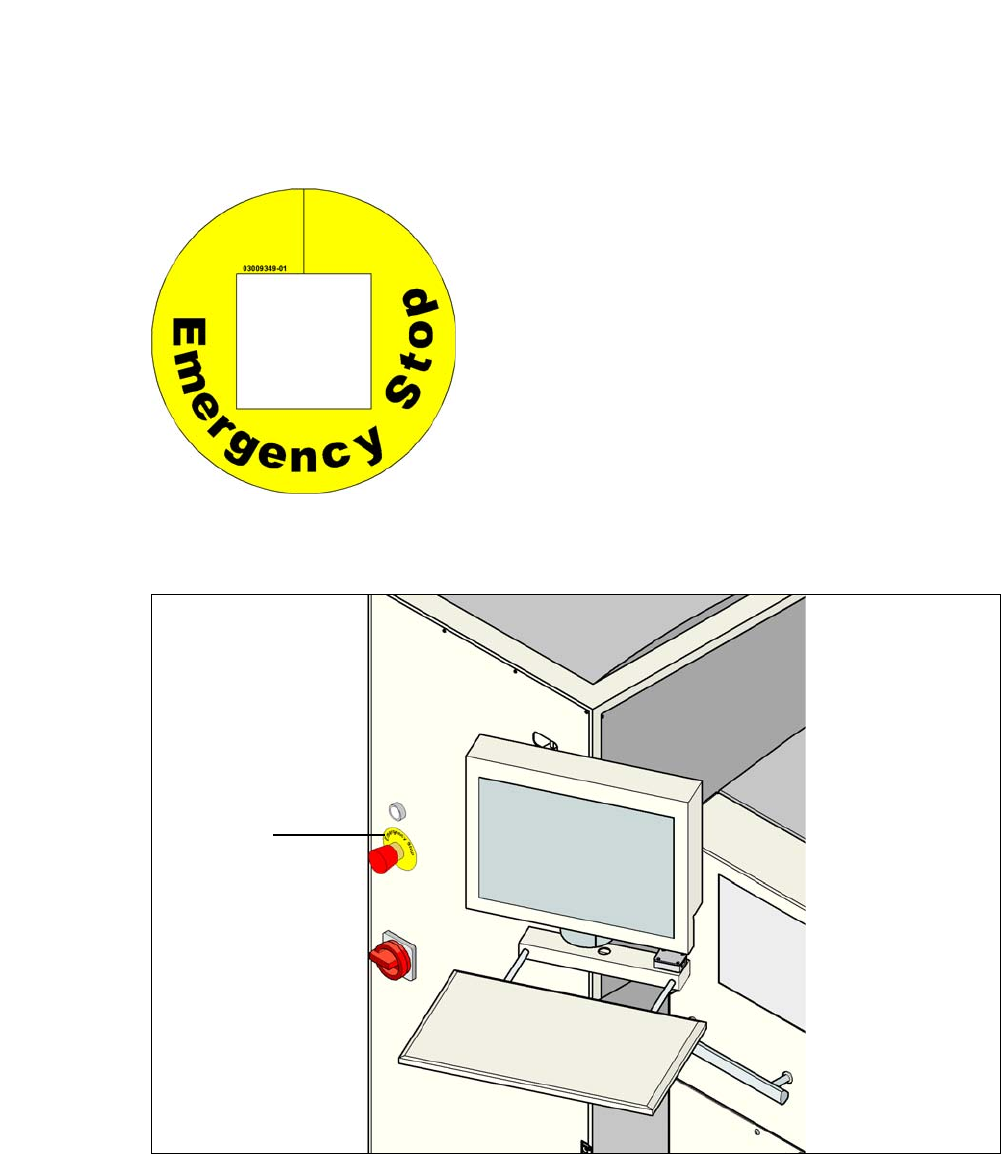

2.3.6 EMERGENCY STOP （急停）按钮上的警告标签 W209
2
图 2.3 - 10 W209 [03009349-01] （每个 SWS 上的数量：1）
2
2
图 2.3 - 11 EMERGENCY STOP （急停）按钮上的警告标签 W209
2
2
2
2
2
2
2
2
2
2
2
2
2
2
2
2
2
2
2
在澳大利亚、加拿大、墨西哥和美国，警告标
签 W209 被粘贴在扩展套件上，而不是在
EMERGENCY STOP （急停）按钮上的黄色
环上。
W209
2 操作安全 《用户手册》 SIPLACE CA- 系列
2.4 激光等级 使用软件版本 SC.708.0 或更新 2014 年 12 月版 简体中文
64
2.4 激光等级
2.4.1 一级激光
2.4.1.1 整台设备的激光等级
2
2
2.4.1.2 相机系统的激光等级
2
2.4.2 1M 级激光
不要用光学仪器直视这种激光！
2
请注意
属于一级和 1M 级激光的模块未被标识。
2
所有已安装的相机系统和准备就绪可以运行的这台设备都被分级
为“一级激光”。
此激光分级依据 DIN EN 60825-1:2001 标准。
2
下列相机系统属于 “ 一级激光 ”：
– 彩色 PCB 相机 （24 型，数字）
– 元件相机
静止元件相机 P&P，类型 33、55 x 45，数字式 （ 静止元件相
机 P&P，类型 25、16 x 16，数字式
2
下列相机系统属于 “1M 级激光 ”：
– SIPLACE SpeedStar （C&P20 M）贴片头上的 C&P 元件相机 （41 型，6
x 6）
– MultiStar 上的元件相机 C&P，类型 30、27 x 27
