2.6.9 废料箱与 SIPLACE C&P20 M 的元件传感器存在碰撞的风险
如果元件或吸嘴的弃置箱未被正确插入，就有可能与 SIPLACE 20 M 的元件传感器发生碰撞。为
排除这个危险，我们重新设计了弃置箱，好让它在被插入到没有 SWS 的装配位置时可以稳固地
滑入就位。同时弃置箱的高度被降低，从而最大限度地防止了因为弃置箱未被正确插入而发生碰
撞的危险。
为加于区别，此种新型弃置箱的物件号为 03003719-06。您可以使用此物件号立刻有效订购这种
弃置箱。
2
图 2.6 - 5 新型弃置箱
2
2.6.10 设备的 ESD 安全
2
请注意
请用这种新型弃置箱替换其他所有在 CA- 系列设备中使用的弃置箱。
在完成替换之前，请确保现有弃置箱都已被小心插入。
CA- 系列设备仅能使用这种新型的弃置箱 [03003719-06]。
旧款弃置箱仍可以在比如 HF 设备中使用，因为此类设备没有 SIPLACE C&P20 M 贴
片头。
请注意
设备的 ESD 安全要求
只能使用被认定具有传导性的吸嘴。
2 操作安全 《用户手册》 SIPLACE CA- 系列
2.6 操作贴片机时的安全须知 使用软件版本 SC.708.0 或更新 2014 年 12 月版 简体中文
74
2.6.11 持续工作时 C&P20 M 贴片头上的高温
2

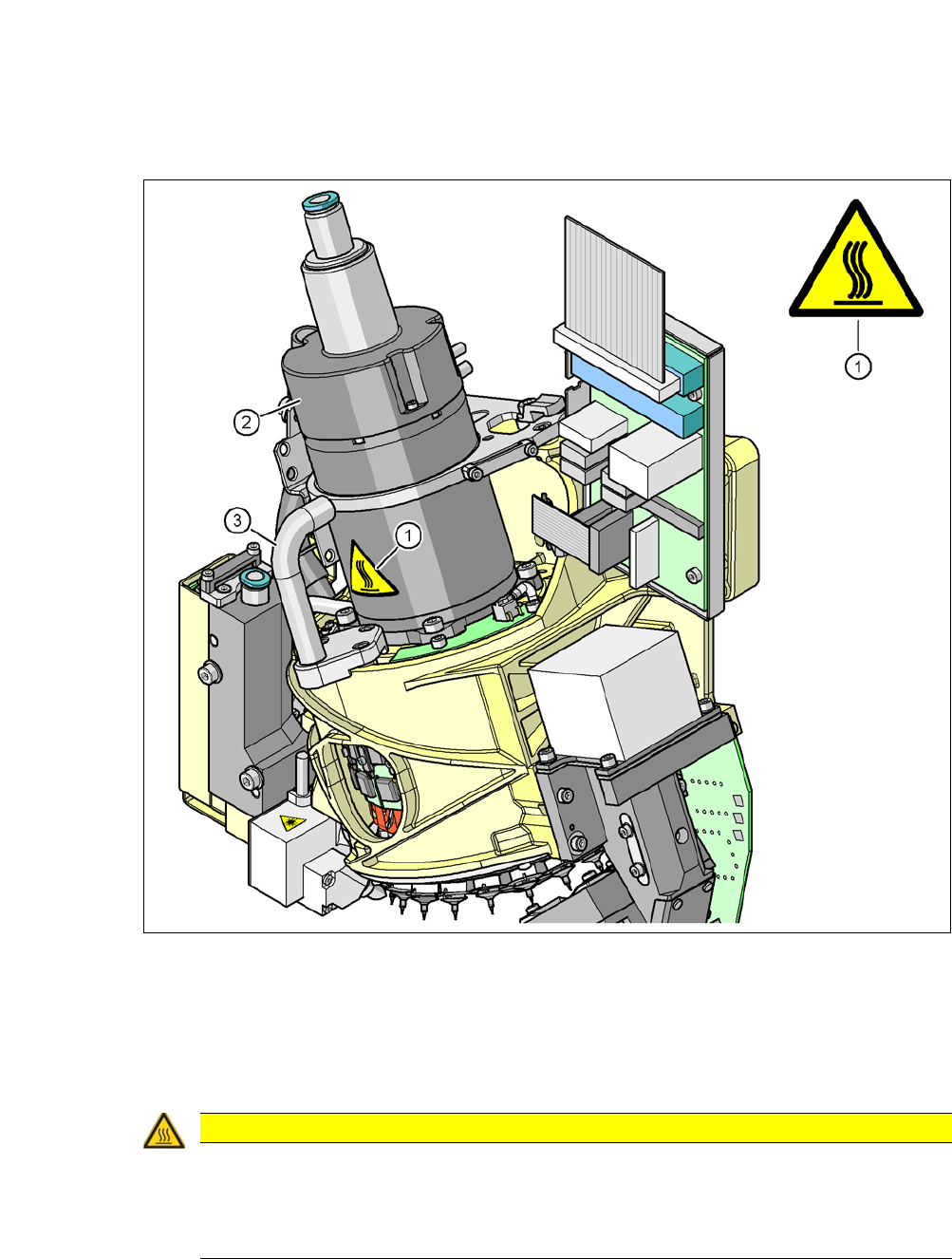

图 2.6 - 6 持续工作时 C&P20 M 贴片头上的高温
(1) 温度信息铭牌 [03031926-01]
(2) 星形盘轴马达外壳
(3) 握柄
2
谨慎
高温导致烫伤的危险！
在持续工作和在温度超过 22 °C 的环境中工作时，星形盘轴马达外壳和贴片头握柄的温度
可能会变得非常高。
接触这些部件时千万要小心。
《用户手册》 SIPLACE CA- 系列 2 操作安全
使用软件版本 SC.708.0 或更新 2014 年 12 月版 简体中文 2.6 操作贴片机时的安全须知
75
2.6.12 持续工作时 X 供料器模块上的高温
2

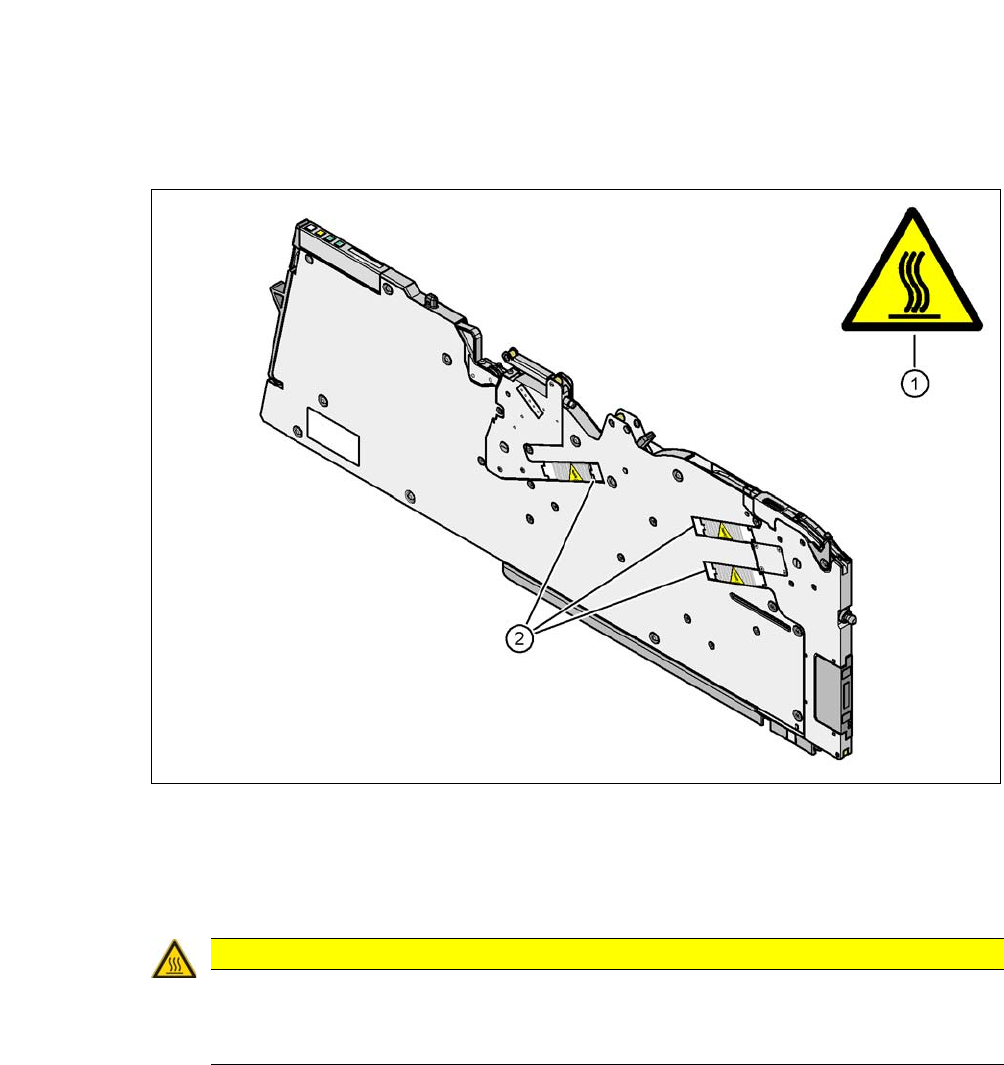

图 2.6 - 7 持续工作时 X 供料器模块上的高温
(1) 温度信息铭牌 [03031926-01]
(2) 步进马达
2
谨慎
高温导致烫伤的危险！
在持续工作和在温度超过 22 °C 的环境中工作时，步进马达的温度可能会变得非常高。
接触马达时千万要小心。
