IPC-2221a-12-08 图12-8 改进 到 含盲、埋 孔的10层附连板D⽰例 IPC-2221A 2003年5月 94
IPC-2221a-12-07-cont

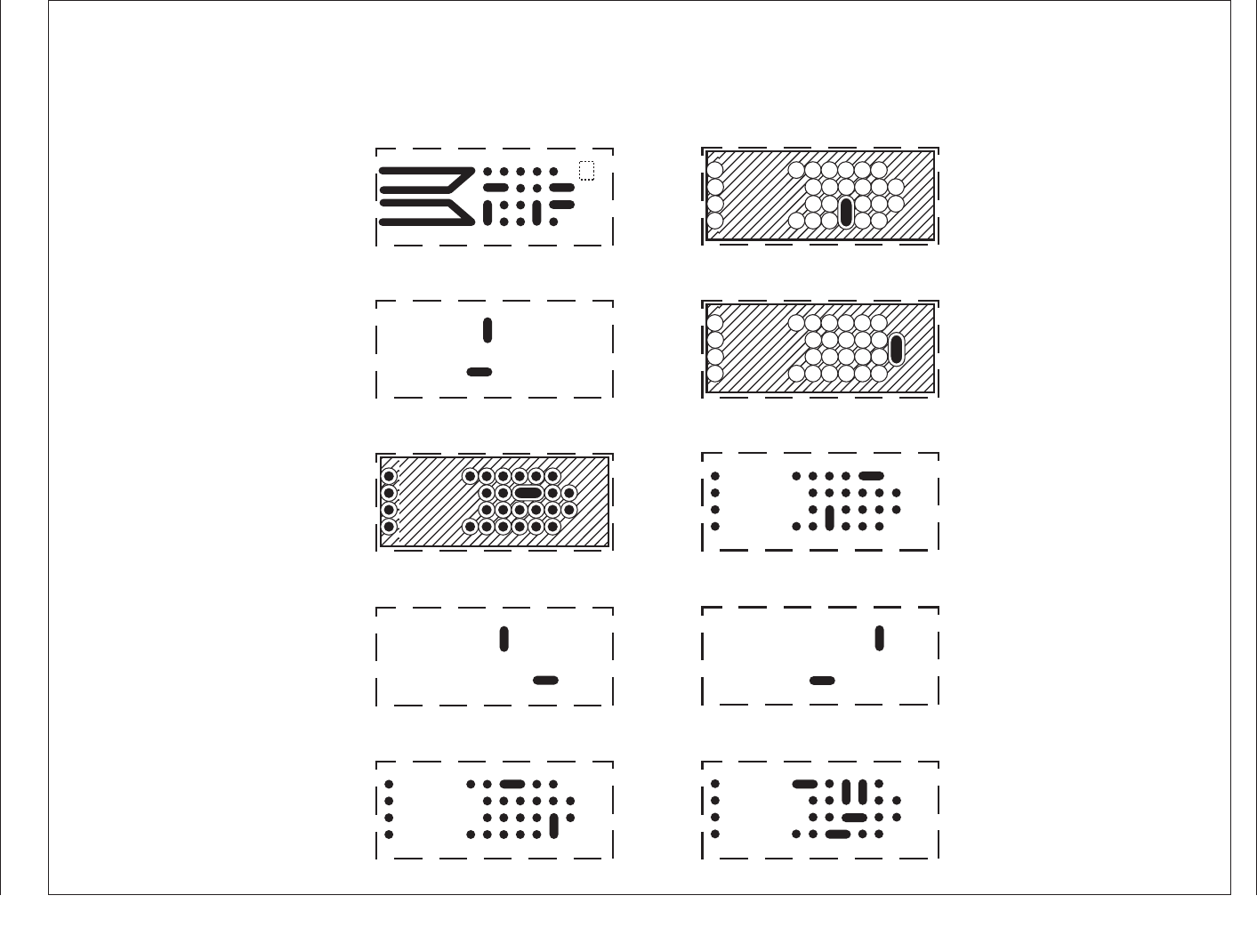

图12-7 续. 10层板⽰例
D
附连板Ｄ测试层
1． 外层 – 在所有
通孔处的焊盘
２． 内层 – 无非功
能焊盘
３． 内覆铜层 –
含非功能焊盘
４． 内层 – 无非功
能焊盘
５． 内层 – 含非功
能焊盘
６． 内覆铜层–
无非功能焊盘
７． 内覆铜层–
无非功能焊盘
８． 内层 –
含
非功
能焊盘
９． 内层 – 无非功
能焊盘
１０． 内层 – 在所有
通孔处的焊盘
2003年5月 IPC-2221A
93
IPC-2221a-12-08

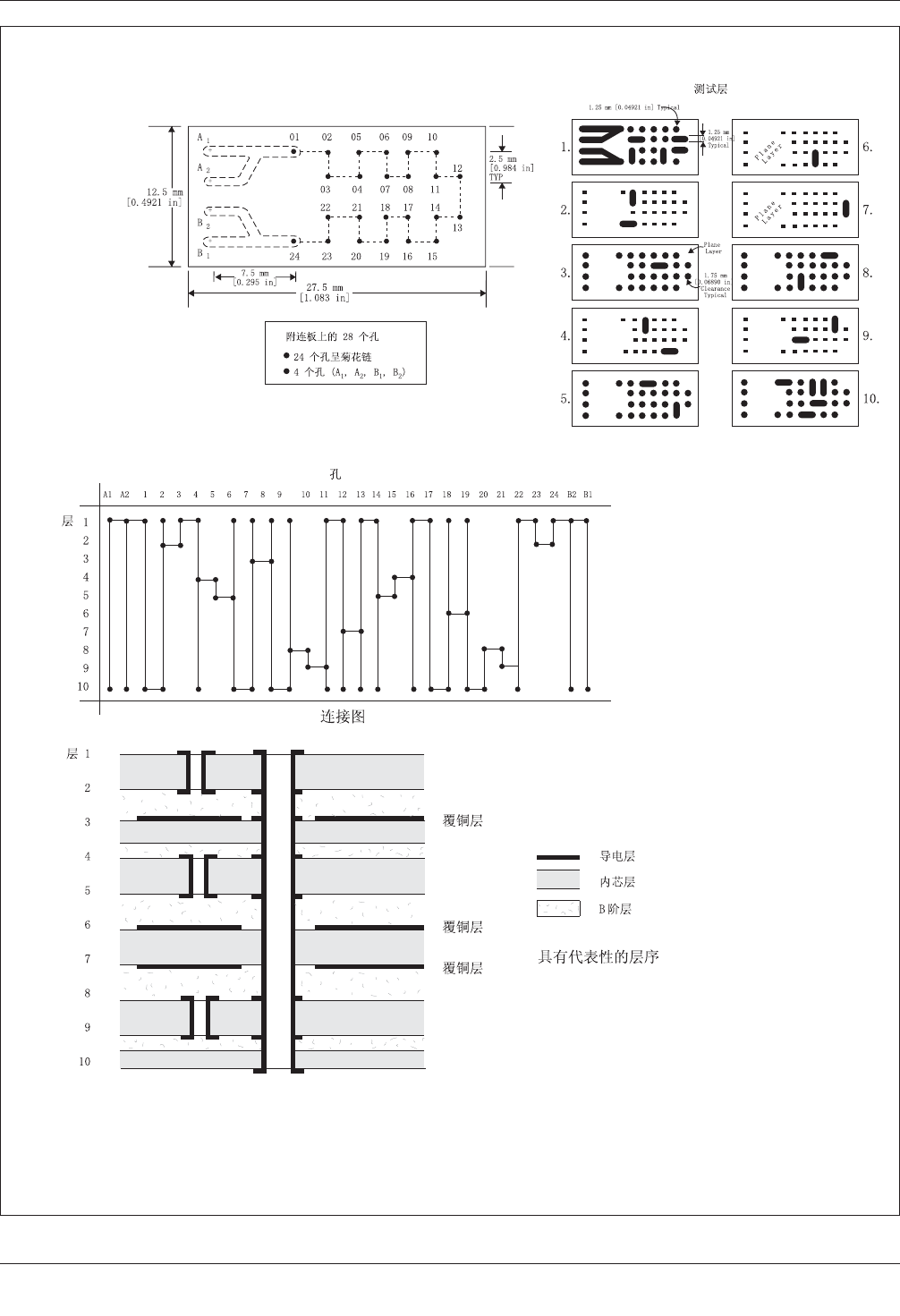

图12-8 改进到含盲、埋孔的10层附连板D⽰例
IPC-2221A 2003年5月
94
IPC-2221a-12-09

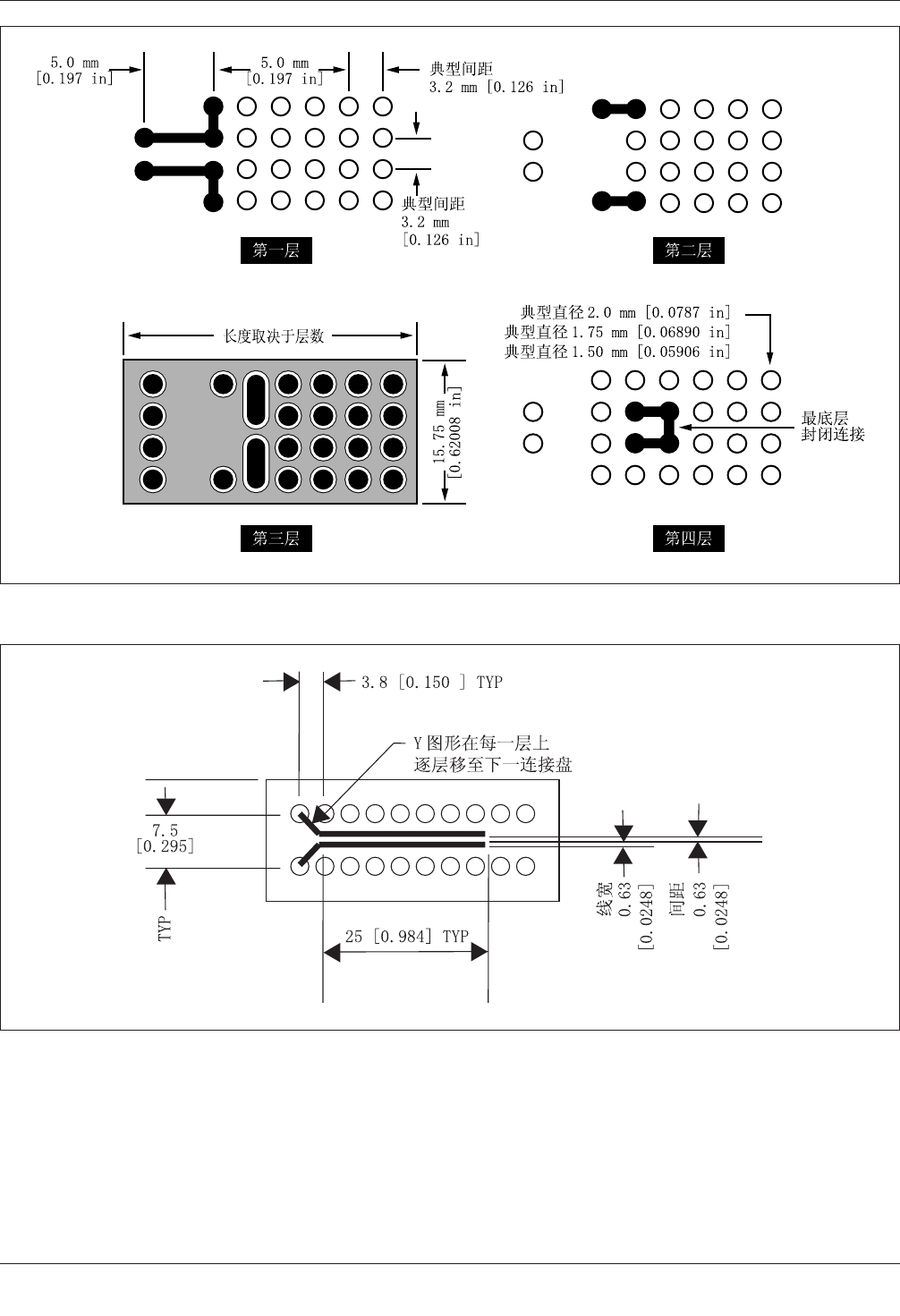

图12-9 4层板过程控制附连板测试D
IPC-2221a-12-10
图12-10 附连板E、mm
2003年5月 IPC-2221A
95
