IPC-2221A-2003中文版-印制板设计通用标准 - 第107页
IPC-2221a-12-13 图12-13 ⽚状 元件清 洁 度试验⽤Y图形 IPC-2221a-12-14 图12-14 附连测试板F 、mm[in] 2003年5月 IPC-2221A 97

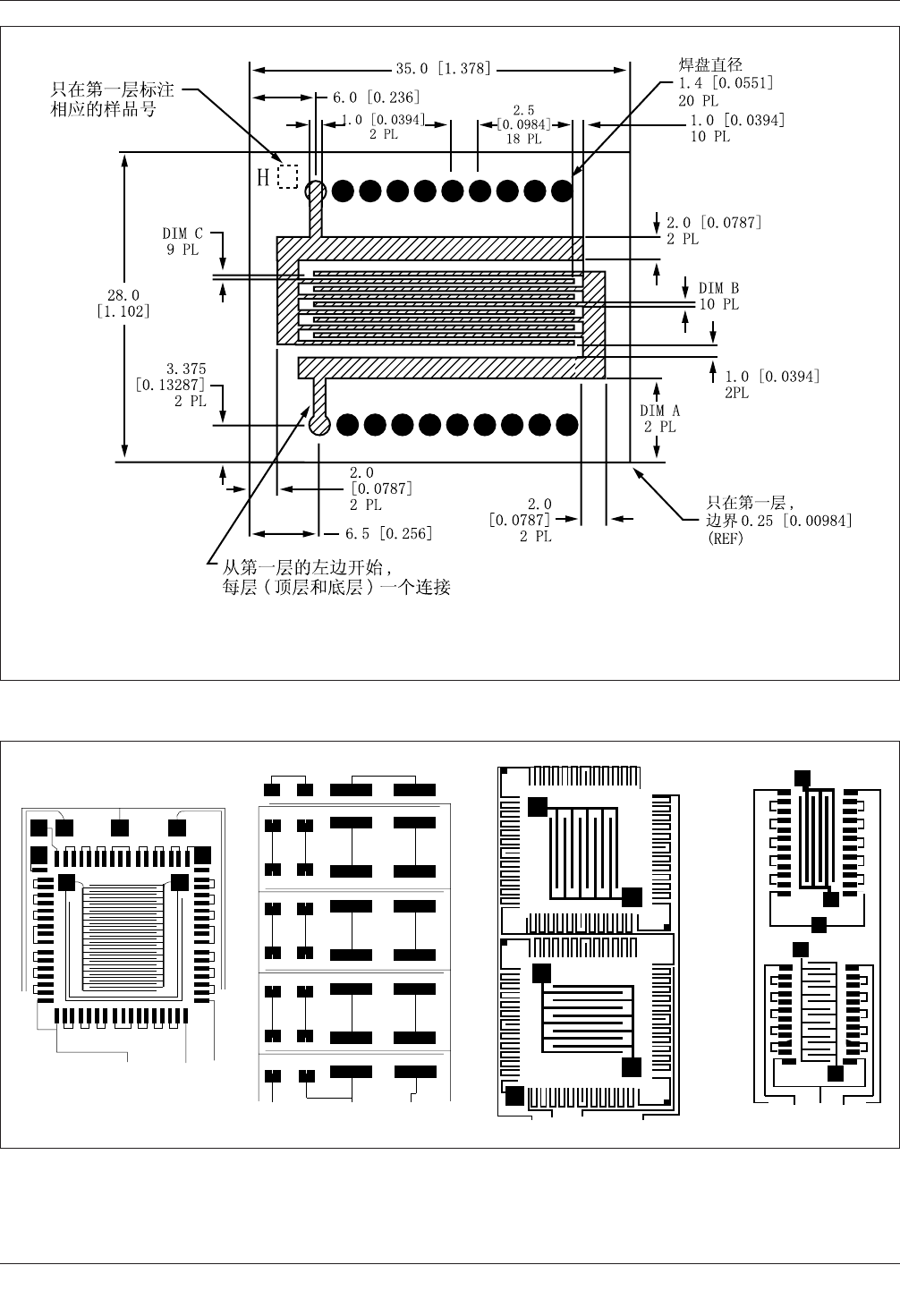

IPC-2221a-12-11
图12-11 可选附连板H、mm[in]
IPC-2221a-12-12
图12-12 梳状图形⽰例
IPC-2221A 2003年5月
96

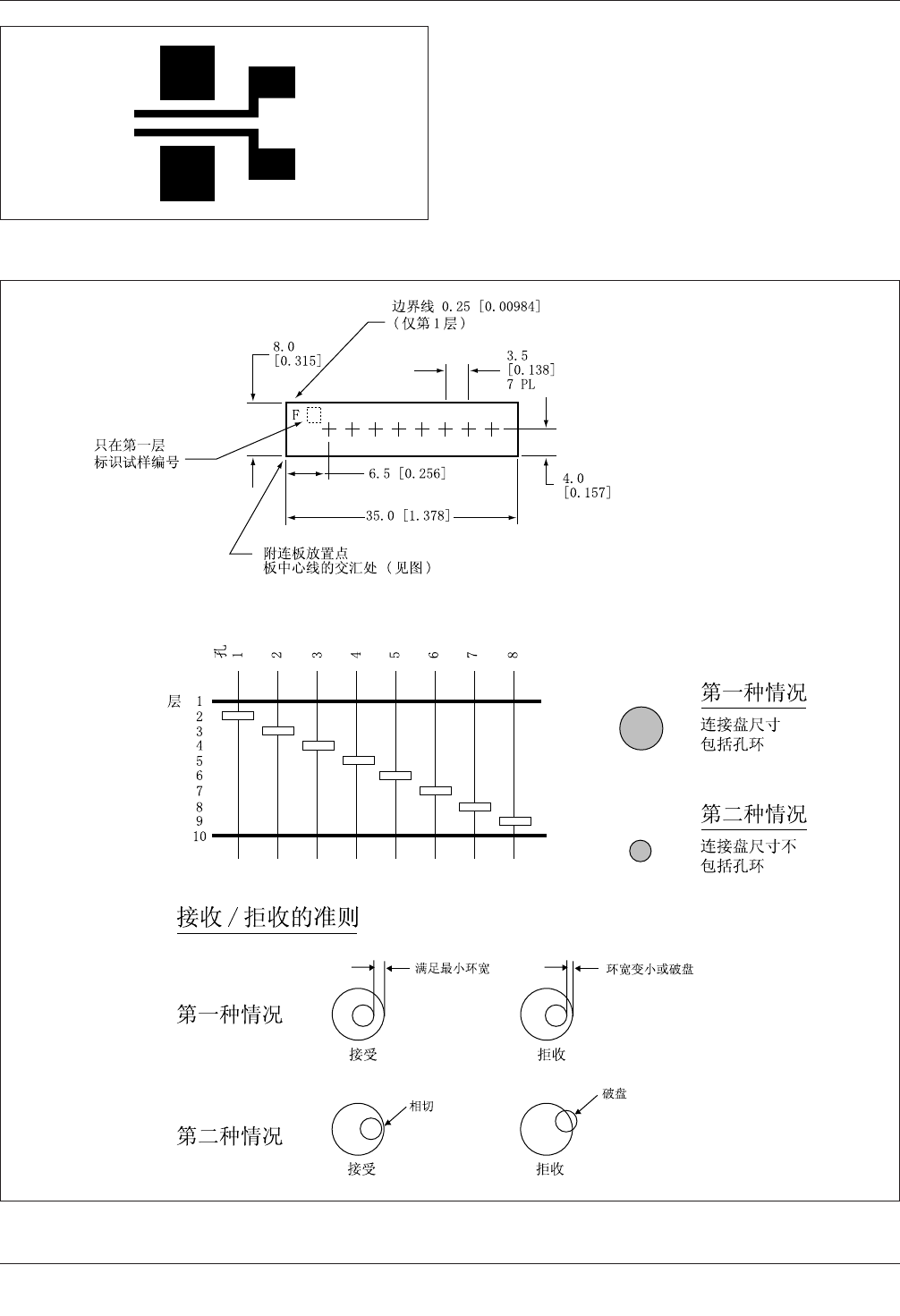

IPC-2221a-12-13
图12-13 ⽚状元件清洁度试验⽤Y图形
IPC-2221a-12-14
图12-14 附连测试板F、mm[in]
2003年5月 IPC-2221A
97
同层的制造公差不一样、参看图12-16、每层
照相底图的直径中心间距应单独计算、公式如
下;
隔离直径＝标称钻孔直径＋制造公差
制造公差＝该层功能镀覆孔与连接盘的最小差
值-2×环宽。
附连板的评价只能在各层蚀刻系数确定后进
行。蚀刻系数应在层压前确定。确定方式如
下:
蚀刻损耗＝蚀刻后中心间距区的直径－照相底
图隔离中心间距的直径
用于评价孔环的基准孔坐标应以蚀刻系数为基
础
在隔离区中心左方或右方。例如: 如果蚀刻
系数是＋0.1mm[+0.0039in]、基准孔应是隔

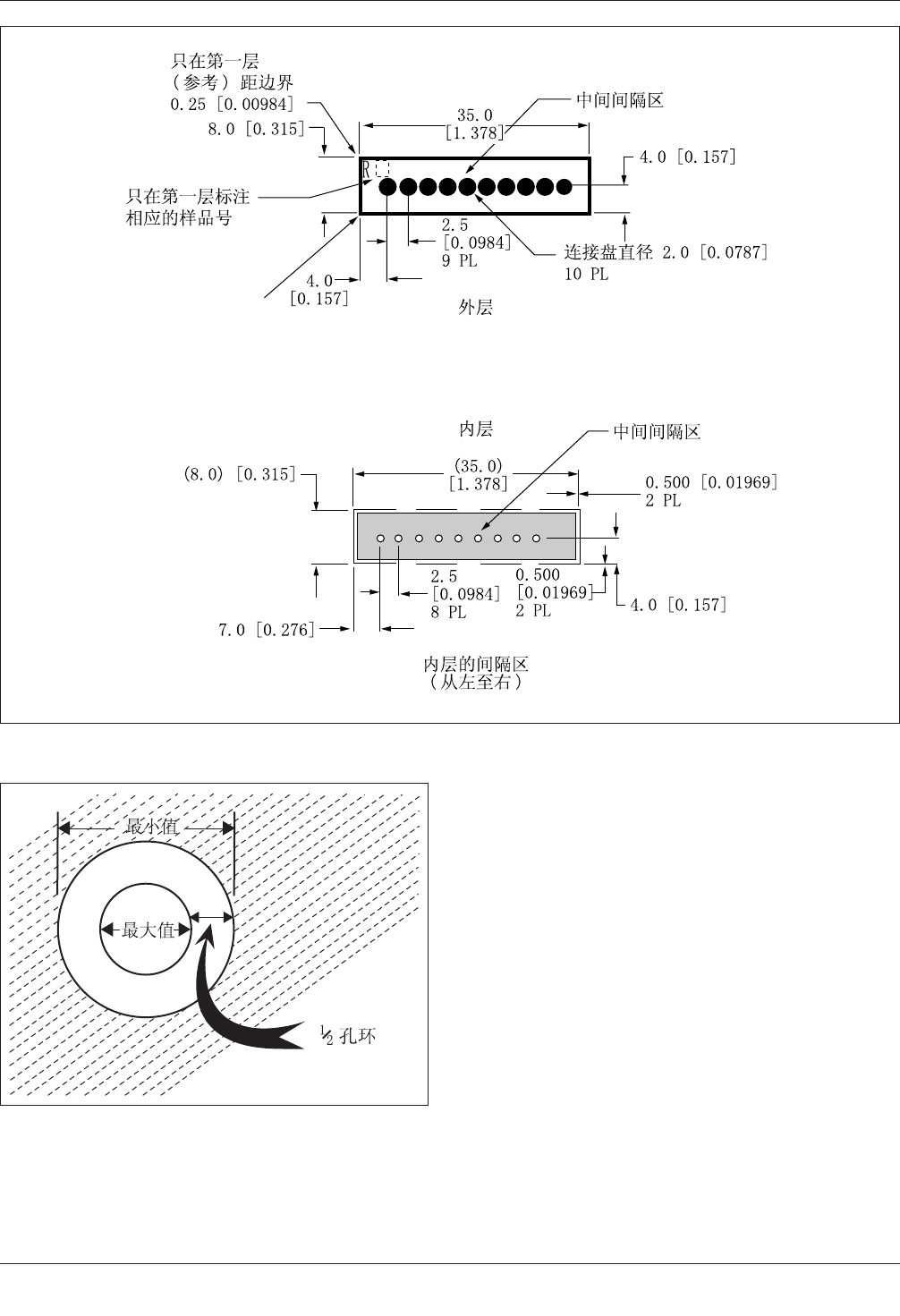

IPC-2221a-12-15
图12-15 附连板R、mm[in]
IPC-2221a-12-16
图12-16 最坏情况下的通孔/连接盘关系
IPC-2221A 2003年5月
98
