足 电 镀 要求 、 这就 要 确保 能评价出 附连 板D 满 足 多 变 化 的特性。试 样 的 长 度 将随 层 数 而 变 化 。 一个典 型的 十 层板的 例子 是 修 正 的 附连 板D 它 包括 盲、埋孔、 如 图12-5和12-6所 示 。 通 常 孔 A1/A2和 孔 B1/B2 之 间的导线 是 连 续 的 、 并且 对 称 的 排 列在 附连 板的 中心 线 周 围 。 导线不 应 该逐段 地通 过 附连 板 、其排…
及与孔径相关的连接盘、最小为0.15mm[0.006
in]。已表明较小孔径且高厚径比的镀覆孔更
难于进行电镀、且在印制板中心Z轴附近的孔
壁处会受到较大的拉伸应力。对于测试附连板
A/B、必须小心以确保研磨延伸通过外层孔、
从而使最小直径的孔能够被评定。关于小直径
孔的可靠性的更详细的解释见IPC-TR-579。第
一层上的附连板外形边界为可选、且可用网印
或蚀刻来制作。边界可以为整体的也可以为分
段的以利于自动抛光设备的定位孔的放置。
对于埋孔和盲孔的互连、最少应再增加一个传
统的B或A/B附连板以代表最复杂的制作结构。
图12-3为增加的传统B附连板示例、图12-5为
增加的A/B附连板示例。
注: 附连板S为元件孔可焊性测试首选(见
12.4.9及图12-20)。对于非镀覆孔SMT设计、
附连板A/B或传统附连板A和B是不需要的。(见
12.4.7和图12-7)。图12-2和12-4给出了按照
最低设计在覆铜区域的典型的间隔区。
12.4.2 附连板C(剥离强度)
是用于评价金属
箔的剥离强度的。该附连板的设计如图12-6所
示。
12.4.3 附连板D(互连电阻和连通性)
测试
附连板D常用于评价互连电阻、连通性、正确
的 叠 层和其它性能规范。附连板D的例子见
图12-7。图12-8显示的是附连板D对埋孔的修
正。
12.4.3.1 ⼀致性测试
对于一致性测试、应
该规定好层数、布局、层的结构和非功能焊盘
的使用、以反映板的设计。焊盘的尺寸应能代
表板、除了A1、A2、B1、B2孔之外孔直径应该
是最小孔、A1、A2、B1、B2的最小孔直径应为
0.75mm[0.0295in]。因为最小孔意味着最难满

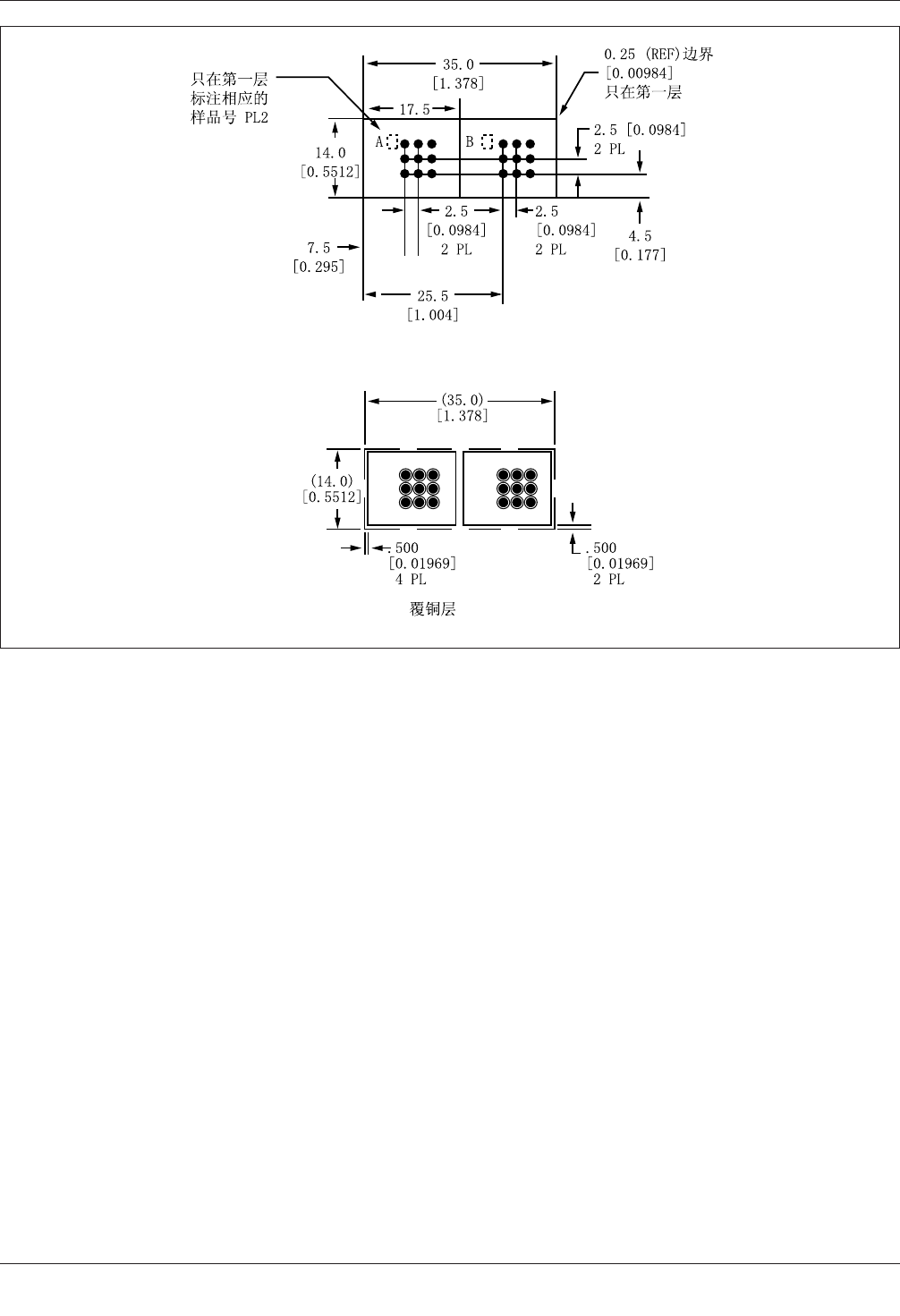

IPC-2221a-12-02
图12-2 附连板A和B、mm[in]
IPC-2221A 2003年5月
88
足电镀要求、这就要确保能评价出附连板D满
足多变化的特性。试样的长度将随层数而变
化。
一个典型的十层板的例子是修正的附连板D它
包括盲、埋孔、如图12-5和12-6所示。通常孔
A1/A2和孔B1/B2之间的导线是连续的、并且对
称的排列在附连板的中心线周围。
导线不应该逐段地通过附连板、其排列应尽可
能地把特定孔互连分开。附连板的最多孔数不
受限制、最少孔数应该是
层数的两倍加四(对
应孔A1、A2、B1和B2)。
除了覆铜层外、印制板设计的每一层最少应该
有两条导电路径、在中心线的一边一个。如果
在表层不走线、那么连线应该分别移到第二层
和倒数第二层。
除了第一层连接孔A1/A2到O1及B1/B2到24的导
线外、每一层的导线宽度应为印制板设计的该
层上的最小线宽。用来建立孔O1到24的连
接第
一层导线、其尺寸必须足够为A1/A2和B1/B2提
供0.75mm[0.0295in]的孔径、并能为精确电阻
测量设备的连线提供接触空间。夹芯及镀铜层
应代表印制板设计、例如地连接在专用层上、
删除非功能焊盘等。在附连板设计中还应包括
埋孔和盲孔。
12.4.3.2 过程控制
过程控附连板的例子、
参看图12-9。
12.4.4 附连板E和H(绝缘电阻)
附连板用来
评价在外加电压下暴露于温度和湿度循环情
况下、附连板的绝缘电阻、体积电阻及材料的
清洁度。该附连板也能用于评价介质的击穿电
压。
除以下另有注释外、附连板设计应与图12-10
或图12-11相一致。最小焊盘通孔直径应是任
意有引线的元件孔、或如果没有元件孔、最小

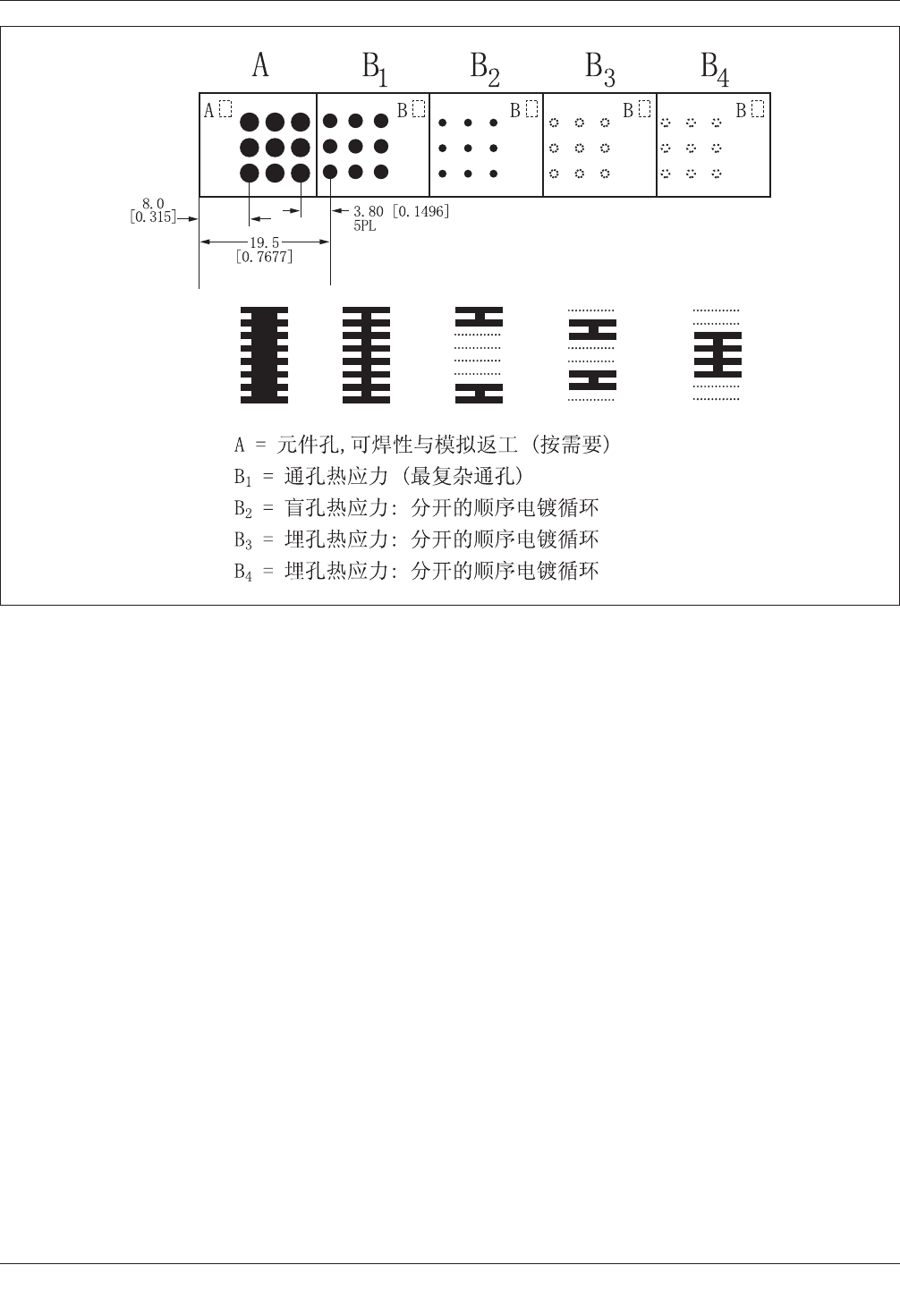

IPC-2221a-12-03
图12-3 附连测试板A和B(导体细节)mm
2003年5月 IPC-2221A
89
焊盘孔径应为0.50mm[0.020in]。孔应敞开。
附连板的所有层上都应有一对通孔和一对导
线。
采用表面安装图形时、可用替代附连板来评价
裸板在阻焊前或阻焊后的绝缘电阻和清洁度。
对于清洁度和绝缘电阻的测试、可以用试样E
的“Y”图形。在许多情况下、大的表面贴装
器件下的附连板宜为梳状图形。图12-12给出
了一些梳状图形组合、用来评价表面安装用的
焊盘图形。这
些附连板可以直接放置在板上元
件周围的空余位置上、或在制板上安装表面安
装元件时、作为性能测试评价附连板放在在制
板上。如果“Y”图形分配
给片状器件、那么这个位置可以空着或用来
反映裸板或组装件的清洁度与绝缘电阻(参看
图12-13)。
12.4.4.1 附连板E
附连板E用于一般测试、
它对沾污和离子污染敏感度较低。附连板的常
规设计如图12-10所示。

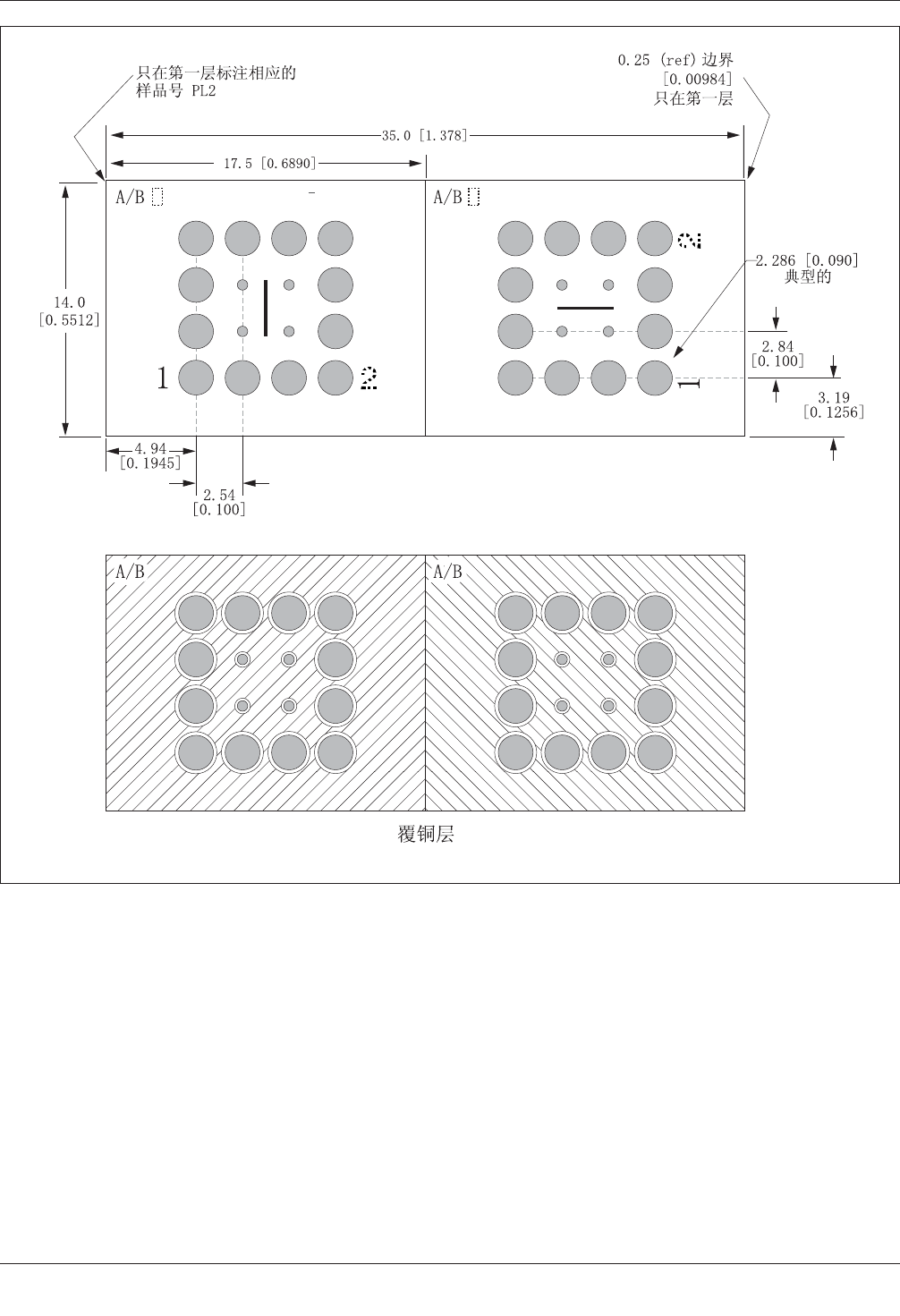

IPC-2221a-12-04
图12-4 附连测试板A/B、mm[in]
