從 Teach 下拉選單中，選 Vision Offset 後出現下列訊息： Would you like to print a board using the current stroke? (你願意要印刷板子嗎？) Press SELECT to print. (按 SELECT 後執行一次印刷) Press NEXT to continue without printing. (按 NEXT 後不執行印刷) 按 SELECT 之後…

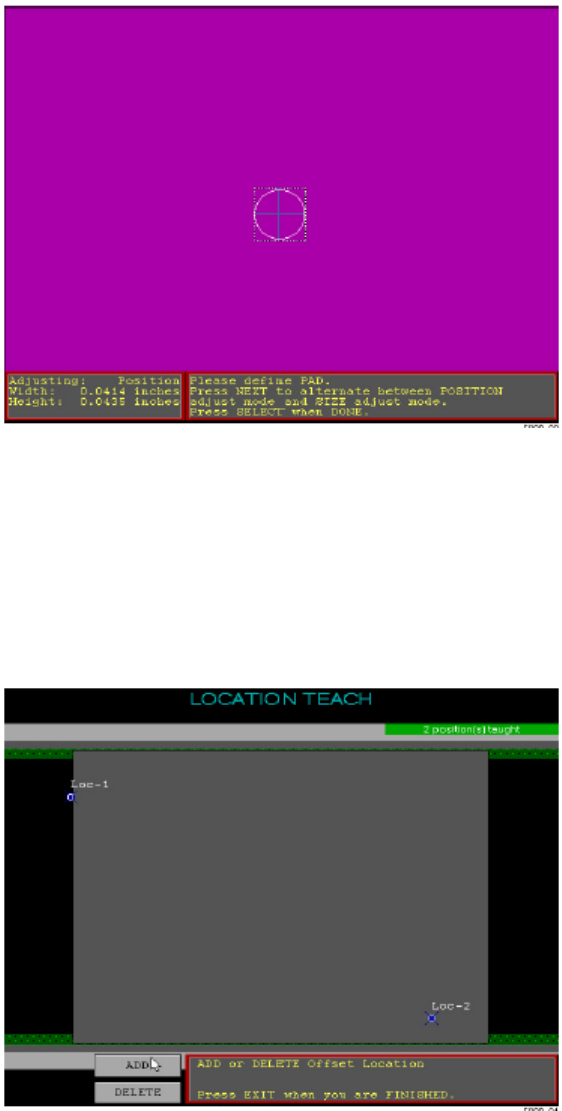

Please define PAD. (請將調整PAD上大小與尺寸)
Press NEXT to alternate between POSITION(按NEXT可變換調整搜尋框大小與位置)
adjust mode and SIZE adjust mode.
Press SELECT when DONE. (按SELECT完成程式製作)
※Offset Location必須做完兩個需要修正PAD點位置，此動作是定義PAD點位置，不
作任何修正。
7. Vision Offset：設定”印刷前的焊墊”與” 印刷後的焊墊”位置修正值
37
從Teach下拉選單中，選Vision Offset 後出現下列訊息：
Would you like to print a board using the current stroke? (你願意要印刷板子嗎？)
Press SELECT to print. (按SELECT後執行一次印刷)
Press NEXT to continue without printing. (按NEXT 後不執行印刷)
按 SELECT 之後，出現下列訊息：
---Information---
Squeegee Blades Should be leveled.
Press EXIT. (按EXIT必須測完刮刀高度)
按 EXIT 之後，出現下列訊息：
Apply offsets to BOTH strokes. (刮印行程都要套用兩個位置修正值)
Press SELECT to apply to BOTH. (按E SELECT套用兩個位置修正值)
Press NEXT to continue with current stroke type. (按NEXT必只套用目前一個行程)
按 SELECT 或 NEXT 之後，出現下列訊息及視窗：
38
BOTH Positive ＆ Negative 正、負方向都套用位置修正值
POSITIVE Positive, Rear to Front 正方向套用位置修正值，由後到前刮印
NEGATIVE Negative, Front to Rear 負方向套用位置修正值，由前到後刮印
按 OK 之後，出現下列訊息及視窗：
JOG to PASTE DEPOSIT.
The object should be centered. (移動搜尋框到印刷錫膏上位置)
Press NEXT to toggle contrast. EXIT when DONE. (按NEXT可調整影像對或EXIT完成)
