BOTH Positive ＆ Negative 正、負方向都套用位置修正值 POSITIVE Positive, Rear to Front 正方向套用位置修正值，由後到前刮印 NEGATIVE Negative, Front to Rear 負方向套用位置修正值，由前到後刮印 按 OK 之後，出現下列訊息及視窗： JOG to PASTE DEPOSIT. The object should be centered. (移動搜尋框到…

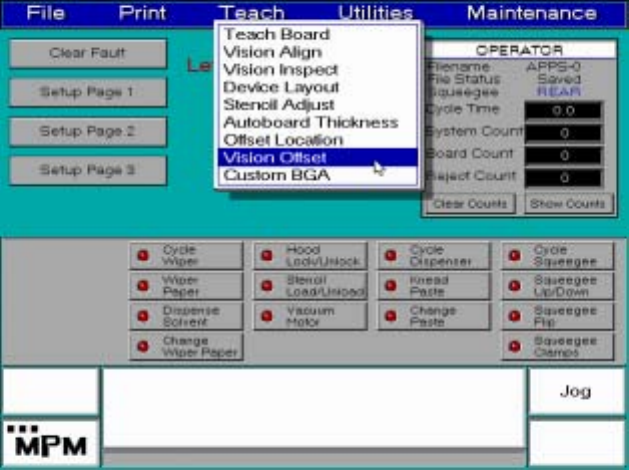

從Teach下拉選單中，選Vision Offset 後出現下列訊息：
Would you like to print a board using the current stroke? (你願意要印刷板子嗎？)
Press SELECT to print. (按SELECT後執行一次印刷)
Press NEXT to continue without printing. (按NEXT 後不執行印刷)
按 SELECT 之後，出現下列訊息：
---Information---
Squeegee Blades Should be leveled.
Press EXIT. (按EXIT必須測完刮刀高度)
按 EXIT 之後，出現下列訊息：
Apply offsets to BOTH strokes. (刮印行程都要套用兩個位置修正值)
Press SELECT to apply to BOTH. (按E SELECT套用兩個位置修正值)
Press NEXT to continue with current stroke type. (按NEXT必只套用目前一個行程)
按 SELECT 或 NEXT 之後，出現下列訊息及視窗：
38
BOTH Positive ＆ Negative 正、負方向都套用位置修正值
POSITIVE Positive, Rear to Front 正方向套用位置修正值，由後到前刮印
NEGATIVE Negative, Front to Rear 負方向套用位置修正值，由前到後刮印
按 OK 之後，出現下列訊息及視窗：
JOG to PASTE DEPOSIT.
The object should be centered. (移動搜尋框到印刷錫膏上位置)
Press NEXT to toggle contrast. EXIT when DONE. (按NEXT可調整影像對或EXIT完成)
39

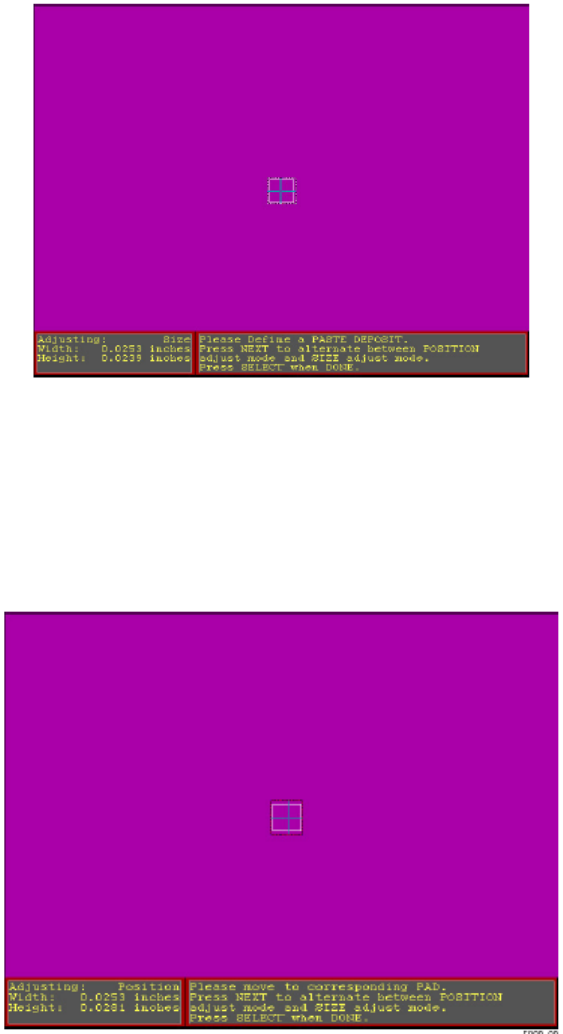

按 EXIT 之後，出現下列訊息及視窗：
Please Define a PASTE DEPOSIT. (請選擇錫膏上位置，白色搜尋框)
Press NEXT to alternate between POSITION(按NEXT可變換調整搜尋框大小與位置)
adjust mode and SIZE adjust mode.
Press SELECT when DONE. (按SELECT完成)
按 SELECT 之後，出現下列訊息及視窗：
Please move to corresponding PAD. (請移動錫膏同一點PAD選擇上位置，紅色搜尋框)
Press NEXT to alternate between POSITION(按NEXT可變換調整搜尋框大小與位置)
adjust mode and SIZE adjust mode.
Press SELECT when DONE. (按SELECT完成)
按 SELECT 之後，出現下列訊息及視窗：
40
