PAD 點，或單邊最大為 100 個 PAD 點，但是不能超過最大 2500 個 PAD 點。 按 OK 後，顯下列視窗 NEW 編輯一個新 BGA LOAD 載入已經存檔 BGA 檔案 SAVE 儲存已經編輯完成一個新 BGA 檔案 DELETE 刪除已經編輯完成 BGA 檔案 IMPORT 從磁片載入一個 BGA 檔案 EXPORT 將 BGA 檔案儲存到磁片 POINT 以個別方式選擇一個 PAD 點增加或刪除 AREA 以一個區…

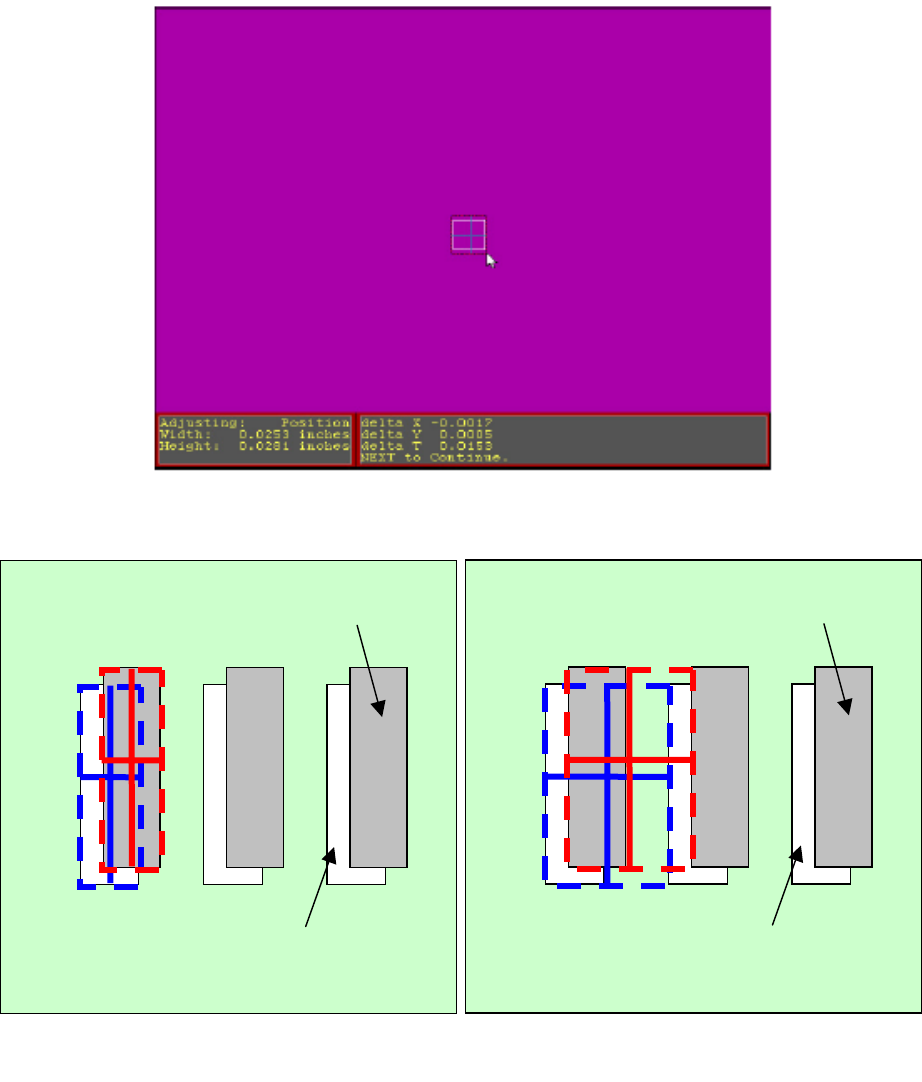

Delta X x.xxx
Delta Y x.xxx
Delta T x.xxx (將上述修正值套用到setup 1 內Vision Offset 值)
NEXT to Continue. (按NEXT完成，回到主畫面)
※ Vision Offset 是將因刷完畢的板子在放入機器內，來製作一個程式用機器內影像
系統自動來修正偏差量
Pa
d
Paste
Pa
d
Paste
8. Custom BGA：編輯自行設計的BGA零件檔案
※這個軟體能編輯自訂 BGA， 這個功能可達到 50 個 X 50 的尺寸，計 2500 個
41
PAD 點，或單邊最大為 100 個 PAD 點，但是不能超過最大 2500 個 PAD 點。

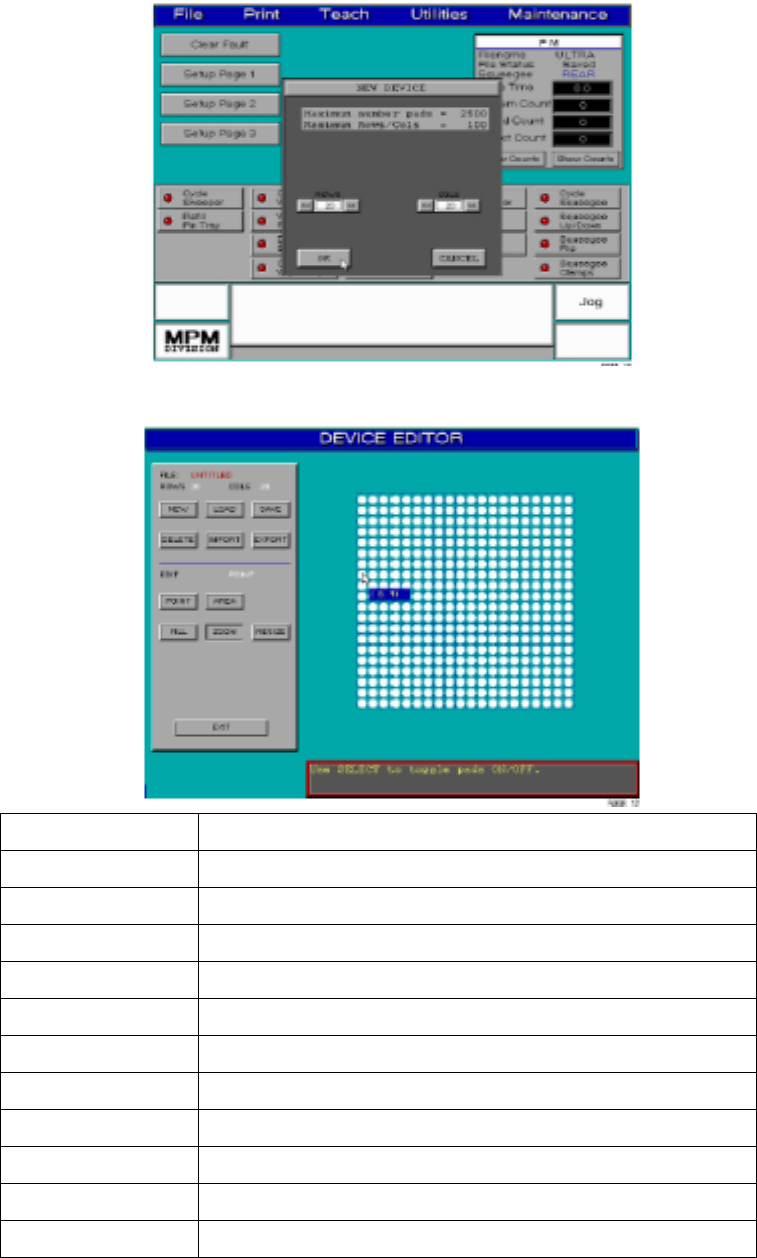

按 OK 後，顯下列視窗
NEW 編輯一個新 BGA
LOAD 載入已經存檔 BGA 檔案
SAVE 儲存已經編輯完成一個新 BGA 檔案
DELETE 刪除已經編輯完成 BGA 檔案
IMPORT 從磁片載入一個 BGA 檔案
EXPORT 將 BGA 檔案儲存到磁片
POINT 以個別方式選擇一個 PAD 點增加或刪除
AREA 以一個區域方式來增加或刪除 PAD 點
FILL 增加之前已經移走的任何 PAD 點
ZOOM 將 BGA 圖形顯示放大與縮小
RESIZE 改變 BGA PAD 點陣列數尺寸
EXIT 離開編輯自訂一個新 BGA 視窗
42
第五章 Utilities
Load Board 手動進板將板子送到三個不同樣高度
Level Squeegee 設定測量刮刀高度
Squeegee Stroke 設定刮刀刮印行程
Stencil Height 設定鋼板高度
SPC Data 生產管制圖
Stencil Operations 啟動自動鋼板轉換（Option）
GemComm 機器監控系統（Option）
RS-485 Control 溫溼度控制系統（Option）
Auto Worknest 編輯自動佈置放頂針系統（Option）
MFG Download 下載機器內生產程式資料到磁片
2. Load Board：手動進板將板子送到三個不同樣高度
從Utilities下拉選單中，選Load Board後出現下列訊息及視窗
43
