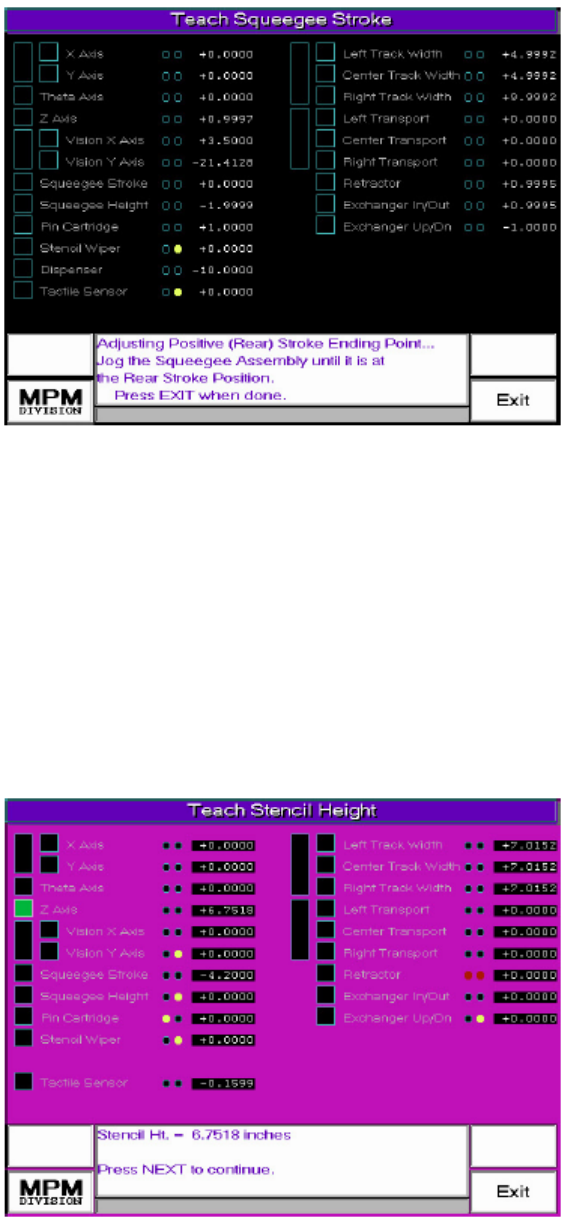

5. Stencil Height：設定鋼板高度
從Utilities下拉選單中，選Stencil Height後出現下列訊息與視窗……
Please Place Board on
Tracks and Then Press NEXT （將板子放入後軌道內，按NEXT或EXIT後離開）
Press EXIT to Quit.
---Information--- （按SELECT後在這個地方測鋼板高度或NEXT改變位置測。
Run Stencil Height? 首先偵測感應器下降碰到鋼板，開始進板然後Z軸上升碰
Select for YES, or NEXT to reposition tactile. 到鋼板，偵測完後現高度值）
※偵測完畢後出現鋼板高度
46

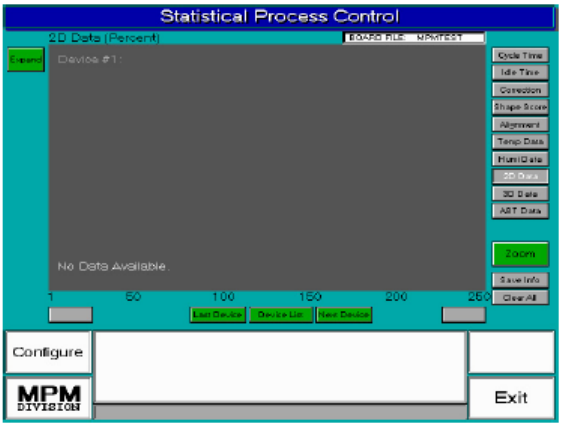

6. SPC Data：生產管制圖
從Utilities下拉選單中，選SPC Data後出現下列視窗
Expand：展開Y軸圖表放大曲線變化量
Cycle Time：顯示機器再印刷時所花的時間，如有擦拭時，時間必會加長曲線圖
Idle Time：機器印刷時在等待送板與初版時間曲線圖
Correction：顯示每片板子進入印刷位置與鋼板對位時，X、Y、Theta移動值
Shape Score：顯示每次Vision照板子與鋼板基準點時的接受度曲線圖。如顯示
第一片的接受度為980時，而在Setup Menu 1裏的Accept Level為
600時，表示即可通過；當某一片的接受度為500時，而Accept
Level為600時，此時對板子與鋼板的辨識點即無法通過
Alignment：顯示每片板子進入印刷位置與鋼板對位時，X、Y修正補償曲線圖
Temp Data：顯示機器內的溫度曲線圖（需有ECU才能使用）
Humi Data：顯示機器內的溫度曲線圖（需有ECU才能使用）
2D Data：顯示2D錫膏覆蓋率，是否每片合乎設定標準曲線圖
3D data：顯示3D錫膏厚度，是否每片合乎設定標準曲線圖
ABT Data：顯示自動測板子厚度，最大值、最小值、平均值板子厚度曲線圖
Zoom：將圖表放大功能
Save info：將管制圖表資料存入磁片中，主要包含這三個檔案（DATA_A.SPC、
DATA_3D.SPC、DATA_2D.SPC）
Clear All：清除所有管制圖表資料
Last Device：顯示上一頁資料曲線圖
Next Device：顯示下一頁資料曲線圖
47

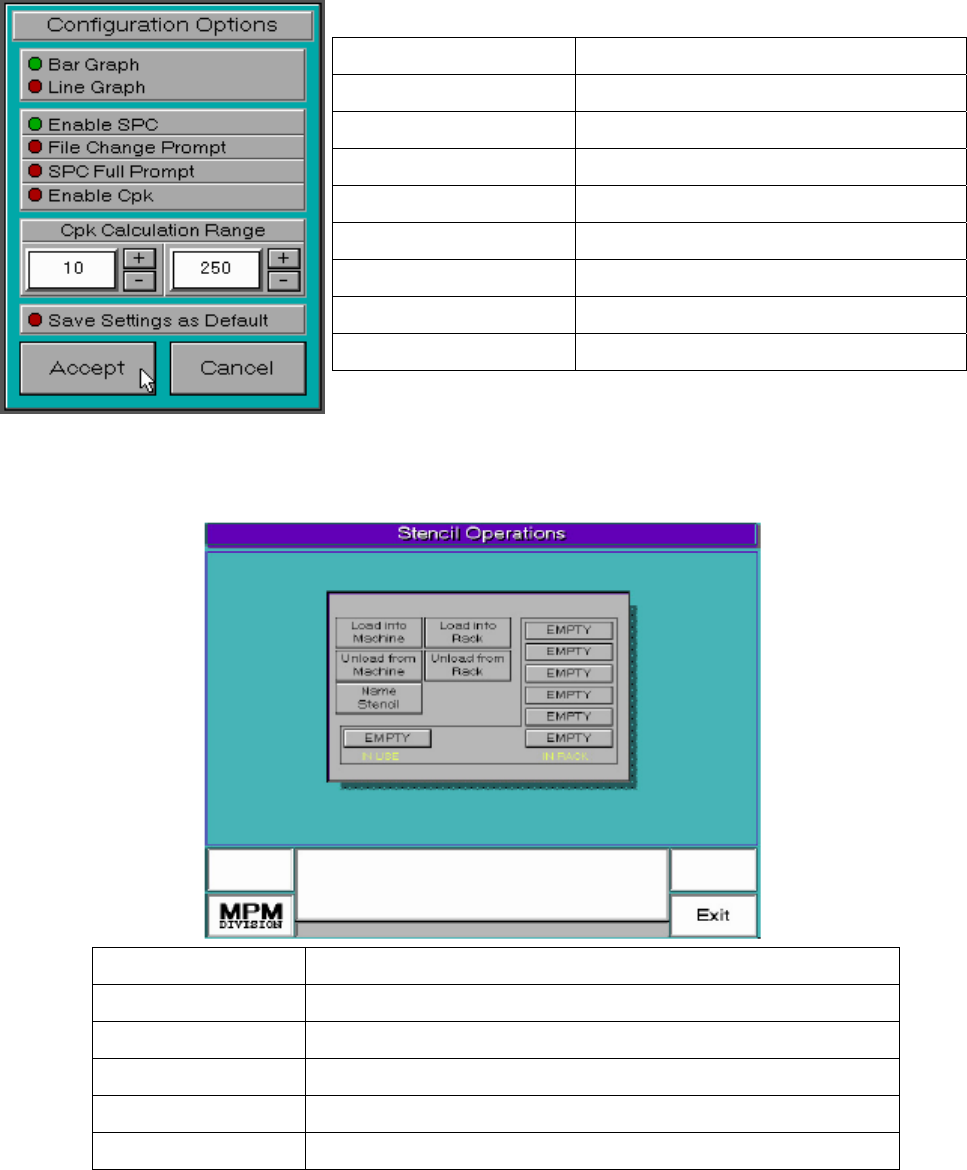

Configure：設定如下顯示管制圖表資料
Bar Graph 管制圖表資料用長條圖顯示
Line Graph 管制圖表資料用曲線圖顯示
Enable SPC 使用生產管制圖表資料
File Change Prompt 檔案變更時提醒存檔
SPC Full Prompt 資料收集250片後存檔
Enable Cpk 使用Cpk資料統計
Save Settings as Default 存入現在設定資料
Accept 接受後離開
Cancel 取消設定
7. Stencil Operations：啟動自動鋼板轉換（Option）
從Utilities下拉選單中，選Stencil Operations後出現下視窗
Load into Machine 從機器外面放入鋼板
Unload from Machine 從機器內退出鋼板
Load into Rack 點選鋼板名稱後，從自動鋼板槽送到機器內
Unload from Rack 從機器內送至自動鋼板槽
EMPTY 目前未使用鋼板槽位（鋼板名稱）
Exit 離開自動鋼板槽畫面，回到主畫面
48
