PSQ_LIMIT_N 刮刀下停止點負方向極限 PHDB-2 PSQ_LIMIT_P 刮刀下停止點正方向極限 PHDB-1 L_TRK_WIDTH_HOME 左邊軌道寬度正方向極限 LRDB-13 L_TRK_WIDTH_PROX 左邊軌道寬度負方向極限 LRDB-14 AXIS8_LIMIT_P 保留為將來使用 AXIS8_LIMIT_N 保留為將來使用 AXIS9_LIMIT_P 保留為將來使用 AXIS9_LIMIT_N 保留為將…
OUTPUT_92 保留為將來使用
OUTPUT_93 保留為將來使用
OUTPUT_94 保留為將來使用
OUTPUT_95 保留為將來使用

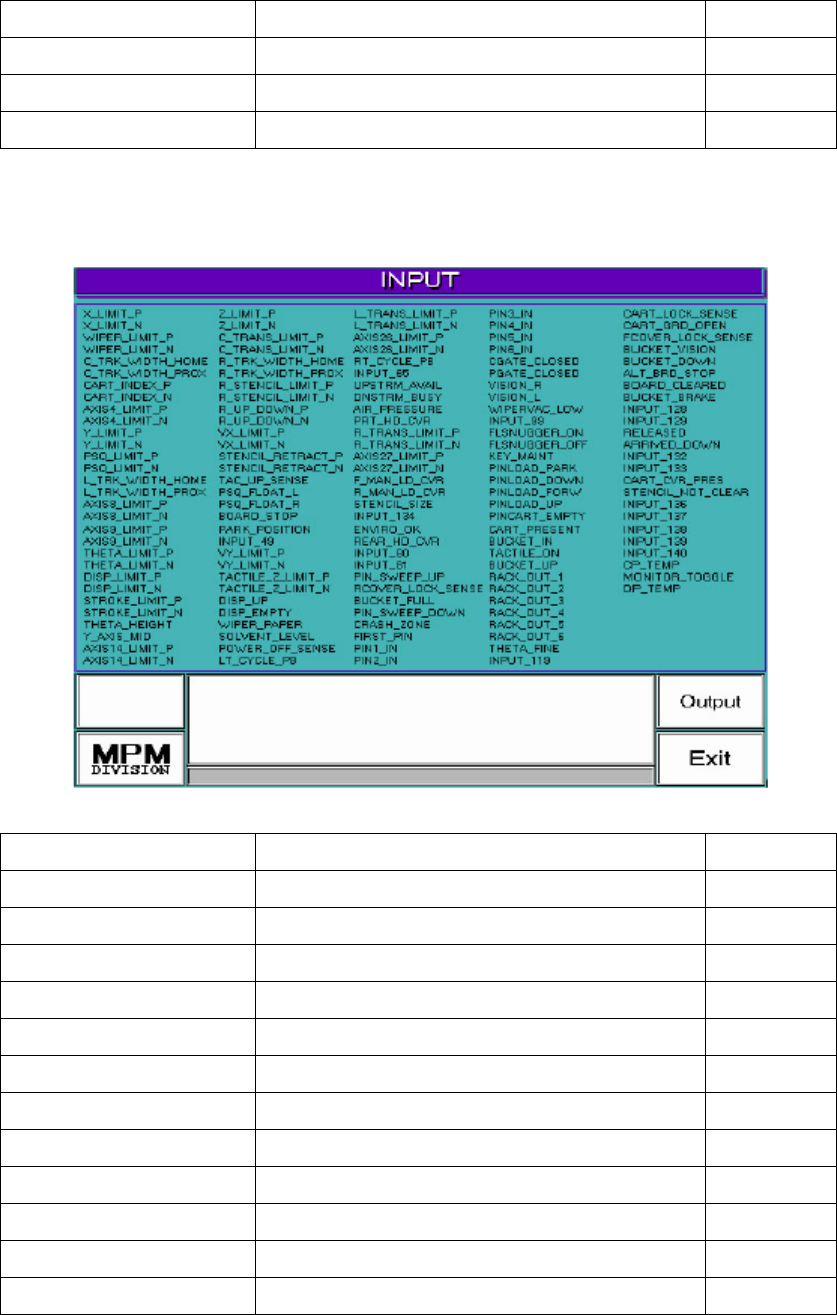

3. Input Test：進入Output畫面，此功能可測試各項硬體控制
從Maintenance下拉選單中，選Input Test後進入測試視窗
57
SW Output Name 功 能 分配板(DB)
X_LIMIT_P X 軸正方向極限 CNDB-2
X_LIMIT_N X 軸負方向極限 CNDB-1
WIPER_LIMIT_P 鋼板擦拭機構正方向極限 RRDB-11
WIPER_LIMIT_N 鋼板擦拭機構負方向極限 RRDB-10
C_TRK_WIDTH_HOME 中間軌道寬度正方向極限 CNDB-3
C_TRK_WIDTH_PROX 中間軌道寬度負方向極限 CNDB -4
CART_INDEX_N 頂針夾正方向極限 CIDB-2
CART_INDEX_P 頂針夾負方向極限 CIDB-1
AXIS4_LIMIT_P 保留為將來使用
AXIS4_LIMIT_N 保留為將來使用
Y_LIMIT_N Y 軸負方向極限 CNDB-8
Y_LIMIT_P Y 軸正方向極限 CNDB-7
PSQ_LIMIT_N 刮刀下停止點負方向極限 PHDB-2
PSQ_LIMIT_P 刮刀下停止點正方向極限 PHDB-1
L_TRK_WIDTH_HOME 左邊軌道寬度正方向極限 LRDB-13
L_TRK_WIDTH_PROX 左邊軌道寬度負方向極限 LRDB-14
AXIS8_LIMIT_P 保留為將來使用
AXIS8_LIMIT_N 保留為將來使用
AXIS9_LIMIT_P 保留為將來使用
AXIS9_LIMIT_N 保留為將來使用
THETA_LIMIT_P Theta 軸正方向極限
THETA_LIMIT_N Theta 軸負方向極限
DISP_LIMIT_N 自動加錫器負方向極限 PHDB-8
DISP_LIMIT_P 自動加錫器正方向極限 PHDB-7
STROKE_LIMIT_N 刮刀正方向極限 PHDB-10
STROKE_LIMIT_P 刮刀負方向極限 PHDB-9
THETA_HEIGHT Z軸上升到達Theta軸可轉角度高度 CNDB-11
Y_AXIS_MID Y 軸中心點 CNDB-12
AXIS14_LIMIT_P 保留為將來使用
AXIS14_LIMIT_N 保留為將來使用
Z_LIMIT_P Z axis軸正方向極限 CNDB-13
Z_LIMIT_N Z axis軸負方向極限 CNDB-14
C_TRANS_LIMIT_P 中間軌道輸送帶正方向極限 CNDB-15
C_TRANS_LIMIT_N 中間軌道輸送帶負方向極限 CNDB-16
R_TRANS_LIMIT_P 右邊軌道輸送帶正方向極限
R_TRANS_LIMIT_N 右邊軌道輸送帶負方向極限 RRDB-4
R_TRK_WIDTH_HOME 右邊軌道寬度正方向極限 RRDB-1
R_TRK_WIDTH_PROX 右邊軌道寬度負方向極限 RRDB-2
R_STENCIL_LIMIT_P 自動鋼板轉換器內框架正方向極限 LRDB-1
R_STENCIL_LIMIT_N 自動鋼板轉換器內框架負方向極限 LRDB-2
R_UP_DOWN_P 鋼板架上升/下降正方向極限 RRDB-29
R_UP_DOWN_N 鋼板架上升/下降負方向極限 RRDB-30
VX_LIMIT_P Vision X 正方向極限 LRDB-19
VX_LIMIT_N Vision X 負方向極限 LRDB-20
STENCIL_RETRACT_P 鋼板從外面放入正方向極限 LRDB-15
STENCIL_RETRACT_N 鋼板從外面放入負方向極限 LRDB-16
TAC_UP_SENSE 偵測感應器上升 PHDB-11
58
PSQ_FLOAT_L 刮刀座左邊浮起感應器 PHDB P1-12
PSQ_FLOAT_R 刮刀座右邊浮起感應器 PHDB P1-13
BOARD_STOP 板子停止感應器 LRDB-21
PARK_POSITION 影像系統停止位置 LRDB-22
INPUT_49 保留為將來使用
VY_LIMIT_P Vision Y 正方向極限 LRDB-23
VY_LIMIT_N Vision Y 負方向極限 LRDB-24
TACTILE_Z_LIMIT_P 偵測感應器 Z方向正極限 PHDB-15
TACTILE_Z_LIMIT_N 偵測感應器 Z方向負極限 PHDB-16
DISP_UP 自動加錫器上升 PHDB-17
DISP_EMPTY 自動加錫器內無錫膏 PHDB-18
WIPER_PAPER 無鋼板擦拭紙 RRDB-12
SOLVENT_LEVEL 鋼板擦拭溶劑不足 RRDB-13
POWER_OFF_SENSE 關機按鈕
LT_CYCLE_PB 左邊循環按鈕
L_TRANS_LIMIT_P 左邊輸送帶正方向極限 LRDB-11
L_TRANS_LIMIT_N 左邊輸送帶負方向極限 LRDB-12
AXIS26_LIMIT_P 保留為將來使用
AXIS26_LIMIT_N 保留為將來使用
RT_CYCLE_PB 右邊循環按鈕
INPUT_65 保留為將來使用
UPSTRM_AVAIL SMEMA連線，進板機有板訊號
DNSTRM_BUSY SMEMA連線，出板機不要板訊號
AIR_PRESSURE 主氣壓閥氣壓感應器 RRDB-22
PRT_HD_CVR 前方門關閉 RRDB-23
R_TRANS_LIMIT_P 右邊輸送帶正方向極限 RRDB-3
R_TRANS_LIMIT_N 右邊輸送帶負方向極限 RRDB-4
AXIS27_LIMIT_P 保留為將來使用
AXIS27_LIMIT_N 保留為將來使用
F_MAN_LD_CVR 前方門罩連鎖開關啟動 RRDB-24
R_MAN_LD_CVR 後方門罩連鎖開關 RRDB-25
STENCIL_SIZE 鋼板尺寸厚度不同 LRDB-17
INPUT_134 預備 CIDB-5
ENVIRO_OK ECU錯誤狀態
REAR_HD_CVR 後方門關閉 RRDB-26
