軌跡球或螢幕(Trackball or Monitor)
你可以從螢幕上知道 ULTRAPRINT 3000 的狀態,以及它提供給你的相關訊息,並且經由軌
跡球,來採取各項的操作程序。

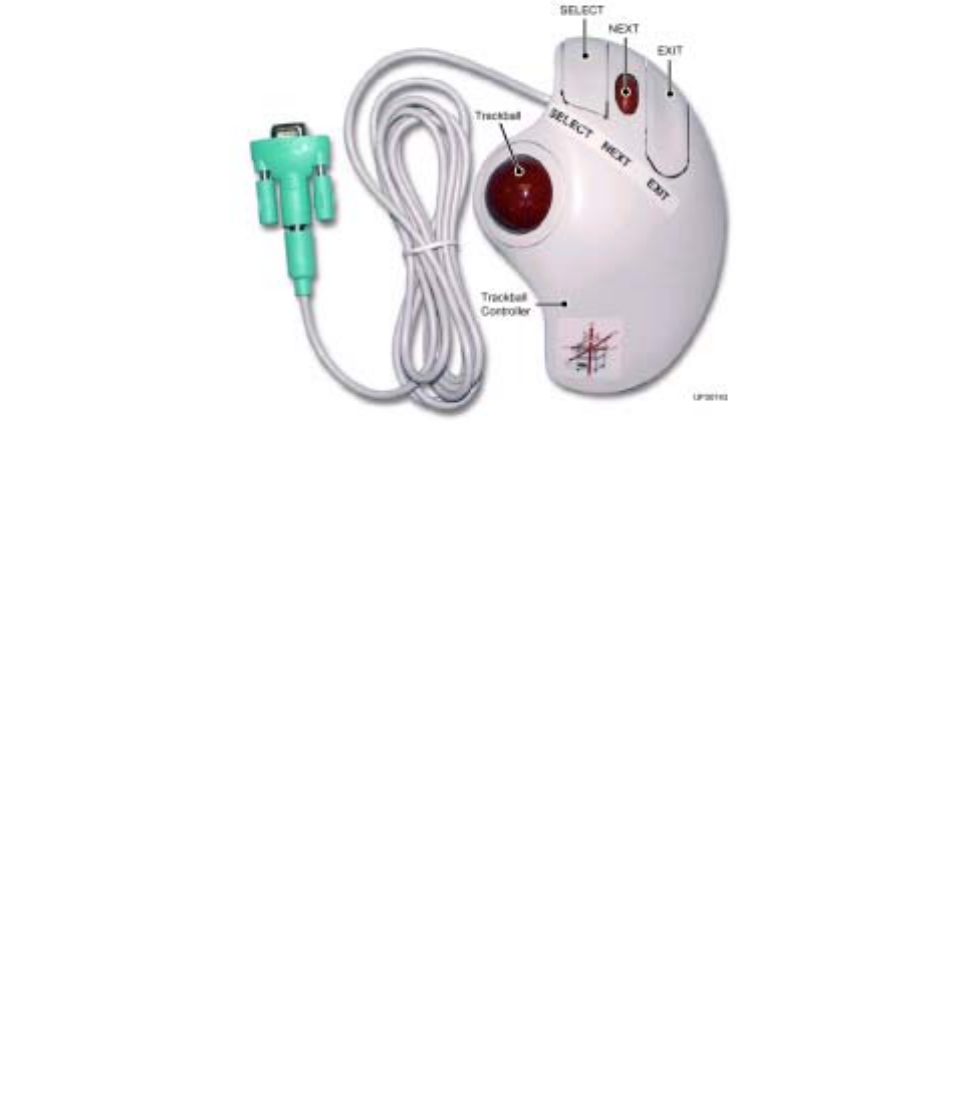

Trackball 軌跡球:
移動螢幕上的指標↖
移動各軸
數入數字、參數等等…..
SELECT 按鈕:
在指標所在的地方,按了 SELECT 按鈕,即是啟動操作、功能、或子功能、輸入狀態
NEXT 按鈕:
按了 NEXT 按鈕,表示你已認知目前機器的提示或狀態
EXIT 按鈕:
按了 EXIT 按鈕,表示離開目前的狀態
上述使用方法,在螢幕右下方的對話框(訊息顯示區)會顯示操作方法
5
Recovery and Setup Buttons 重置和設定按鈕
On-Line Maintenance 保持連線作業(Option)
Warning Message Area 警告訊息區域
Title Bar with Main Pull-Down Menus 標題棒與主要下拉選單
ULTRA STATUS Box ULTRA狀況盒
Operator Control Panel 操作控制板
Jog Button 移動按鈕
Message/Status Display Area 訊息/狀況顯示區域
MPM Information Button Panel MPM訊息按鈕板
6
啟動捲紙馬達按鈕
啟動溶劑幫浦按鈕
啟動擦拭鋼板按鈕
啟動載入鋼板按鈕
啟動換紙按鈕
啟動關門門鎖按鈕
啟動真空馬達按鈕
啟動攪拌錫膏功能
更換前後刮刀起始方向按鈕
將剛板退倒後面鋼板暫存區
啟動刮刀高度馬達上下按鈕(必需測完刮刀高度)
更換前後刮刀方向按鈕
啟動夾住刮刀汽缸按鈕(無刮刀時千萬不要啟動)
啟動掃除平台上支撐頂針按鈕(執行後平台會轉90度，影像系統
後面掃除頂針隔板下降，清除平台頂針(OPTION)
更換頂針供應盤上位置按鈕(OPTION)
啟動溫溼度功能按鈕(OPTION)
更換自動加錫器內部錫膏罐按鈕(OPTION)
