Display 進入Message Log Display顯示機器所有訊息視窗 Error RED 只顯示錯誤訊息視窗（燈塔紅燈訊息） Warning YELLOW 只顯示警告訊息視窗（燈塔黃燈訊息） Information GREEN 只顯示所有一般訊息視窗（燈塔綠燈訊息） Start 顯示開始訊息時間 Stop 顯示結束訊息時間 Time Scale 用軌跡球調整起始時間與結束時間 Exit 離開機器所有訊息設定視窗 NEXT 顯示…
THETA_FINE Theta軸原點位置 CNDB-22
INPUT_119 保留為將來使用
CART_LOCK_SENSE 不使用
CART_GRD_OPEN 頂針夾門打開 CIDB-16
FCOVER_LOCK_SENSE 前面門罩鎖住感應器 RRDB-28
BUCKET_VISION 頂針吊桶升起到影像高度，讓影像頭放頂針 CIDB-20
BUCKET_DOWN 頂針吊桶下降 CIDB-21
ALT_BRD_STOP 不使用
BOARD_CLEARED 板子清除裝置 CNDB-25
BUCKET_BRAKE 頂針吊桶升起到影像高度啟動煞車 CIDB-22
INPUT_128 保留為將來使用
INPUT_129 保留為將來使用
RELEASED 西門子連線放出板子
ARRIVED_DOWN 西門子連線板子到達
INPUT_132 保留為將來使用
INPUT_133 保留為將來使用
CART_CVR_PRES 頂針夾門蓋關閉 LRDB-26
STENCIL_NOT_CLEAR 鋼板不清潔 LRDB-27
INPUT_136 保留為將來使用
INPUT_137 保留為將來使用
INPUT_138 保留為將來使用
INPUT_139 保留為將來使用
INPUT_140 保留為將來使用
CP_TEMP 控制箱內的溫度指示器啟動，到達設定溫度
DP_TEMP 驅動箱內的溫度指示器啟動，到達設定溫度
4. Message Log：顯示機器再某段時間所發出的警訊
從Maintenance下拉選單中，選Message Log後出現下列訊息及視窗
61
Display 進入Message Log Display顯示機器所有訊息視窗
Error RED 只顯示錯誤訊息視窗（燈塔紅燈訊息）
Warning YELLOW 只顯示警告訊息視窗（燈塔黃燈訊息）
Information GREEN 只顯示所有一般訊息視窗（燈塔綠燈訊息）
Start 顯示開始訊息時間
Stop 顯示結束訊息時間
Time Scale 用軌跡球調整起始時間與結束時間
Exit 離開機器所有訊息設定視窗
NEXT 顯示下一頁機器所有訊息
5. Backup System：將系統資料放入軟碟
從Maintenance下拉選單中，選Backup System後軟體會請你放入1.44M磁片到A磁碟
機內，依照檔案多寡會有需求不同數量磁片。軟體會先把機器內部選配（Option）、
62
校正檔案（Cal）、機器結構檔（Config）、生產程式（Parms\……），這些檔案依
照先後程序存到磁片內。
6. Restore System：將存有系統資料的軟碟，載入硬碟
從Maintenance下拉選單中，選Restore System後軟體會請你把備分好磁片回存到機
器內硬碟中。

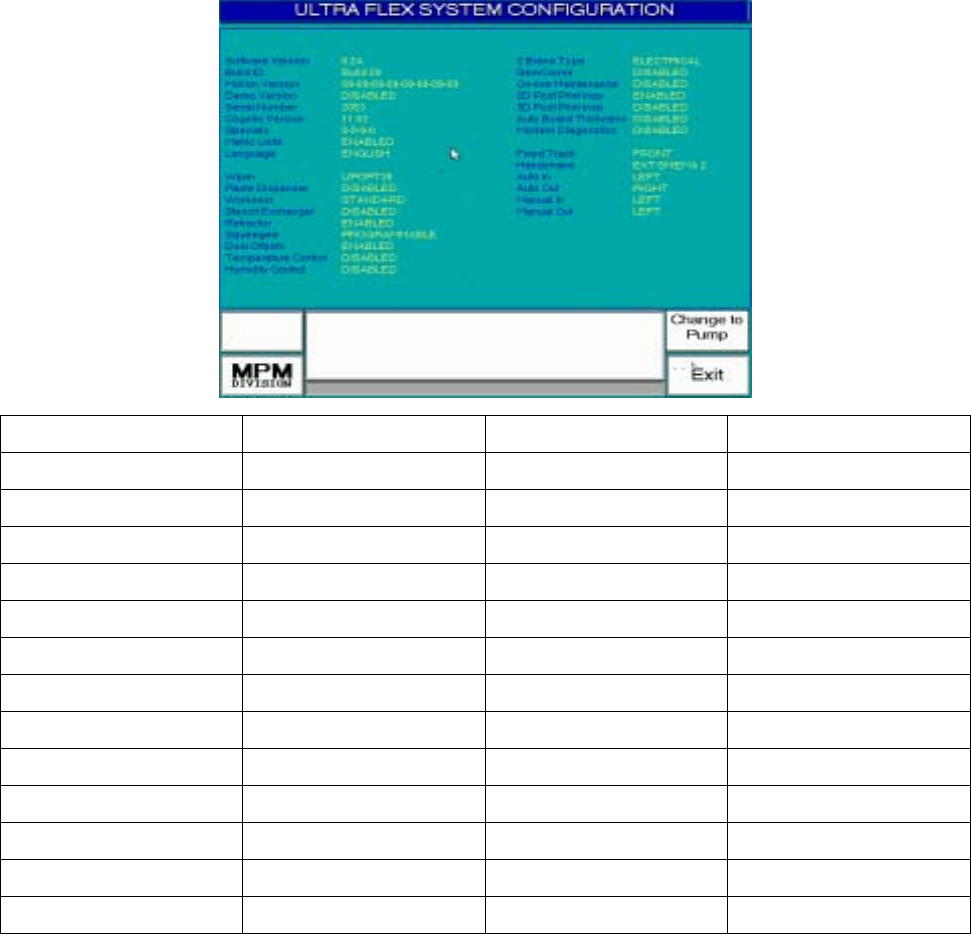

7. Configuration：可查看此台機器的功能及配備
從Maintenance下拉選單中，選Configuration 後出現下列訊息及視窗
※依照選配（Option）不同而設定各不同
Software Version 軟體版本 Build ID 機型代號
Motion Version Motion卡版本 Demo Version 軟體展示模式
Serial Number 機器序號 Cognex Version 影像處理卡版本
Specials 機器特殊規格 Metric Units 公、英單位
Language 軟體語文版本 Wiper 擦拭機構型式
Paste Dispenser 有無自動加錫器 Worknest 工作平台型式
Stencil Exchanger 有無自動鋼板轉換器 Retractor 有無鋼板帶動器
Squeegee 刮刀頭型式 Dual Offsets 影像雙修正系統
Temperature Control 有無溫度控制 Humidity Control 有無溼度控制
Z Brake Type Z軸煞車型式 Gem comm 有無連線監控
On-Line Maintenance 有無連線監控 2D Post Print Insp 有無2D測錫膏覆蓋率
3D Post Print Insp 有無3D測錫厚 Auto Board Thickness 有無自動調整板厚
Modem Diagnostics 有無數據機 Fixed Track 前、後固定式軌道
Handshake 機器連線方式 Auto In 自動進板方向性
63
