QA表 NO. 12 (1/2) NO. 12 (2/2) 机种 FX-1 零件名称 放大器 确认方法及调整方法（故障处理方法） 功能名称 循环选项 编制日期 2003/9/11 在启动贴装头电动机前的循环选项/参数的设定。 质量保证类型 功能 · 安全性 / 可靠性 / 安全性 / 商品外观 质量特性（规格调整值） [1]贴装头电动机实施前 · 贴装头电动机前，在YBL，YBR驱动器上安装循环选项，在FX-1软件上更改“机构参数”的参…
QA表 NO. 11 (1/2) NO. 11 (2/2)
机种
FX-1 零件名称
放大器
确认方法及调整方法（故障处理方法）
功能名称
直流电源输出电压
编制日期 2003/8/18
·在装置整体的线路连接好，并且在伺服电机OFF的状态下进行直流电源电压的调整。
质量保证类型 功能·安全性 / 可靠性 / 安全性 / 商品外观
·直流电源电压调整到规定值，各电源的输出电压通过旋钮调整。
质量特性（规格调整值）
电源名称： 调整值 测量点 （注1）旋钮调整时，请注意不要让电压值超过规定值。
PS2： +24.0V±0.1V CN036 11电极（+） - 12电极（-） （注2）调整指示的测量点以外，绝对不要连接。
PS3： +24.0V±0.1V CN004 5电极（+） - 17电极（-）
PS4： +12.0V±0.1V CN036 7电极（+） - 8电极（-）
PS5： -12.0V±0.1V CN036 9电极（+） - 10电极（-）
PS6： +5.1V±0.02V CN036 5电极（+） - 6电极（-）
PS7： +3.3V±0.1V CN036 1电极（+） - 2电极（-）
PS8： +6.4V±0.1V CN012 6电极（+） - 18电极（-）
PS1： +5.3V±0.02V Zθ放大器（左贴装头下侧）5V-GND
PS9： +5.3V±0.02V Zθ放大器（右贴装头下侧）5V-GND
功能的作用（规格调整值的意义）
为保证整个电子线路的正常运行而进行的调整。
故障发生纪录
日期 发生时期 内容 处理对策
预想故障（由于规格调整值的不恰当而产生的故障）
CDE
·电子线路的运行出错。
CDE
·电子线路的故障。
CDE
CDE
CDE
CDE
对象零件
CDE
NO.
货号 品名 相关质量特性
CDE
①
变更纪录
②
日期
NO.
内容 处理对策
③
④
⑤
⑥
⑦
⑧
⑨
⑩
11-11

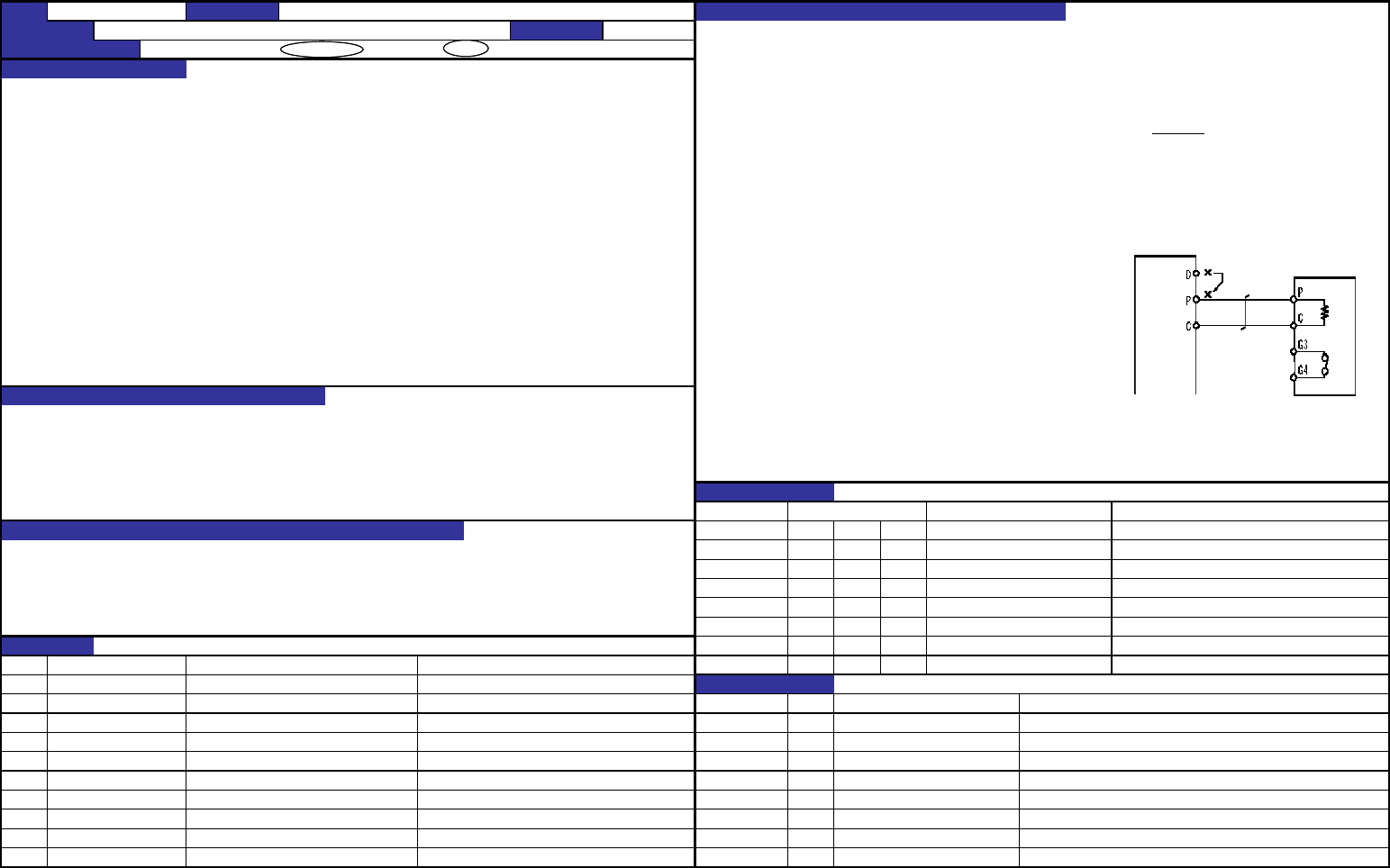

QA表 NO. 12 (1/2) NO. 12 (2/2)
机种
FX-1 零件名称
放大器
确认方法及调整方法（故障处理方法）
功能名称
循环选项
编制日期 2003/9/11
在启动贴装头电动机前的循环选项/参数的设定。
质量保证类型 功能·安全性 / 可靠性 / 安全性 / 商品外观
质量特性（规格调整值）
[1]贴装头电动机实施前
·贴装头电动机前，在YBL，YBR驱动器上安装循环选项，在FX-1软件上更改“机构参数”的参数。 ①关闭电源后，从YBL，YBR轴驱动器底面的端面TE2上,卸下使P，D短路的电极。
②循环单元的端子与YBL轴驱动器的端面的P-P间，C-C间用导线连接。
③启动终端，把机构参数_子参数_YBL，YBR_ [0101:循环电阻]设定为“0005”。
④保存机构参数，关闭软件和电源。（不要不关电源直接进入⑤）
⑤启动终端，利用工程用生产软件，启动贴庄头电动机。
[2]贴装头电动机关闭后
①关闭电源后，从驱动器上卸下循环单元。
②驱动器的端面TE2的P，D间用电极连接短路。
③启动终端，把机构参数YBL，YBR子参数（0101:循环电阻）
重新设定为“0000”。
④关闭软件，电源OFF。
功能的作用（规格调整值的意义）
·增强YBL，YBR驱动器的循环容量。
故障发生纪录
日期 发生时期 内容 处理对策
预想故障（由于规格调整值的不恰当而产生的故障）
CDE
·因驱动器警告[循环异常]的发生，贴装头电动机中断。
CDE
CDE
CDE
CDE
CDE
对象零件
CDE
NO.
货号 品名 相关质量特性
CDE
①
L901E421000 YB轴二级放大器 变更纪录
②
40000732 YB皮带 日期
NO.
内容 处理对策
③
40000717 同步皮带YM
④
⑤
⑥
⑦
⑧
⑨
⑩
11-12
ＹＢ軸ドライバ
回生ユニット
Ｐ−Ｄ間の接続ピンを外す
（※ 接続ピンは捨てないように注意）
卸下P-D间的连接着的电极
（※请注意不要让连接着的
电极脱落打结）
YB轴驱动器
循环单元
修订履历
改版 日期 修订页 修订内容 备注
1.00 2003.12 初版
2.00 2004.09
适用于 FX-1R
3.00 2007.11 P.2-2
