QA表 NO. 1 (1/2) NO. 1 (2/2) 机种 FX-1 零件名称 OCC 确认方法及调整方法（故障处理方法） 功能名称 摄像头焦点调整 编制日期 2003/8/29 1. 把摄像头调整夹具的刻度面朝下放到CAL块的上面。 质量保证类型 功能 · 安全性 / 可靠性 / 安全性 / 商品外观 质量特性（规格调整值） 2. 拧松固定摄像头的带垫片内六角螺钉①②（6处）， 能够清楚地看到摄像头调整夹具的刻度“2”的线。（参照图…

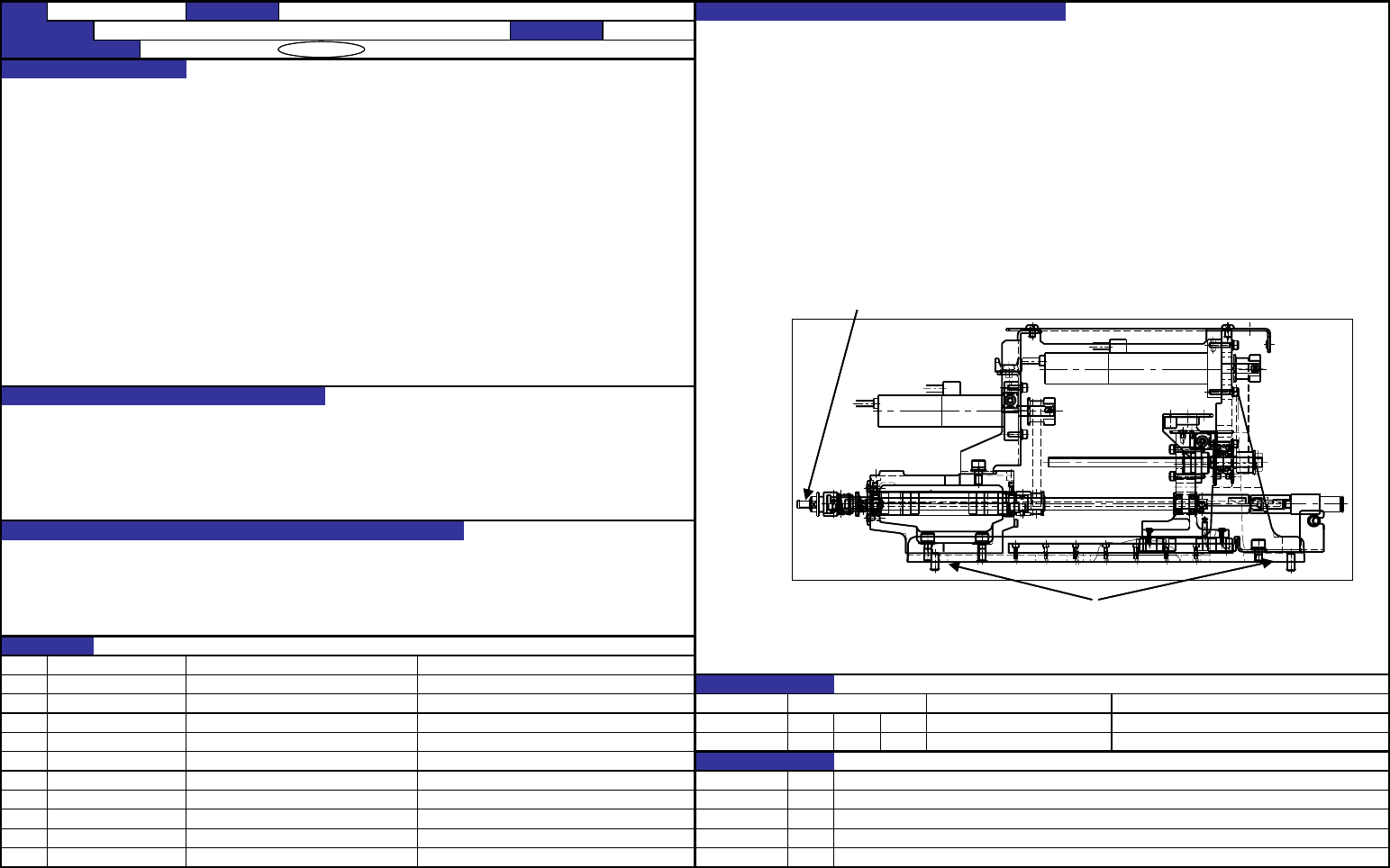

QA表 NO. 13 (1/2) NO. 13 (2/2)
机种
FX-1 零件名称
贴装头部件（MNLA贴装头）
确认方法及调整方法（故障处理方法）
功能名称
Z方向走行平行度
编制日期 2003/8/29
确认方法
质量保证类型 功能·安全性 / 可靠性 / 安全性 / 商品外观
安装夹具吸嘴，用千分尺测量在Z轴上下限定范围内的Y方向的回转中心，上下的差为0.03mm以下。
质量特性（规格调整值）
Z方向走行平行度在0.03mm以下。
调整方法
MNLA贴装头
选择上或下的一处，把贴装头垫片放入。
MNLA贴装头
夹具吸嘴
功能的作用（规格调整值的意义）
对同时吸附的吸附可靠性有很大的影响。
预想故障（由于规格调整值的不恰当而产生的故障）
部件吸附错误。
MNLA贴装头垫片
对象零件
NO.
货号 品名 相关质量特性
①
E3019721000 贴装头中心垫片A t=0.1mm 故障发生纪录
②
E3020721000 贴装头中心垫片B t=0.05mm 日期 发生时期 内容 处理对策
③
E3021721000 贴装头中心垫片C t=0.03mm
CDE
④
E3047729000 贴装头中心垫片D t=0.02mm
CDE
⑤
变更纪录
⑥
日期
NO.
内容
⑦
2003/8/29 新增
⑧
⑨
⑩
1-13
QA表 NO. 1 (1/2) NO. 1 (2/2)
机种
FX-1 零件名称
OCC
确认方法及调整方法（故障处理方法）
功能名称
摄像头焦点调整
编制日期 2003/8/29
1. 把摄像头调整夹具的刻度面朝下放到CAL块的上面。
质量保证类型 功能·安全性 / 可靠性 / 安全性 / 商品外观
质量特性（规格调整值）
2. 拧松固定摄像头的带垫片内六角螺钉①②（6处），
能够清楚地看到摄像头调整夹具的刻度“2”的线。（参照图） 上下移动摄像头至能清晰地看到刻度“2”线
请注意玻璃夹具的表面和背面。（参照确认方法与调整方法） （参看左图）的高度后固定。
（注）送到传送部上时，能看到下图和文字的镜像。在监视器上能正确地看到文字。
功能的作用（规格调整值的意义）
·与摄像头的识别精度有关，对贴装精度，部件的吸附可靠性有很大影响。
故障发生纪录
日期 发生时期 内容
处理对策
预想故障（由于规格调整值的不恰当而产生的故障）
CDE
·使用BOC图像后贴装精度下降。
CDE
·由列的识别精度，演示精度的下降而引起的吸附可靠性下降。
CDE
CDE
CDE
CDE
对象零件
CDE
NO.
货号 品名 相关质量特性
CDE
①
L152E2210A0 OCC摄像头装配 变更纪录
②
E2106998000 摄像头调整夹具 日期
NO.
内容
③
2003/8/29 新增
④
2003/9/17
J4T-149
随着摄像头支架采用铝制品而进行的变更
⑤
⑥
⑦
⑧
⑨
⑩
2-1
能清楚地看到“2”
摄像头调整夹具
E2106998000
(T110)
CAL块
①内六角螺钉
SM6020602TN(x4)
OCC摄像头装配
L152E2210A0
②带垫片内六角螺钉
SL6041292TN(x2)

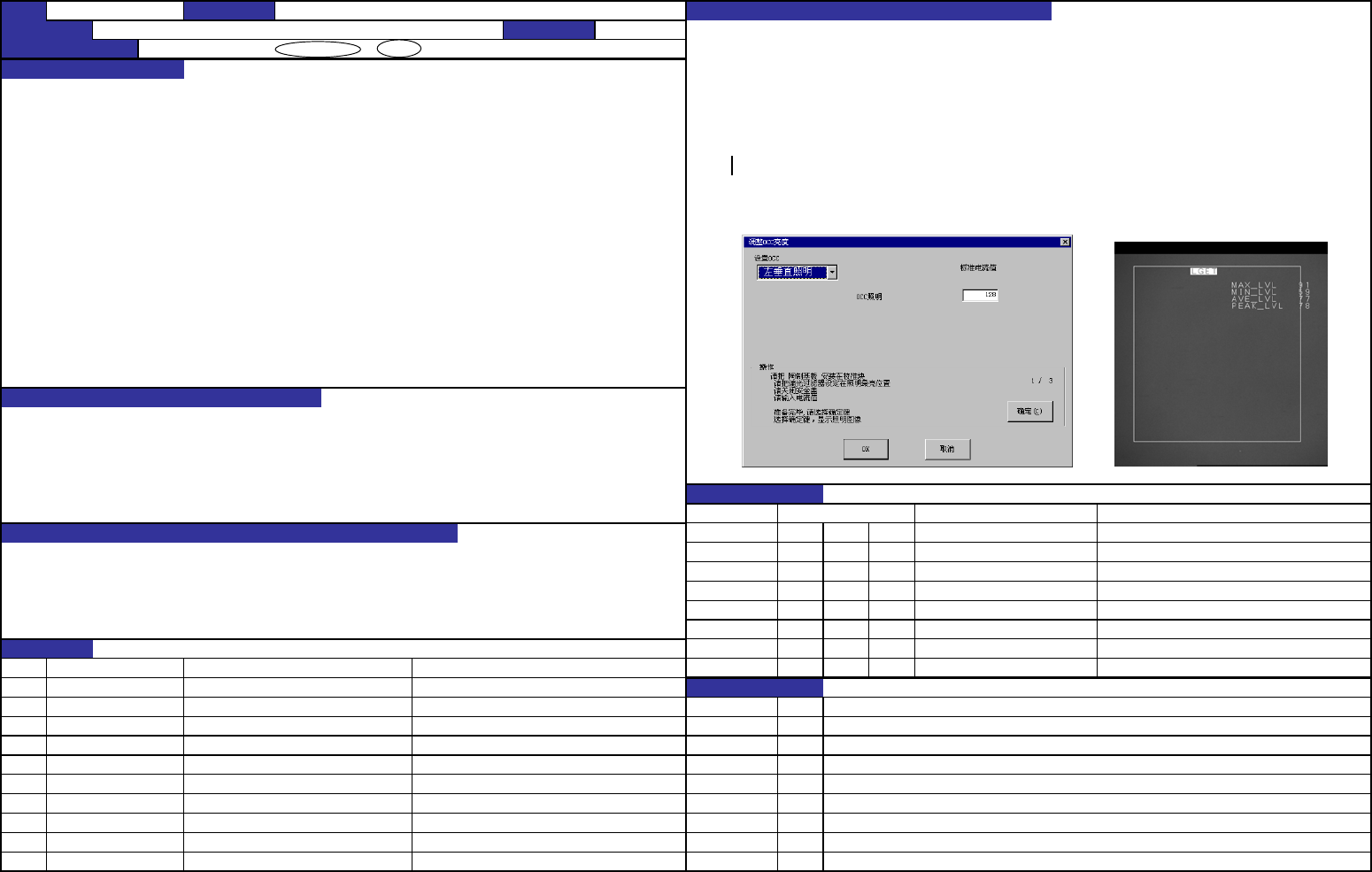

QA表 NO. 2 (1/2) NO. 2 (2/2)
机种
FX-1 零件名称
OCC
确认方法及调整方法（故障处理方法）
功能名称
照明光线调整（灯图像）
编制日期 2003/8/29
①在手动控制中，确认OCC同轴照明及角度照明的灯亮。※确认所有的OCC。
质量保证类型 功能·安全性 / 可靠性 / 安全性 / 商品外观
②旋转偏光滤光镜，确认达到最亮的状态。
质量特性（规格调整值）
③在测量时，确认前后的安全保护罩是否都关闭。
（角度照明）LGET出力結果 AVE＿LVL ＝ 95±1 ④根据MS参数的指示，把白色陶瓷线路板设置到CAL块上。
（同轴照明）LGET输出结果AVE_LVL＝45～48 ※确认是否显示着标准电流值。如果不是则按PageUp，PageDown键变更。
⑤点击运行按钮，调整标准电流值使图像监视器的AVE_LVL值位于规定范围内。（参照图1，图2）
焊锡照明选项时，请调整标准电流值，使（焊锡照明）的LGET的输出结果ＡＶＥ＿ＬＶＬ＝210±2。
请将求得的标准电流值代入下式，再将算出的值储存到标准电流值。
计算式：（（标准电流值×3＋偏差电流值）×2－128）÷3＝储存值
（注）偏差电流值应为128。
⑥调整后测量数次，确认是否已经位于规定值。
⑦同样地调整所有的OCC垂直照明、角度照明、（锡膏照明）。
※锡膏照明将左列计算的结果保存于调整值。
（注）白色陶瓷线路板在使用3个月后应该更换新的。（在被弄脏后应及时更换）
（注）调整照明时，为了避免外界光线的影响，需在陶瓷线路板的前后放置表面无光泽板来遮挡光线。
（注）标准电流值250以下，偏差电流值为128。
功能的作用（规格调整值的意义）
对于在BOC图像，IC图像识别时照明亮度的调整中识别的摄像有影响。
对列标志图像的摄像也有影响。
故障发生纪录
日期 发生时期 内容 处理对策
预想故障（由于规格调整值的不恰当而产生的故障）
CDE
①图像识别精度的下降。
CDE
②图像识别错误的发生。
CDE
③贴装偏差。
CDE
④吸附位置的自动修正位置偏差。
CDE
⑤吸附率降低。
CDE
对象零件
CDE
NO.
货号 品名 相关质量特性
CDE
①
40001918 LIGHT CTRL线路板组（50） LIGHT CONTROL（线路板的标准电压） 变更纪录
②
40001982 OCC角度照明线路板组 DC电源输出电压 日期
NO.
内容
③
40001979 OCC同轴照明线路板组 DC电源输出电压 2003/8/29 新增
④
E2107998000 陶瓷线路板（V002）
⑤
⑥
⑦
⑧
⑨
⑩
2-2
图1 MS参数界面 图2 图像监视器
