FX-1/FX-1R QA 表目录 Rev2.00 ＱＡ表 基准销位置的调整 ------------------------------------------------ 7-34 止动装置位置调整 ------------------------------------------------ 7-35 检测气缸速度调整 ------------------------------------------------ 7-36 贴…
FX-1/FX-1R QA 表目录 Rev2.00
ＱＡ表
限制传感器位置（FX-1R） ----------------------------------------- 5-16
磁性膜的空隙（间隙）（FX-1R） ----------------------------------- 5-17
磁性膜的粘贴位置（1/2）（FX-1R） -------------------------------- 5-18
磁性膜的粘贴位置（2/2）（FX-1R） -------------------------------- 5-19
【6】储料装置 ----------------------------------------- 6-1
驱动缸筒（固定供料器规格） -------------------------------------- 6-1
驱动缸筒（一次更换台规格） -------------------------------------- 6-2
储料器高度 ------------------------------------------------------ 6-3
储料器的平行度 -------------------------------------------------- 6-4
储料器升降柱 ---------------------------------------------------- 6-5
【7】线路板的传送 ------------------------------------- 7-1
平稳地传送线路板（与输入输出电动机相关的调整） ------------------ 7-1
平稳地传送线路板（与传送导轨的调整相关） ------------------------ 7-2
平稳地传送线路板（与传送皮带相关） ------------------------------ 7-3
传送线路板位置的检测（与输入输出传感器相关） -------------------- 7-8
线路板位置的识别（与待机传感器相关） ---------------------------- 7-9
夹钳位置的线路板识别（与停止，C 输出传感器相关）----------------- 7-10
X 方向的线路板定位（与止动装置相关）----------------------------- 7-11
Y 方向的线路板外形定位（与推顶器相关）--------------------------- 7-12
传送路与 X 轴的平行 ---------------------------------------------- 7-13
贴装时的线路板上面高度 ------------------------------------------ 7-14
线路板夹钳动作的稳定（传送导轨的上下） -------------------------- 7-16
线路板夹钳动作的稳定（支撑台） ---------------------------------- 7-17
线路板夹钳的稳定（最大高度的设定） ------------------------------ 7-18
线路板夹钳的稳定（支撑台的平面） -------------------------------- 7-19
支撑台的高度位置识别（原点传感器） ------------------------------ 7-20
支撑线路板的背面 ------------------------------------------------ 7-21
检测中心销的插入 ------------------------------------------------ 7-22
保持线路板夹钳的状态（BU 止动装置）（仅 EN 式样）----------------- 7-23
线路板幅度自动调节装置的皮带张力 -------------------------------- 7-24
皮带轮固定位置的设定 -------------------------------------------- 7-25
皮带张力 -------------------------------------------------------- 7-26
电极传感器的调整（跟前基准 L→R 流向，内部基准 R→L 流向） -------- 7-30
电极传感器的调整（跟前基准 R→L 流向，内部基准 L→R 流向） -------- 7-31
中心幅度调整传感器位置的调整 ------------------------------------ 7-32
检测气缸位置调整，传感器调整 ------------------------------------ 7-33
ii
FX-1/FX-1R QA 表目录 Rev2.00
ＱＡ表
基准销位置的调整 ------------------------------------------------ 7-34
止动装置位置调整 ------------------------------------------------ 7-35
检测气缸速度调整 ------------------------------------------------ 7-36
贴装时的线路板上面高度 ------------------------------------------ 7-37
伺服电动机的 Z 相调整（1/2） ------------------------------------- 7-38
伺服电动机的 Z 相调整（2/2） ------------------------------------- 7-39
YA 轴直线导向器的直线性·平行（1/2） ----------------------------- 7-40
YA 轴直线导向器的直线性·平行（2/2） ----------------------------- 7-41
YA 磁性膜基座的直线性·平行（FX-1R） ----------------------------- 7-42
磁性膜的空隙（间隙）（FX-1R） ----------------------------------- 7-43
伺服电动机的 Z 相调整（FX-1R） ----------------------------------- 7-44
【8】CAL 块 -------------------------------------------- 8-1
与 X 轴的平行调整 ------------------------------------------------ 8-1
【9】ATC ---------------------------------------------- 9-1
ATC 传感器配件调整 ----------------------------------------------- 9-1
速度控制器的调整------------------------------------------------- 9-2
ATC 部件平行调整 ------------------------------------------------- 9-3
【10】底盘 ASM ----------------------------------------- 10-1
水平调整 -------------------------------------------------------- 10-1
【11】放大器 ------------------------------------------ 11-1
随机系统放大器轴设定 -------------------------------------------- 11-1
脉冲驱动轴的设定 ------------------------------------------------ 11-2
Zθ 随机系统放大器轴设定 ----------------------------------------- 11-3
ABZ 相差动输入 I/F 部件的设定 ------------------------------------- 11-4
传送部分传感器的灵敏度（IN/OUT/STOP/C-OUT） --------------------- 11-5
传送部分传感器的灵敏度（WAIT,C-OUT2） --------------------------- 11-6
传送部分传感器的灵敏度（支撑销） -------------------------------- 11-7
基本供料器线路板的 A/D 转换调整 ---------------------------------- 11-8
贴装头真空等级 -------------------------------------------------- 11-9
光控制线路板基准电压 -------------------------------------------- 11-10
直流电源输出电压 ------------------------------------------------ 11-11
循环选项 -------------------------------------------------------- 11-12
iii

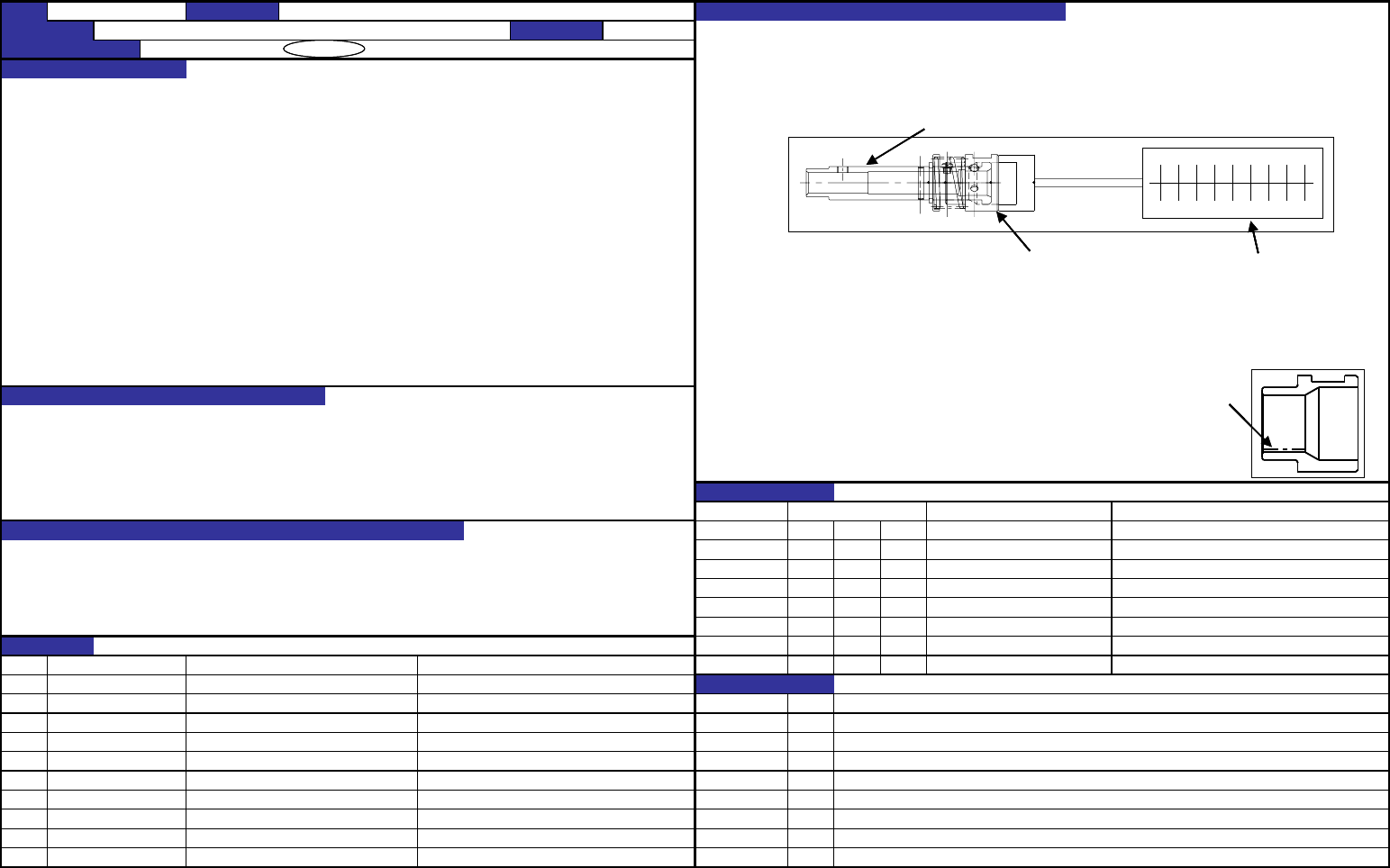

QA表 NO. 1 (1/2) NO. 1 (2/2)
机种
FX-1
零件名称
贴装头部件（MNLA贴装头）
确认方法及调整方法（故障处理方法）
功能名称
吸嘴套动作
编制日期 2003/8/29
确认方法
质量保证类型
功能·安全性 / 可靠性 / 安全性 / 商品外观
用棒按住吸嘴套的中心，测量把吸嘴套压入时的作用力。
质量特性（规格调整值）
组装后的吸嘴套在15.68N（1.6kgf）以下的力作用下能平滑移动。
MNLA贴装头 吸嘴套轴
吸嘴套 棒
故障原因
1.吸嘴套轴，吸嘴套，吸嘴套SP部件损坏。
吸嘴套
2.润滑剂涂层过少。
功能的作用（规格调整值的意义）
A部
与Z电动机的扭矩相关，对吸嘴的更换产生影响。 调整方法
1.更换部件。
2.在吸嘴套的A部分涂上硅润滑剂（G-40M）。
故障发生纪录
日期 发生时期 内容 处理对策
预想故障（由于规格调整值的不恰当而产生的故障）
CDE
Z电动机超负荷运行错误的发生。
CDE
吸嘴更换错误。
CDE
CDE
CDE
CDE
对象零件
CDE
NO.
货号
品名 相关质量特性
CDE
①
L151E7210A0
吸嘴套轴
变更纪录
②
L151E921000 吸嘴套 日期
NO.
内容
③
L151E821000 吸嘴套SP
2003/8/29
新增
④
⑤
⑥
⑦
⑧
⑨
⑩
1-1
