QA表 NO. 26 (1/2) NO. 26 (2/2) 机种 FX-1 零件名称 线路板的传送 确认方法及调整方法（故障处理方法） 功能名称 皮带张力 编制日期 2003/9/1 1.输入一定的数值到UNITTA制音波式皮带张力计上，对下图指定位置进行测量。 质量保证类型 功能 · 安全性 / 可靠性 / 安全性 / 商品外观 拧松支架的紧钉螺钉，按箭头方向移动并进行调整。 质量特性（规格调整值） 1.同步皮带张力 10.0～17.…
QA表 NO. 25 (1/2) NO. 25 (2/2)
机种
FX-1 零件名称
线路板的传送
确认方法及调整方法（故障处理方法）
功能名称
皮带轮固定位置的设定
编制日期 2003/9/1

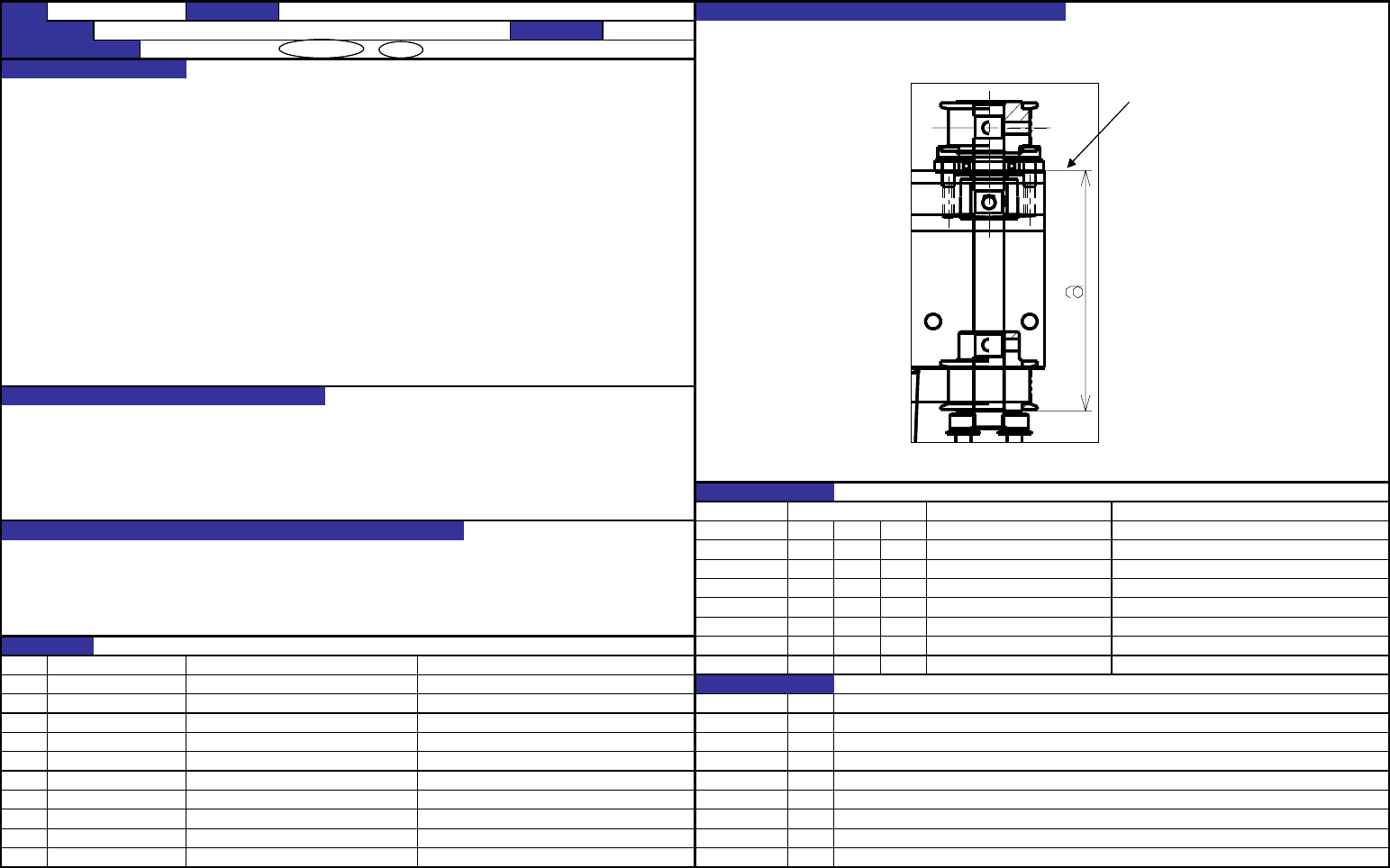

把皮带轮调整到a尺寸。
质量保证类型 功能·安全性 / 可靠性 / 安全性 / 商品外观
（从加工面到皮带轮的端面）
质量特性（规格调整值）
a尺寸：66.2mm
加工面
功能的作用（规格调整值的意义）
1.防止与皮带轮相连的同步皮带脱落。
2.防止同步皮带宽度方向的磨损。
3.确保同步皮带适当的张力。
故障发生纪录
日期 发生时期 内容 处理对策
预想故障（由于规格调整值的不恰当而产生的故障）
CDE
1.同步皮带宽度方向的磨损。
CDE
2.因同步皮带打滑而使运行不良。
CDE
3.产生异常噪音。
CDE
4.同步皮带的断裂。
CDE
CDE
对象零件
CDE
NO.
货号 品名 相关质量特性
CDE
①
L166E121000 WA连接皮带轮 变更纪录
②
日期
NO.
内容
③
2003/9/1
J4T110
新增
④
⑤
⑥
⑦
⑧
⑨
⑩
7-25
QA表 NO. 26 (1/2) NO. 26 (2/2)
机种
FX-1 零件名称
线路板的传送
确认方法及调整方法（故障处理方法）
功能名称
皮带张力
编制日期 2003/9/1

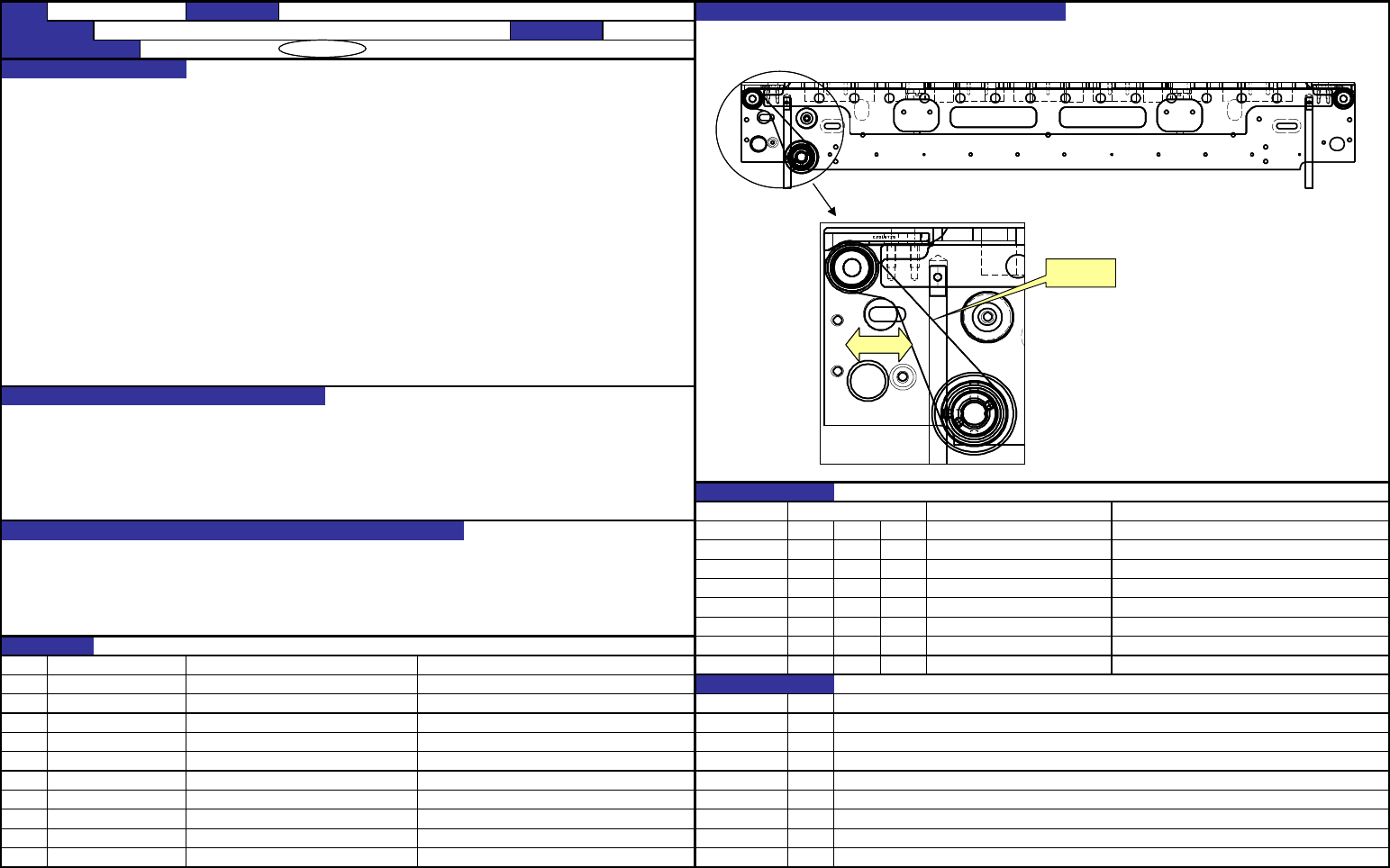

1.输入一定的数值到UNITTA制音波式皮带张力计上，对下图指定位置进行测量。
质量保证类型 功能·安全性 / 可靠性 / 安全性 / 商品外观
拧松支架的紧钉螺钉，按箭头方向移动并进行调整。
质量特性（规格调整值）
1.同步皮带张力
10.0～17.0N
Weight=001.3
Width=006.0
Span=0066
功能的作用（规格调整值的意义）
1.传送驱动力。
故障发生纪录
日期 发生时期 内容 处理对策
预想故障（由于规格调整值的不恰当而产生的故障）
CDE
1.皮带打滑。产生杂音。
CDE
CDE
CDE
CDE
CDE
对象零件
CDE
NO.
货号 品名 相关质量特性
CDE
①
L166E921000 传送同步皮带 变更纪录
②
日期
NO.
内容
③
2003/9/1
J4T110
新增
④
⑤
⑥
⑦
⑧
⑨
⑩
7-26
测量位置
弱 强
QA表 NO. 27 (1/2) NO. 27 (2/2)
机种
FX-1 零件名称
线路板的传送
确认方法及调整方法（故障处理方法）
功能名称
皮带张力
编制日期 2003/9/1
1.输入一定的数值到UNITTA制音波式皮带张力计上，对下图指定位置进行测量。
质量保证类型 功能·安全性 / 可靠性 / 安全性 / 商品外观
拧松支架的紧钉螺钉，按箭头方向移动并进行调整。
质量特性（规格调整值）
1.A同步皮带张力
45±5N
Weight=002.5
Width=009.0
Span=0124
B同步皮带张力
16.1±2.5N
Weight=001.3
Width=006.0
Span=0088
功能的作用（规格调整值的意义）
1.传送驱动力。
故障发生纪录
日期 发生时期 内容 处理对策
预想故障（由于规格调整值的不恰当而产生的故障）
CDE
1.皮带打滑。产生杂音。
CDE
CDE
CDE
CDE
CDE
对象零件
CDE
NO.
货号 品名 相关质量特性
CDE
①
L166E221000 WA电动机皮带 变更纪录
②
L167E421000 传送电动机皮带C 日期
NO.
内容
③
2003/9/1
J4T110
新增
④
⑤
⑥
⑦
⑧
⑨
⑩
7-27
测量位置
弱 强
测量位置
强 弱
A
